System SLIO
12.5

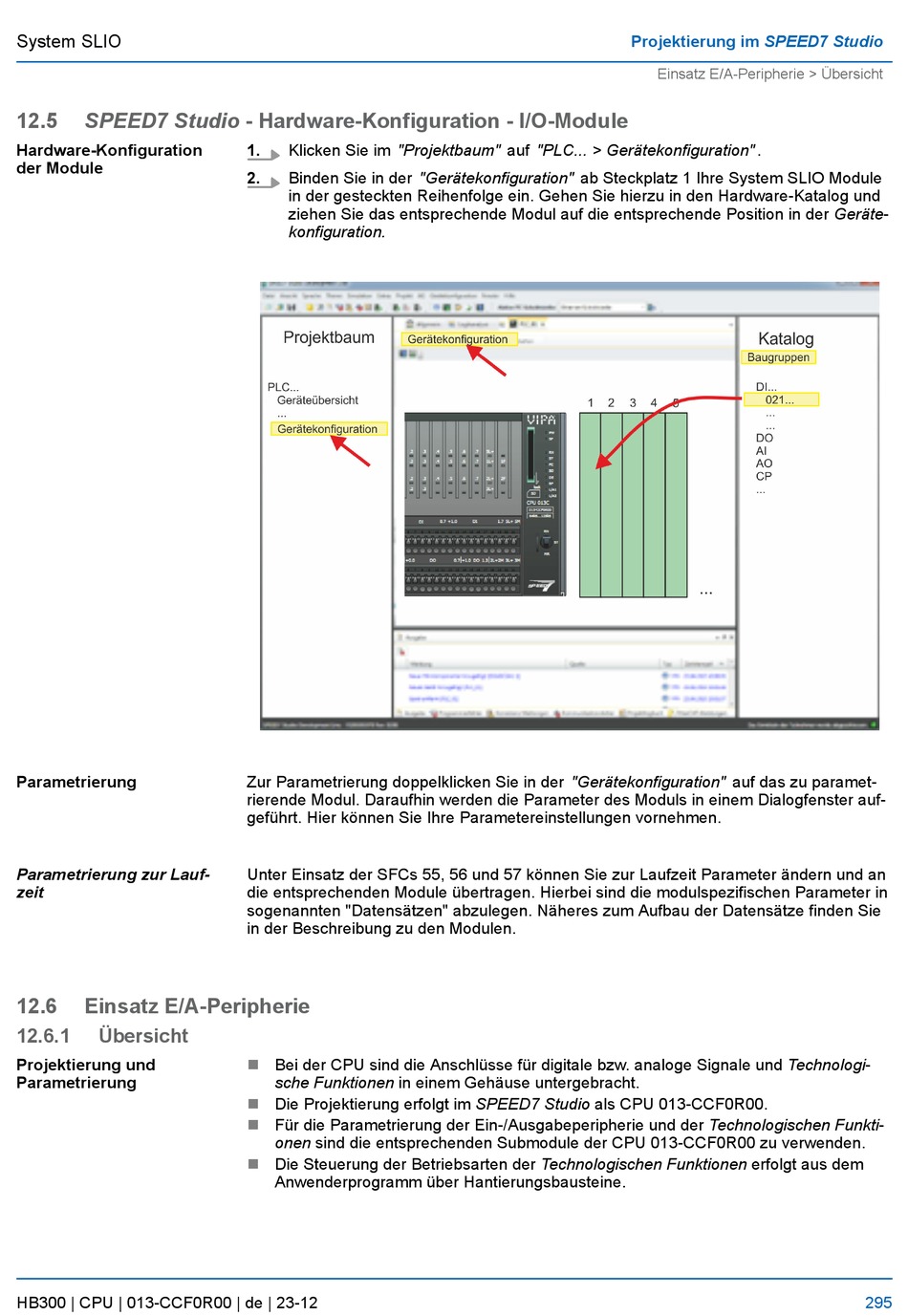

SPEED7 Studio - Hardware-Konfiguration - I/O-Module
Hardware-Konfiguration
der Module
Parametrierung
Parametrierung zur Lauf-
zeit
12.6
Einsatz E/A-Peripherie
12.6.1
Übersicht
Projektierung und
Parametrierung
HB300 | CPU | 013-CCF0R00 | de | 23-12
1.
Klicken Sie im "Projektbaum" auf "PLC... > Gerätekonfiguration" .
2.
Binden Sie in der "Gerätekonfiguration" ab Steckplatz 1 Ihre System SLIO Module
in der gesteckten Reihenfolge ein. Gehen Sie hierzu in den Hardware-Katalog und
ziehen Sie das entsprechende Modul auf die entsprechende Position in der Geräte-
konfiguration.
Zur Parametrierung doppelklicken Sie in der "Gerätekonfiguration" auf das zu paramet-
rierende Modul. Daraufhin werden die Parameter des Moduls in einem Dialogfenster auf-
geführt. Hier können Sie Ihre Parametereinstellungen vornehmen.
Unter Einsatz der SFCs 55, 56 und 57 können Sie zur Laufzeit Parameter ändern und an
die entsprechenden Module übertragen. Hierbei sind die modulspezifischen Parameter in
sogenannten "Datensätzen" abzulegen. Näheres zum Aufbau der Datensätze finden Sie
in der Beschreibung zu den Modulen.
n
Bei der CPU sind die Anschlüsse für digitale bzw. analoge Signale und Technologi-
sche Funktionen in einem Gehäuse untergebracht.
n
Die Projektierung erfolgt im SPEED7 Studio als CPU 013-CCF0R00.
n
Für die Parametrierung der Ein-/Ausgabeperipherie und der Technologischen Funkti-
onen sind die entsprechenden Submodule der CPU 013-CCF0R00 zu verwenden.
n
Die Steuerung der Betriebsarten der Technologischen Funktionen erfolgt aus dem
Anwenderprogramm über Hantierungsbausteine.
Projektierung im SPEED7 Studio
Einsatz E/A-Peripherie > Übersicht
295
