Einsatz E/A-Peripherie
Zählen > Zähler - Zusatzfunktionen

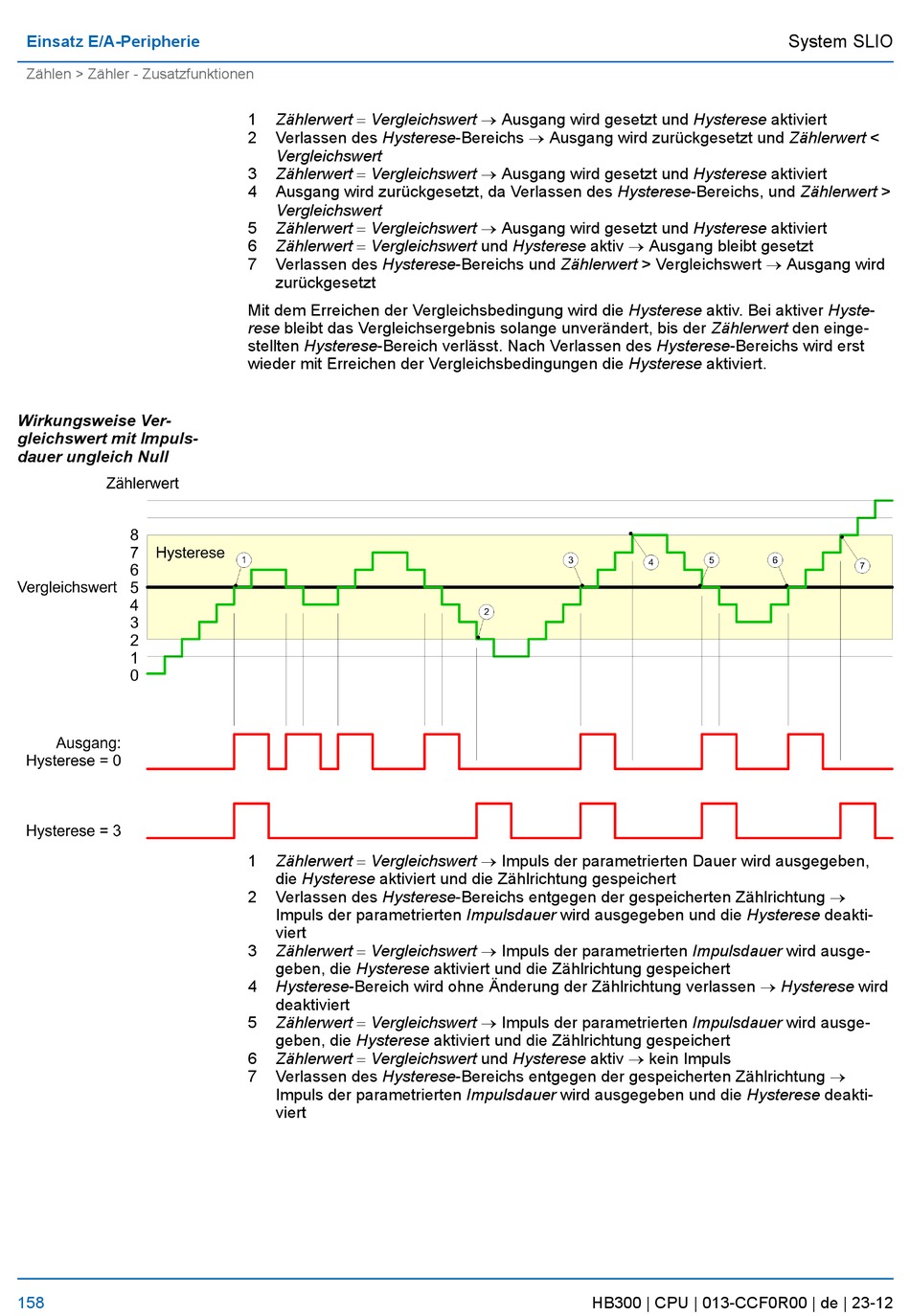

Wirkungsweise Ver-
gleichswert mit Impuls-
dauer ungleich Null
158
Zählerwert = Vergleichswert ® Ausgang wird gesetzt und Hysterese aktiviert
1
Verlassen des Hysterese-Bereichs ® Ausgang wird zurückgesetzt und Zählerwert <
2
Vergleichswert
Zählerwert = Vergleichswert ® Ausgang wird gesetzt und Hysterese aktiviert
3
Ausgang wird zurückgesetzt, da Verlassen des Hysterese-Bereichs, und Zählerwert >
4
Vergleichswert
Zählerwert = Vergleichswert ® Ausgang wird gesetzt und Hysterese aktiviert
5
Zählerwert = Vergleichswert und Hysterese aktiv ® Ausgang bleibt gesetzt
6
Verlassen des Hysterese-Bereichs und Zählerwert > Vergleichswert ® Ausgang wird
7
zurückgesetzt
Mit dem Erreichen der Vergleichsbedingung wird die Hysterese aktiv. Bei aktiver Hyste-
rese bleibt das Vergleichsergebnis solange unverändert, bis der Zählerwert den einge-
stellten Hysterese-Bereich verlässt. Nach Verlassen des Hysterese-Bereichs wird erst
wieder mit Erreichen der Vergleichsbedingungen die Hysterese aktiviert.
Zählerwert = Vergleichswert ® Impuls der parametrierten Dauer wird ausgegeben,
1
die Hysterese aktiviert und die Zählrichtung gespeichert
Verlassen des Hysterese-Bereichs entgegen der gespeicherten Zählrichtung ®
2
Impuls der parametrierten Impulsdauer wird ausgegeben und die Hysterese deakti-
viert
Zählerwert = Vergleichswert ® Impuls der parametrierten Impulsdauer wird ausge-
3
geben, die Hysterese aktiviert und die Zählrichtung gespeichert
Hysterese-Bereich wird ohne Änderung der Zählrichtung verlassen ® Hysterese wird
4
deaktiviert
Zählerwert = Vergleichswert ® Impuls der parametrierten Impulsdauer wird ausge-
5
geben, die Hysterese aktiviert und die Zählrichtung gespeichert
Zählerwert = Vergleichswert und Hysterese aktiv ® kein Impuls
6
Verlassen des Hysterese-Bereichs entgegen der gespeicherten Zählrichtung ®
7
Impuls der parametrierten Impulsdauer wird ausgegeben und die Hysterese deakti-
viert
