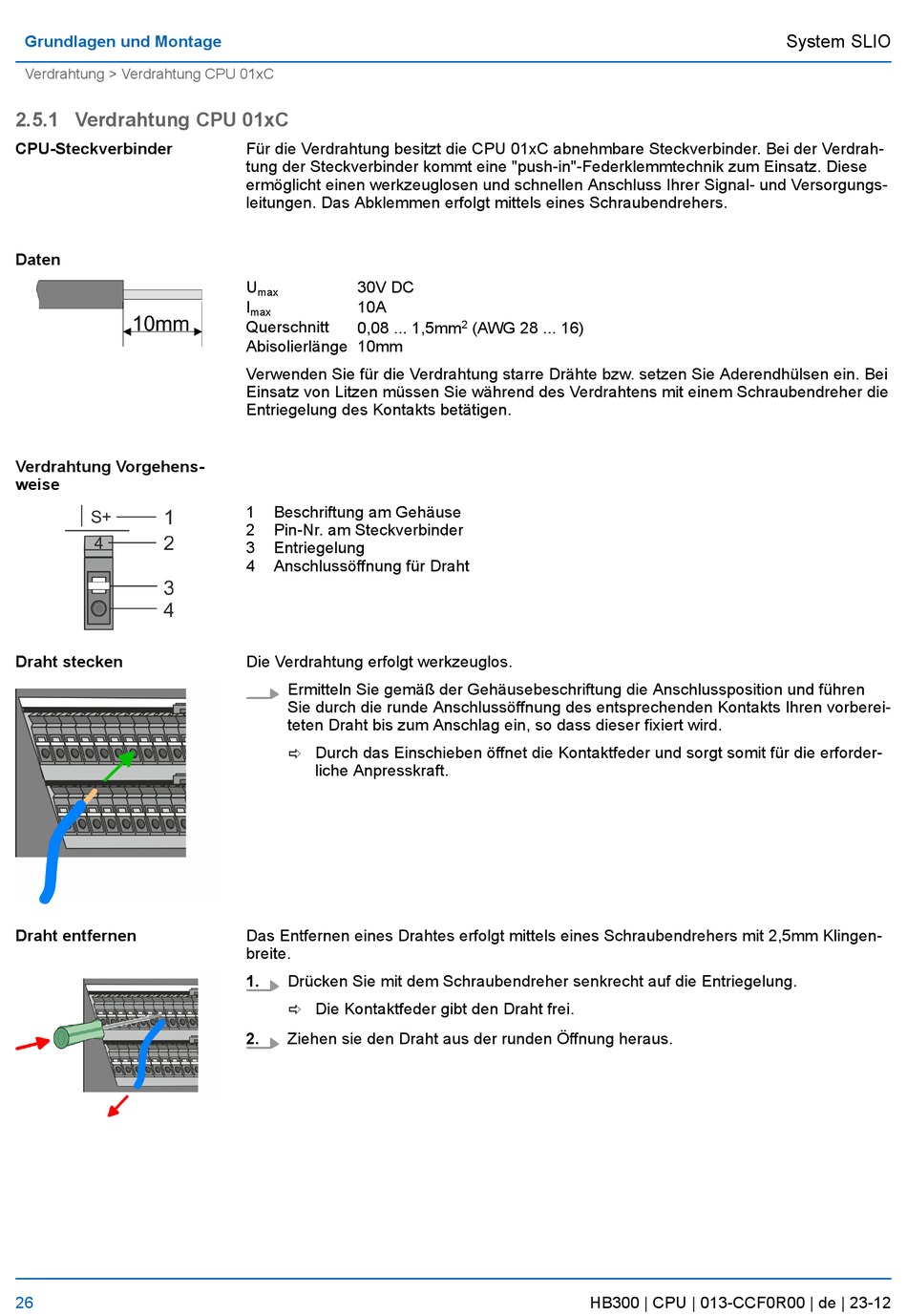

2.5.1 Verdrahtung CPU 01xC
CPU-Steckverbinder
Daten
Verdrahtung Vorgehens-
weise
Draht stecken
Draht entfernen
26
Für die Verdrahtung besitzt die CPU 01xC abnehmbare Steckverbinder. Bei der Verdrah-
tung der Steckverbinder kommt eine "push-in"-Federklemmtechnik zum Einsatz. Diese
ermöglicht einen werkzeuglosen und schnellen Anschluss Ihrer Signal- und Versorgungs-
leitungen. Das Abklemmen erfolgt mittels eines Schraubendrehers.
U
30V DC
max
I
10A
max
Querschnitt
0,08 ... 1,5mm
Abisolierlänge 10mm
Verwenden Sie für die Verdrahtung starre Drähte bzw. setzen Sie Aderendhülsen ein. Bei
Einsatz von Litzen müssen Sie während des Verdrahtens mit einem Schraubendreher die
Entriegelung des Kontakts betätigen.
1
Beschriftung am Gehäuse
2
Pin-Nr. am Steckverbinder
3
Entriegelung
4
Anschlussöffnung für Draht
Die Verdrahtung erfolgt werkzeuglos.
Ermitteln Sie gemäß der Gehäusebeschriftung die Anschlussposition und führen
Sie durch die runde Anschlussöffnung des entsprechenden Kontakts Ihren vorberei-
teten Draht bis zum Anschlag ein, so dass dieser fixiert wird.
ð Durch das Einschieben öffnet die Kontaktfeder und sorgt somit für die erforder-
liche Anpresskraft.
Das Entfernen eines Drahtes erfolgt mittels eines Schraubendrehers mit 2,5mm Klingen-
breite.
1.
Drücken Sie mit dem Schraubendreher senkrecht auf die Entriegelung.
ð Die Kontaktfeder gibt den Draht frei.
2.
Ziehen sie den Draht aus der runden Öffnung heraus.
2
(AWG 28 ... 16)
HB300 | CPU | 013-CCF0R00 | de | 23-12
