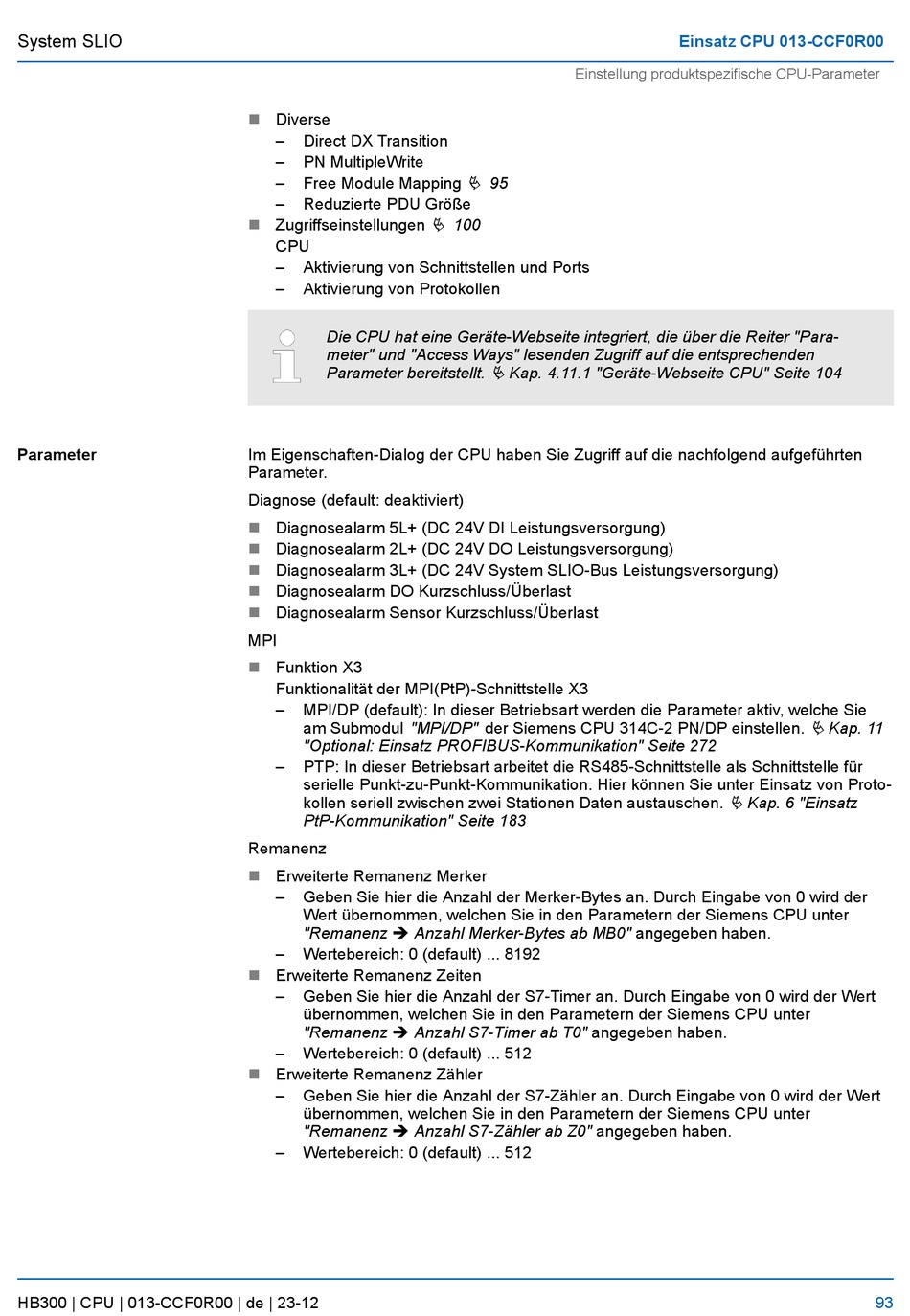

YASKAWA SPEED7 CPU 013C Handbuch Seite 93

System SLIO
Parameter
HB300 | CPU | 013-CCF0R00 | de | 23-12
n Diverse
– Direct DX Transition
– PN MultipleWrite
– Free Module Mapping
– Reduzierte PDU Größe
n Zugriffseinstellungen
CPU
– Aktivierung von Schnittstellen und Ports
– Aktivierung von Protokollen
Die CPU hat eine Geräte-Webseite integriert, die über die Reiter "Para-
meter" und "Access Ways" lesenden Zugriff auf die entsprechenden
Parameter bereitstellt.
Im Eigenschaften-Dialog der CPU haben Sie Zugriff auf die nachfolgend aufgeführten
Parameter.
Diagnose (default: deaktiviert)
n Diagnosealarm 5L+ (DC 24V DI Leistungsversorgung)
n Diagnosealarm 2L+ (DC 24V DO Leistungsversorgung)
n Diagnosealarm 3L+ (DC 24V System SLIO-Bus Leistungsversorgung)
n Diagnosealarm DO Kurzschluss/Überlast
n Diagnosealarm Sensor Kurzschluss/Überlast
MPI
n Funktion X3
Funktionalität der MPI(PtP)-Schnittstelle X3
– MPI/DP (default): In dieser Betriebsart werden die Parameter aktiv, welche Sie
am Submodul "MPI/DP" der Siemens CPU 314C-2 PN/DP einstellen.
"Optional: Einsatz PROFIBUS-Kommunikation" Seite 272
– PTP: In dieser Betriebsart arbeitet die RS485-Schnittstelle als Schnittstelle für
serielle Punkt-zu-Punkt-Kommunikation. Hier können Sie unter Einsatz von Proto-
kollen seriell zwischen zwei Stationen Daten austauschen.
PtP-Kommunikation" Seite 183
Remanenz
n Erweiterte Remanenz Merker
– Geben Sie hier die Anzahl der Merker-Bytes an. Durch Eingabe von 0 wird der
Wert übernommen, welchen Sie in den Parametern der Siemens CPU unter
"Remanenz è Anzahl Merker-Bytes ab MB0" angegeben haben.
– Wertebereich: 0 (default) ... 8192
n Erweiterte Remanenz Zeiten
– Geben Sie hier die Anzahl der S7-Timer an. Durch Eingabe von 0 wird der Wert
übernommen, welchen Sie in den Parametern der Siemens CPU unter
"Remanenz è Anzahl S7-Timer ab T0" angegeben haben.
– Wertebereich: 0 (default) ... 512
n Erweiterte Remanenz Zähler
– Geben Sie hier die Anzahl der S7-Zähler an. Durch Eingabe von 0 wird der Wert
übernommen, welchen Sie in den Parametern der Siemens CPU unter
"Remanenz è Anzahl S7-Zähler ab Z0" angegeben haben.
– Wertebereich: 0 (default) ... 512
Einstellung produktspezifische CPU-Parameter
Ä 95
Ä 100
Ä Kap. 4.11.1 "Geräte-Webseite CPU" Seite 104
Einsatz CPU 013-CCF0R00
Ä Kap. 11
Ä Kap. 6 "Einsatz
93
