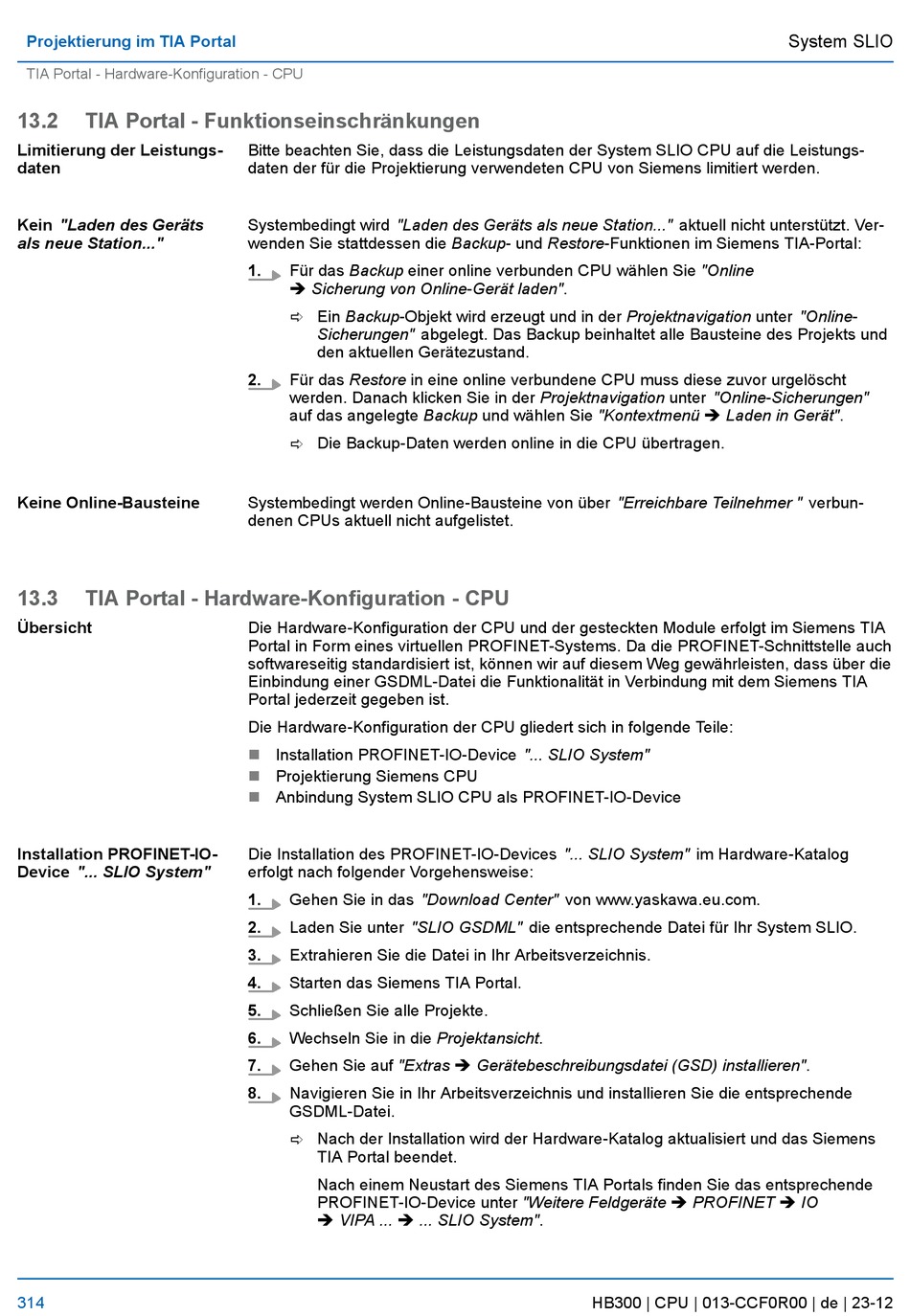

Projektierung im TIA Portal

TIA Portal - Hardware-Konfiguration - CPU

13.2 TIA Portal - Funktionseinschränkungen
Limitierung der Leistungs-
daten
Kein "Laden des Geräts
als neue Station..."
Keine Online-Bausteine
13.3 TIA Portal - Hardware-Konfiguration - CPU
Übersicht
Installation PROFINET-IO-
Device "... SLIO System"
314
Bitte beachten Sie, dass die Leistungsdaten der System SLIO CPU auf die Leistungs-
daten der für die Projektierung verwendeten CPU von Siemens limitiert werden.
Systembedingt wird "Laden des Geräts als neue Station..." aktuell nicht unterstützt. Ver-
wenden Sie stattdessen die Backup- und Restore-Funktionen im Siemens TIA-Portal:
1. Für das Backup einer online verbunden CPU wählen Sie "Online
è Sicherung von Online-Gerät laden".
ð Ein Backup-Objekt wird erzeugt und in der Projektnavigation unter "Online-
Sicherungen" abgelegt. Das Backup beinhaltet alle Bausteine des Projekts und
den aktuellen Gerätezustand.
2. Für das Restore in eine online verbundene CPU muss diese zuvor urgelöscht
werden. Danach klicken Sie in der Projektnavigation unter "Online-Sicherungen"
auf das angelegte Backup und wählen Sie "Kontextmenü è Laden in Gerät".
ð Die Backup-Daten werden online in die CPU übertragen.
Systembedingt werden Online-Bausteine von über "Erreichbare Teilnehmer " verbun-
denen CPUs aktuell nicht aufgelistet.
Die Hardware-Konfiguration der CPU und der gesteckten Module erfolgt im Siemens TIA
Portal in Form eines virtuellen PROFINET-Systems. Da die PROFINET-Schnittstelle auch
softwareseitig standardisiert ist, können wir auf diesem Weg gewährleisten, dass über die
Einbindung einer GSDML-Datei die Funktionalität in Verbindung mit dem Siemens TIA
Portal jederzeit gegeben ist.
Die Hardware-Konfiguration der CPU gliedert sich in folgende Teile:
n Installation PROFINET-IO-Device "... SLIO System"
n Projektierung Siemens CPU
n Anbindung System SLIO CPU als PROFINET-IO-Device
Die Installation des PROFINET-IO-Devices "... SLIO System" im Hardware-Katalog
erfolgt nach folgender Vorgehensweise:
1. Gehen Sie in das "Download Center" von www.yaskawa.eu.com.
2. Laden Sie unter "SLIO GSDML" die entsprechende Datei für Ihr System SLIO.
3. Extrahieren Sie die Datei in Ihr Arbeitsverzeichnis.
4. Starten das Siemens TIA Portal.
5. Schließen Sie alle Projekte.
6. Wechseln Sie in die Projektansicht.
7. Gehen Sie auf "Extras è Gerätebeschreibungsdatei (GSD) installieren".
8. Navigieren Sie in Ihr Arbeitsverzeichnis und installieren Sie die entsprechende
GSDML-Datei.
ð Nach der Installation wird der Hardware-Katalog aktualisiert und das Siemens
TIA Portal beendet.
Nach einem Neustart des Siemens TIA Portals finden Sie das entsprechende
PROFINET-IO-Device unter "Weitere Feldgeräte è PROFINET è IO
è VIPA ... è ... SLIO System".
