Grundlagen und Montage
Systemvorstellung > Zubehör

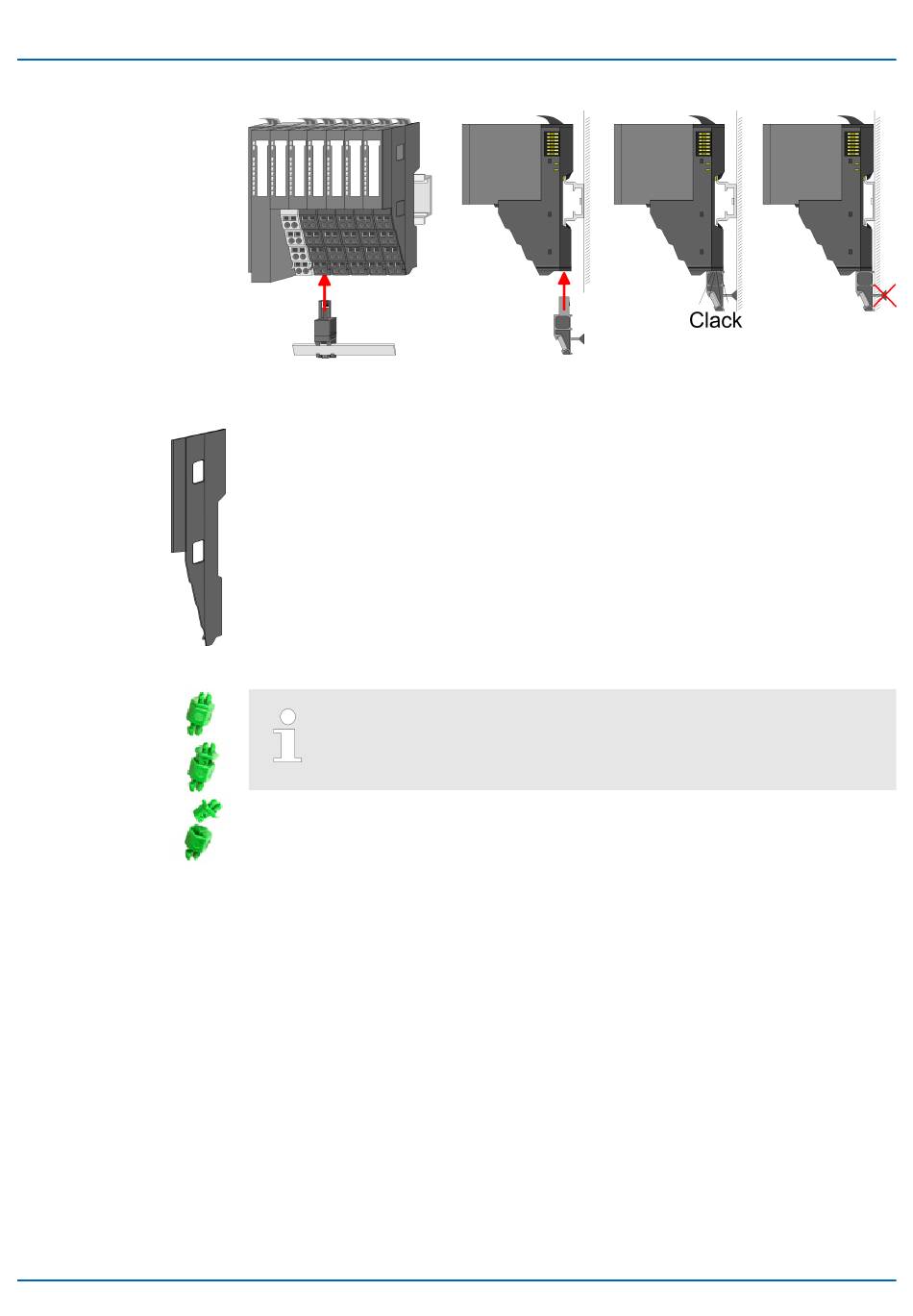

Bus-Blende
Kodier-Stecker
18
Bei jedem Kopf-Modul gehört zum Schutz der Bus-Kontakte eine Bus-Blende zum Liefer-
umfang. Vor der Montage von System SLIO Modulen ist die Bus-Blende am Kopf-Modul
zu entfernen. Zum Schutz der Bus-Kontakte müssen Sie die Bus-Blende immer am
äußersten Modul montieren. Die Bus-Blende hat die Best.-Nr. 000-0AA00.
Bitte beachten Sie, dass an einem 16x-Peripherie-Modul kein Kodier-Ste-
cker montiert werden kann! Hier müssen Sie selbst dafür Sorge tragen,
dass bei einem Tausch der Elektronik-Einheit der zugehörige Terminal-
Block wieder gesteckt wird.
Sie haben die Möglichkeit die Zuordnung von Terminal- und Elektronik-Modul zu fixieren.
Hierbei kommen Kodier-Stecker (Best-Nr.: 000-0AC00) zum Einsatz. Die Kodier-Stecker
bestehen aus einem Kodierstift-Stift und einer Kodier-Buchse, wobei durch Zusammen-
fügen von Elektronik- und Terminal-Modul der Kodier-Stift am Terminal-Modul und die
Kodier-Buchse im Elektronik-Modul verbleiben. Dies gewährleistet, dass nach Austausch
des Elektronik-Moduls nur wieder ein Elektronik-Modul mit der gleichen Kodierung
gesteckt werden kann.
