9 Einsatz PG/OP-Kommunikation - Produktiv
9.1 Grundlagen - Industrial Ethernet in der Automatisierung
Übersicht
Industrial Ethernet
230
Der Informationsfluss in einem Unternehmen stellt sehr unterschiedliche Anforderungen
an die eingesetzten Kommunikationssysteme. Je nach Unternehmensbereich hat ein
Bussystem unterschiedlich viele Teilnehmer, es sind unterschiedlich große Datenmengen
zu übertragen, die Übertragungsintervalle variieren. Aus diesem Grund greift man je nach
Aufgabenstellung auf unterschiedliche Bussysteme zurück, die sich wiederum in ver-

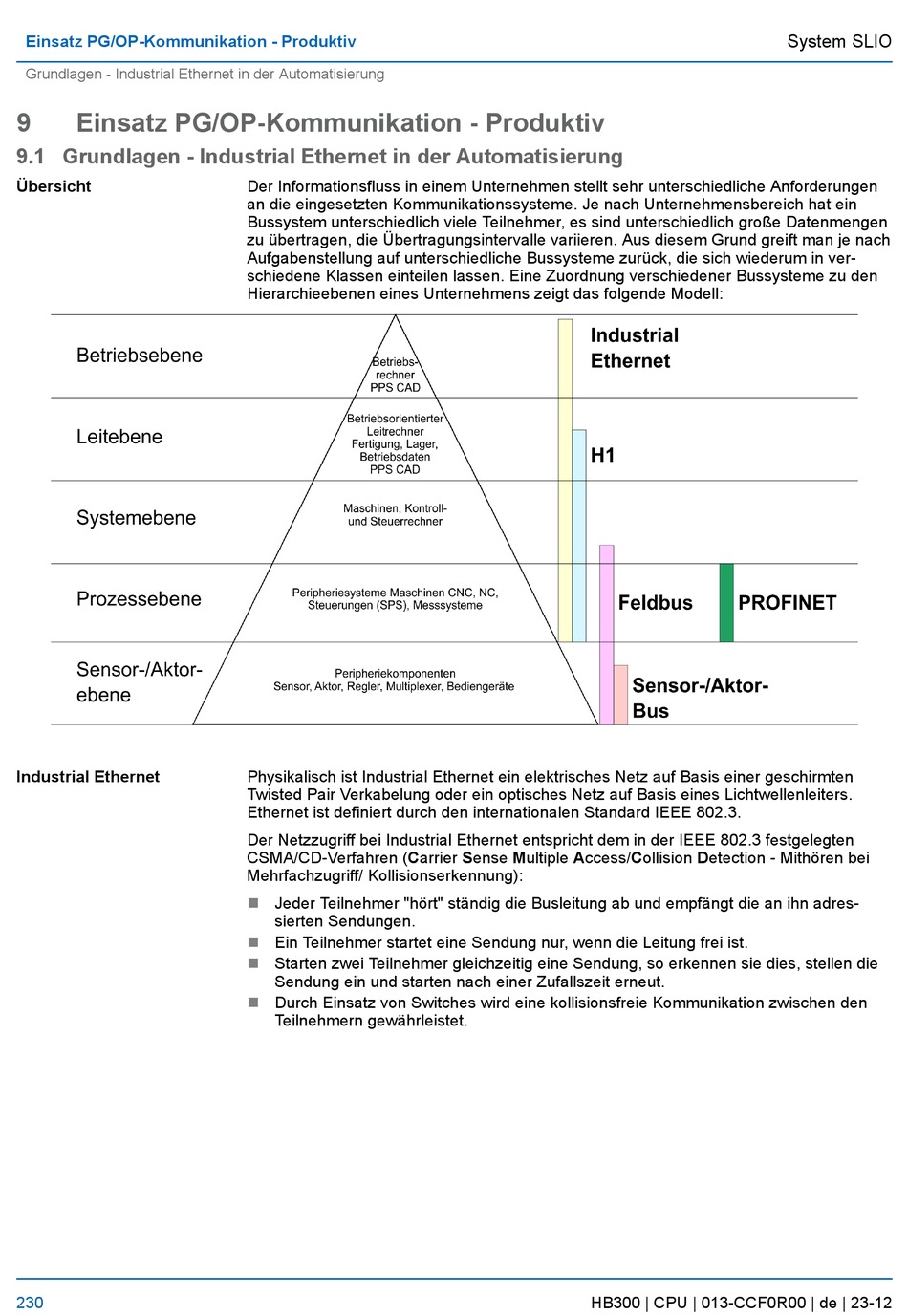

schiedene Klassen einteilen lassen. Eine Zuordnung verschiedener Bussysteme zu den
Hierarchieebenen eines Unternehmens zeigt das folgende Modell:
Physikalisch ist Industrial Ethernet ein elektrisches Netz auf Basis einer geschirmten
Twisted Pair Verkabelung oder ein optisches Netz auf Basis eines Lichtwellenleiters.
Ethernet ist definiert durch den internationalen Standard IEEE 802.3.
Der Netzzugriff bei Industrial Ethernet entspricht dem in der IEEE 802.3 festgelegten
CSMA/CD-Verfahren (Carrier Sense Multiple Access/Collision Detection - Mithören bei
Mehrfachzugriff/ Kollisionserkennung):
n Jeder Teilnehmer "hört" ständig die Busleitung ab und empfängt die an ihn adres-
sierten Sendungen.
n Ein Teilnehmer startet eine Sendung nur, wenn die Leitung frei ist.
n Starten zwei Teilnehmer gleichzeitig eine Sendung, so erkennen sie dies, stellen die
Sendung ein und starten nach einer Zufallszeit erneut.
Durch Einsatz von Switches wird eine kollisionsfreie Kommunikation zwischen den
n
Teilnehmern gewährleistet.
