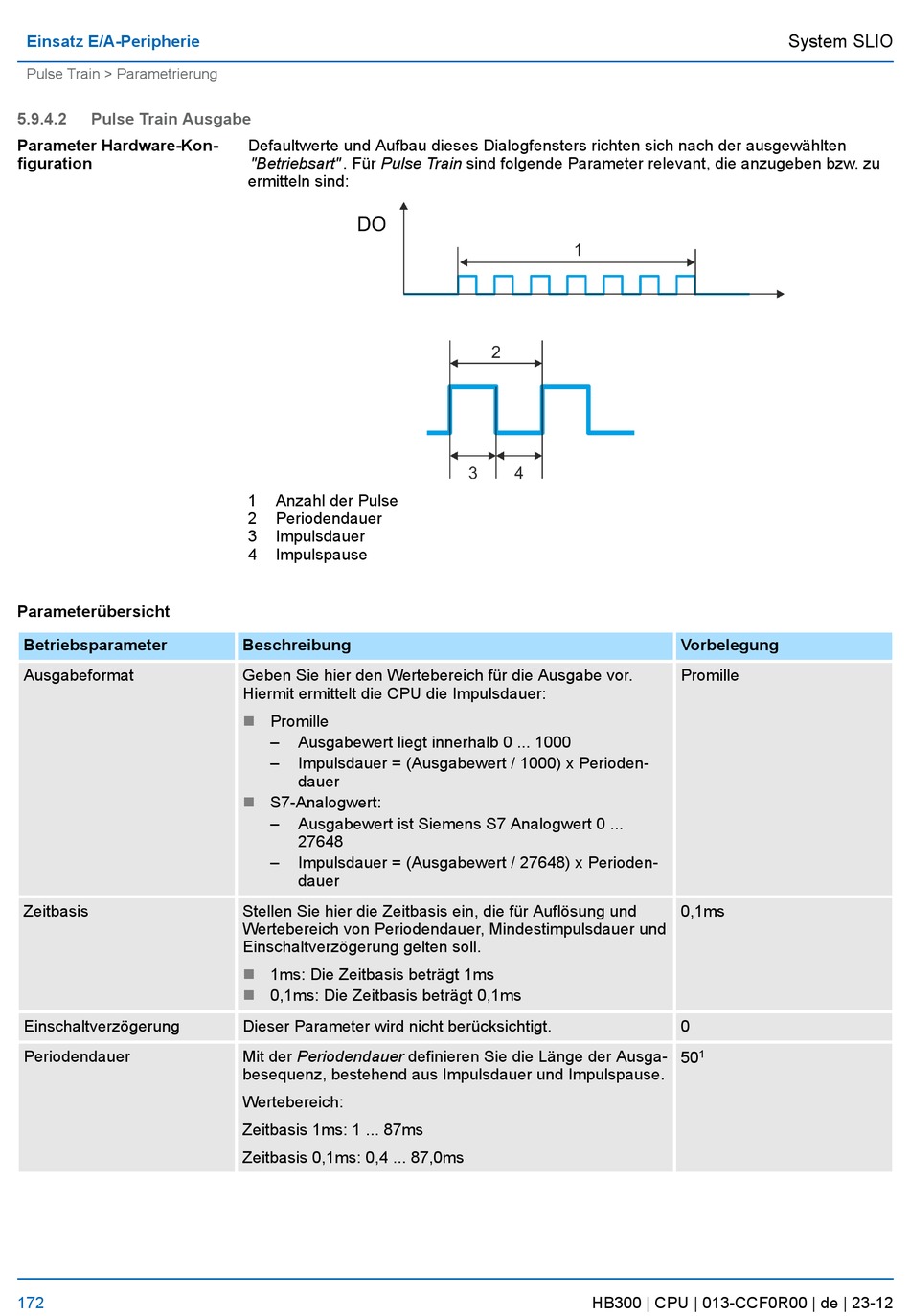

Einsatz E/A-Peripherie
Pulse Train > Parametrierung
5.9.4.2
Pulse Train Ausgabe
Parameter Hardware-Kon-
figuration
Parameterübersicht
Betriebsparameter
Ausgabeformat
Zeitbasis
Einschaltverzögerung
Periodendauer
172
Defaultwerte und Aufbau dieses Dialogfensters richten sich nach der ausgewählten
"Betriebsart" . Für Pulse Train sind folgende Parameter relevant, die anzugeben bzw. zu
ermitteln sind:
1
Anzahl der Pulse
2
Periodendauer
3
Impulsdauer
4
Impulspause
Beschreibung
Geben Sie hier den Wertebereich für die Ausgabe vor.
Hiermit ermittelt die CPU die Impulsdauer:
n
Promille
–
Ausgabewert liegt innerhalb 0 ... 1000
–
Impulsdauer = (Ausgabewert / 1000) x Perioden-
dauer
S7-Analogwert:
n
–
Ausgabewert ist Siemens S7 Analogwert 0 ...
27648
–
Impulsdauer = (Ausgabewert / 27648) x Perioden-
dauer
Stellen Sie hier die Zeitbasis ein, die für Auflösung und
Wertebereich von Periodendauer, Mindestimpulsdauer und
Einschaltverzögerung gelten soll.
n
1ms: Die Zeitbasis beträgt 1ms
n
0,1ms: Die Zeitbasis beträgt 0,1ms
Dieser Parameter wird nicht berücksichtigt.
Mit der Periodendauer definieren Sie die Länge der Ausga-
besequenz, bestehend aus Impulsdauer und Impulspause.
Wertebereich:
Zeitbasis 1ms: 1 ... 87ms
Zeitbasis 0,1ms: 0,4 ... 87,0ms
Vorbelegung
Promille
0,1ms
0
1
50
HB300 | CPU | 013-CCF0R00 | de | 23-12
