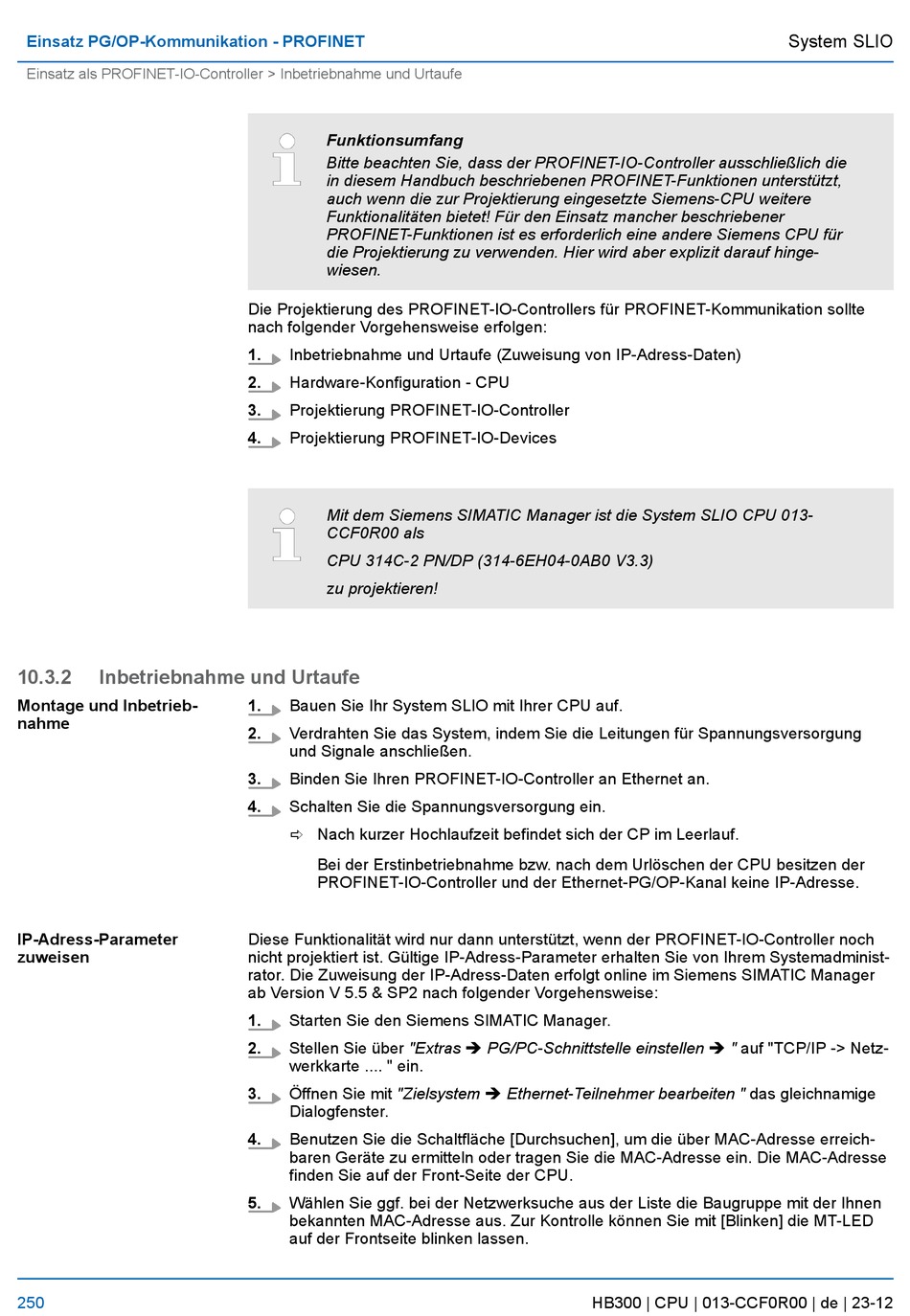

Einsatz PG/OP-Kommunikation - PROFINET
Einsatz als PROFINET-IO-Controller > Inbetriebnahme und Urtaufe
10.3.2

Inbetriebnahme und Urtaufe

Montage und Inbetrieb-
nahme
IP-Adress-Parameter
zuweisen
250
Funktionsumfang
Bitte beachten Sie, dass der PROFINET-IO-Controller ausschließlich die
in diesem Handbuch beschriebenen PROFINET-Funktionen unterstützt,
auch wenn die zur Projektierung eingesetzte Siemens-CPU weitere
Funktionalitäten bietet! Für den Einsatz mancher beschriebener
PROFINET-Funktionen ist es erforderlich eine andere Siemens CPU für
die Projektierung zu verwenden. Hier wird aber explizit darauf hinge-
wiesen.
Die Projektierung des PROFINET-IO-Controllers für PROFINET-Kommunikation sollte
nach folgender Vorgehensweise erfolgen:
1. Inbetriebnahme und Urtaufe (Zuweisung von IP-Adress-Daten)
2. Hardware-Konfiguration - CPU
3. Projektierung PROFINET-IO-Controller
4. Projektierung PROFINET-IO-Devices
Mit dem Siemens SIMATIC Manager ist die System SLIO CPU 013-
CCF0R00 als
CPU 314C-2 PN/DP (314-6EH04-0AB0 V3.3)
zu projektieren!
1. Bauen Sie Ihr System SLIO mit Ihrer CPU auf.
2. Verdrahten Sie das System, indem Sie die Leitungen für Spannungsversorgung
und Signale anschließen.
3. Binden Sie Ihren PROFINET-IO-Controller an Ethernet an.
4. Schalten Sie die Spannungsversorgung ein.
ð Nach kurzer Hochlaufzeit befindet sich der CP im Leerlauf.
Bei der Erstinbetriebnahme bzw. nach dem Urlöschen der CPU besitzen der
PROFINET-IO-Controller und der Ethernet-PG/OP-Kanal keine IP-Adresse.
Diese Funktionalität wird nur dann unterstützt, wenn der PROFINET-IO-Controller noch
nicht projektiert ist. Gültige IP-Adress-Parameter erhalten Sie von Ihrem Systemadminist-
rator. Die Zuweisung der IP-Adress-Daten erfolgt online im Siemens SIMATIC Manager
ab Version V 5.5 & SP2 nach folgender Vorgehensweise:
1. Starten Sie den Siemens SIMATIC Manager.
2. Stellen Sie über "Extras è PG/PC-Schnittstelle einstellen è " auf "TCP/IP -> Netz-
werkkarte .... " ein.
3. Öffnen Sie mit "Zielsystem è Ethernet-Teilnehmer bearbeiten " das gleichnamige
Dialogfenster.
4. Benutzen Sie die Schaltfläche [Durchsuchen], um die über MAC-Adresse erreich-
baren Geräte zu ermitteln oder tragen Sie die MAC-Adresse ein. Die MAC-Adresse
finden Sie auf der Front-Seite der CPU.
5. Wählen Sie ggf. bei der Netzwerksuche aus der Liste die Baugruppe mit der Ihnen
bekannten MAC-Adresse aus. Zur Kontrolle können Sie mit [Blinken] die MT-LED
auf der Frontseite blinken lassen.
