Projektierung im TIA Portal
TIA Portal - Einsatz PG/OP-Kommunikation - PROFINET > Einsatz als PROFINET-IO-Controller
13.6.1.3
Projektierung PROFINET-IO-Controller
13.6.1.3.1
Vorgehensweise
Voraussetzung
Vorgehensweise
324

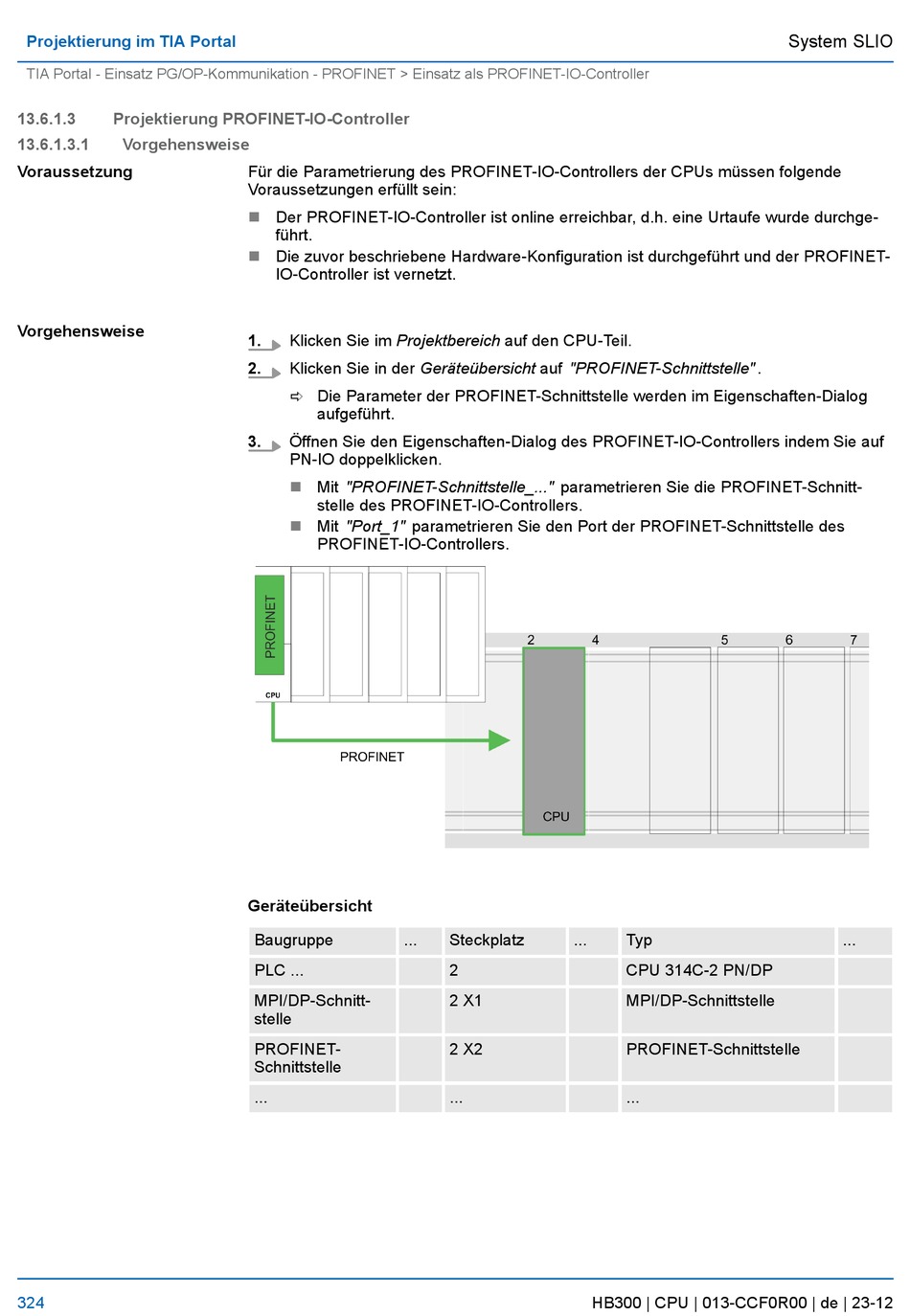

Für die Parametrierung des PROFINET-IO-Controllers der CPUs müssen folgende
Voraussetzungen erfüllt sein:
n
Der PROFINET-IO-Controller ist online erreichbar, d.h. eine Urtaufe wurde durchge-
führt.
Die zuvor beschriebene Hardware-Konfiguration ist durchgeführt und der PROFINET-
n
IO-Controller ist vernetzt.
1.
Klicken Sie im Projektbereich auf den CPU-Teil.
2.
Klicken Sie in der Geräteübersicht auf "PROFINET-Schnittstelle" .
ð Die Parameter der PROFINET-Schnittstelle werden im Eigenschaften-Dialog
aufgeführt.
3.
Öffnen Sie den Eigenschaften-Dialog des PROFINET-IO-Controllers indem Sie auf
PN-IO doppelklicken.
Mit "PROFINET-Schnittstelle_..." parametrieren Sie die PROFINET-Schnitt-
n
stelle des PROFINET-IO-Controllers.
n
Mit "Port_1" parametrieren Sie den Port der PROFINET-Schnittstelle des
PROFINET-IO-Controllers.
Geräteübersicht
Baugruppe
...
PLC ...
MPI/DP-Schnitt-
stelle
PROFINET-
Schnittstelle
...
Steckplatz
...
2
2 X1
2 X2
...
HB300 | CPU | 013-CCF0R00 | de | 23-12
System SLIO
Typ
CPU 314C-2 PN/DP
MPI/DP-Schnittstelle
PROFINET-Schnittstelle
...
...
