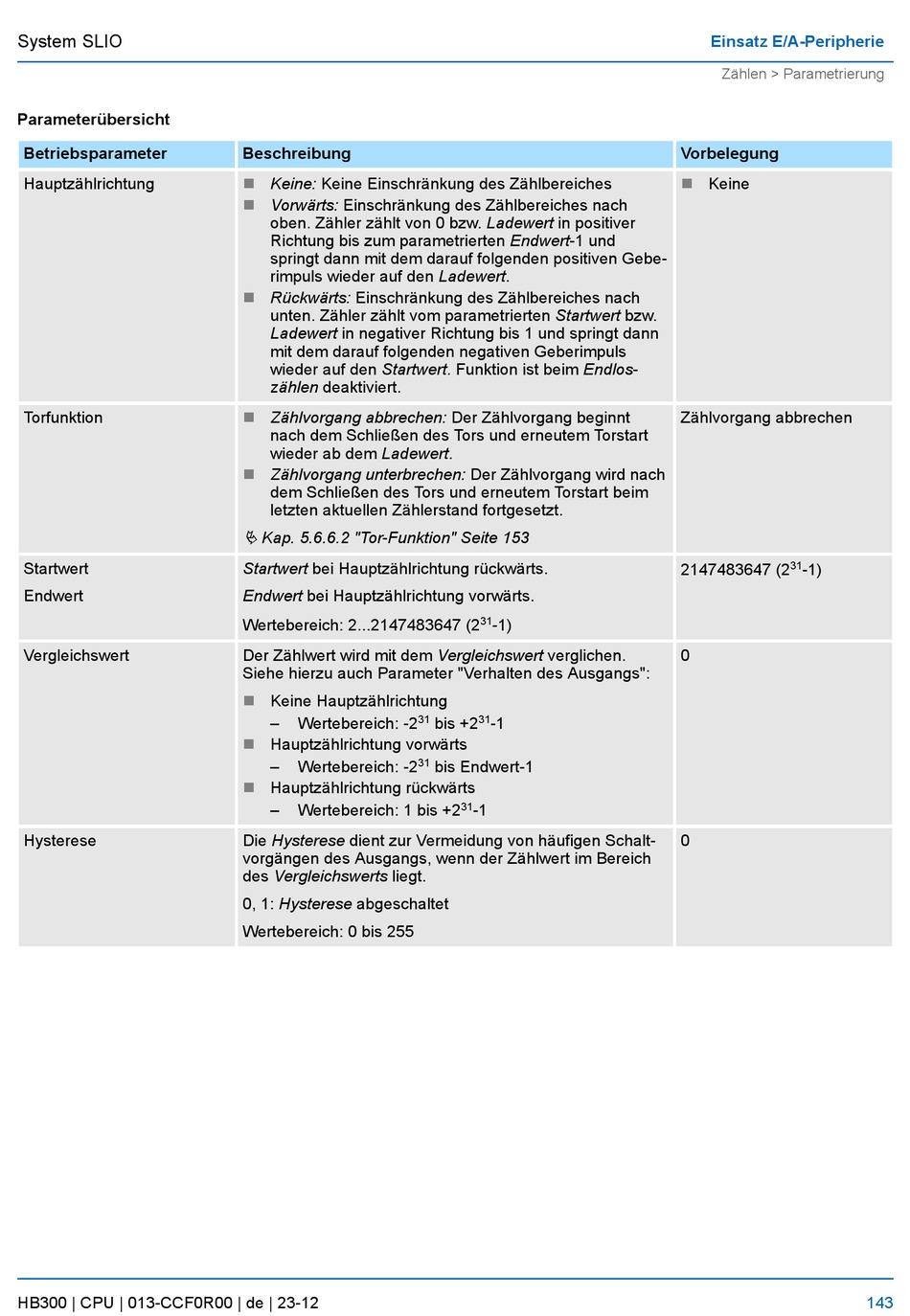

Parameterübersicht
Betriebsparameter
Hauptzählrichtung
Torfunktion
Startwert
Endwert
Vergleichswert
Hysterese
HB300 | CPU | 013-CCF0R00 | de | 23-12
Beschreibung
n Keine: Keine Einschränkung des Zählbereiches
n Vorwärts: Einschränkung des Zählbereiches nach
oben. Zähler zählt von 0 bzw. Ladewert in positiver
Richtung bis zum parametrierten Endwert-1 und
springt dann mit dem darauf folgenden positiven Gebe-
rimpuls wieder auf den Ladewert.
n Rückwärts: Einschränkung des Zählbereiches nach
unten. Zähler zählt vom parametrierten Startwert bzw.
Ladewert in negativer Richtung bis 1 und springt dann
mit dem darauf folgenden negativen Geberimpuls
wieder auf den Startwert. Funktion ist beim Endlos-
zählen deaktiviert.
n Zählvorgang abbrechen: Der Zählvorgang beginnt
nach dem Schließen des Tors und erneutem Torstart
wieder ab dem Ladewert.
n Zählvorgang unterbrechen: Der Zählvorgang wird nach
dem Schließen des Tors und erneutem Torstart beim
letzten aktuellen Zählerstand fortgesetzt.
Ä Kap. 5.6.6.2 "Tor-Funktion" Seite 153
Startwert bei Hauptzählrichtung rückwärts.
Endwert bei Hauptzählrichtung vorwärts.
Wertebereich: 2...2147483647 (2
Der Zählwert wird mit dem Vergleichswert verglichen.
Siehe hierzu auch Parameter "Verhalten des Ausgangs":
n Keine Hauptzählrichtung
– Wertebereich: -2
n Hauptzählrichtung vorwärts
– Wertebereich: -2
n Hauptzählrichtung rückwärts
– Wertebereich: 1 bis +2
Die Hysterese dient zur Vermeidung von häufigen Schalt-
vorgängen des Ausgangs, wenn der Zählwert im Bereich
des Vergleichswerts liegt.
0, 1: Hysterese abgeschaltet
Wertebereich: 0 bis 255
31 -1)
31 31
bis +2 -1
31 bis Endwert-1
31 -1
Einsatz E/A-Peripherie
Zählen > Parametrierung

Vorbelegung
