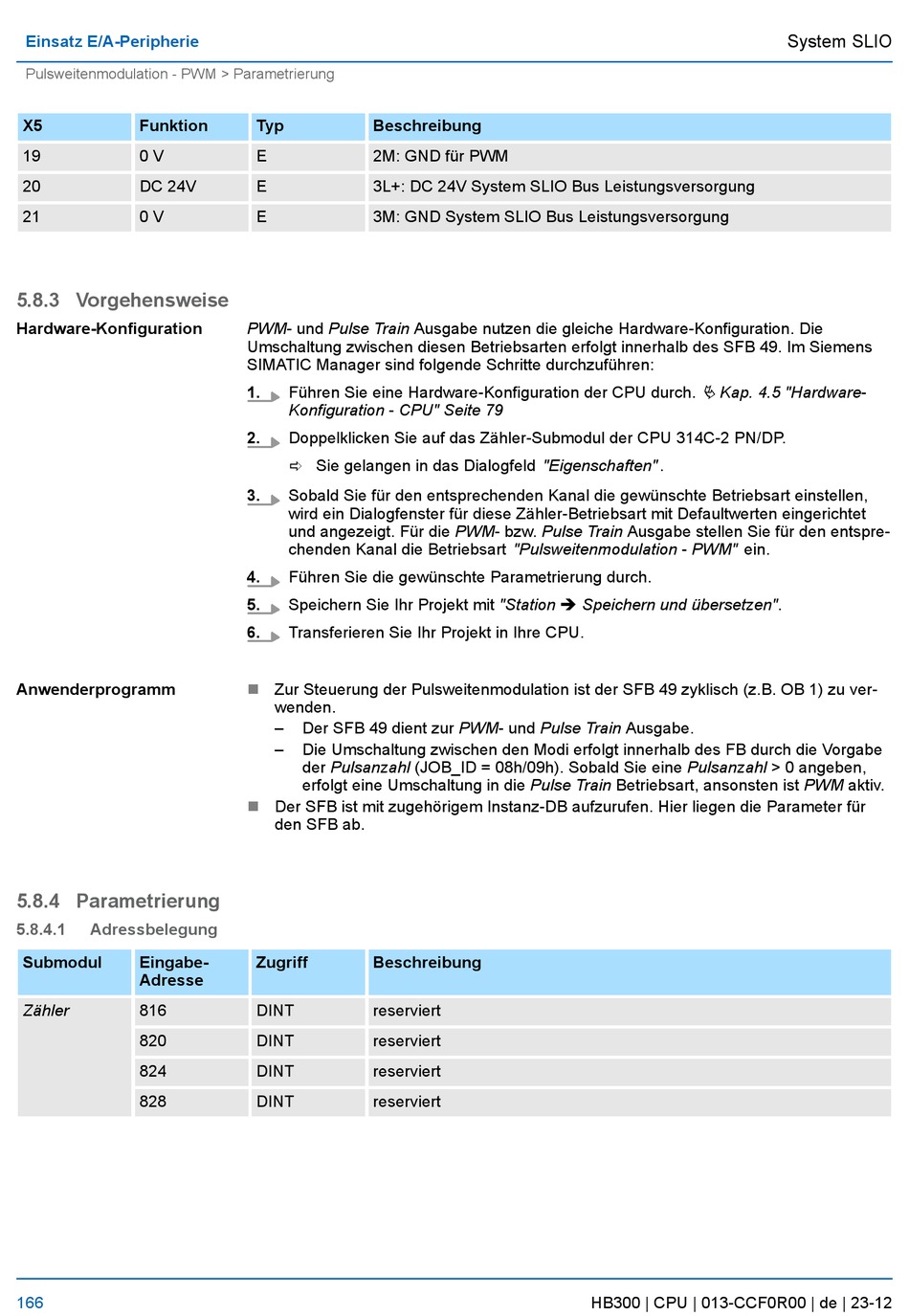

Einsatz E/A-Peripherie
Pulsweitenmodulation - PWM > Parametrierung
X5 Funktion
19 0 V
20 DC 24V
21 0 V

5.8.3 Vorgehensweise

Hardware-Konfiguration
Anwenderprogramm

5.8.4 Parametrierung

5.8.4.1 Adressbelegung
Submodul Eingabe-
Adresse
Zähler 816
820
824
828
166
Typ Beschreibung
E 2M: GND für PWM
E 3L+: DC 24V System SLIO Bus Leistungsversorgung
E 3M: GND System SLIO Bus Leistungsversorgung
PWM- und Pulse Train Ausgabe nutzen die gleiche Hardware-Konfiguration. Die
Umschaltung zwischen diesen Betriebsarten erfolgt innerhalb des SFB 49. Im Siemens
SIMATIC Manager sind folgende Schritte durchzuführen:
1. Führen Sie eine Hardware-Konfiguration der CPU durch.
Konfiguration - CPU" Seite 79
2. Doppelklicken Sie auf das Zähler-Submodul der CPU 314C-2 PN/DP.
ð Sie gelangen in das Dialogfeld "Eigenschaften" .
3. Sobald Sie für den entsprechenden Kanal die gewünschte Betriebsart einstellen,
wird ein Dialogfenster für diese Zähler-Betriebsart mit Defaultwerten eingerichtet
und angezeigt. Für die PWM- bzw. Pulse Train Ausgabe stellen Sie für den entspre-
chenden Kanal die Betriebsart "Pulsweitenmodulation - PWM" ein.
4. Führen Sie die gewünschte Parametrierung durch.
5. Speichern Sie Ihr Projekt mit "Station è Speichern und übersetzen".
6. Transferieren Sie Ihr Projekt in Ihre CPU.
n Zur Steuerung der Pulsweitenmodulation ist der SFB 49 zyklisch (z.B. OB 1) zu ver-
wenden.
– Der SFB 49 dient zur PWM- und Pulse Train Ausgabe.
– Die Umschaltung zwischen den Modi erfolgt innerhalb des FB durch die Vorgabe
der Pulsanzahl (JOB_ID = 08h/09h). Sobald Sie eine Pulsanzahl > 0 angeben,
erfolgt eine Umschaltung in die Pulse Train Betriebsart, ansonsten ist PWM aktiv.
n Der SFB ist mit zugehörigem Instanz-DB aufzurufen. Hier liegen die Parameter für
den SFB ab.
Zugriff Beschreibung
DINT reserviert
DINT reserviert
DINT reserviert
DINT reserviert
Ä Kap. 4.5 "Hardware-
HB300 | CPU | 013-CCF0R00 | de | 23-12
System SLIO
