System SLIO
SPS-Stationen
Stationen vernetzen
HB300 | CPU | 013-CCF0R00 | de | 23-12
1

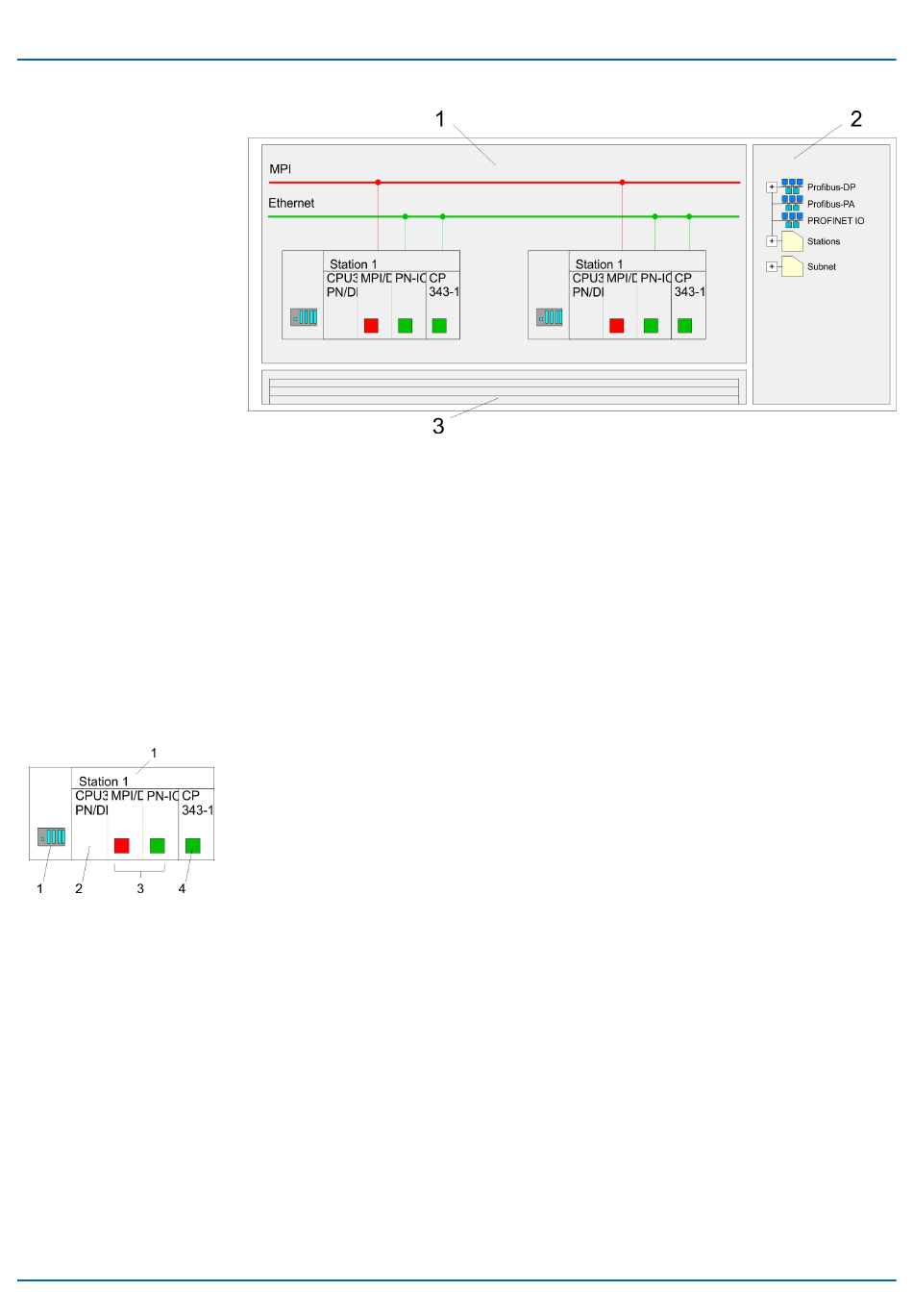

Grafische Netzansicht: Hier werden alle Stationen und Netzwerke in einer grafischen
Ansicht dargestellt. Durch Anwahl der einzelnen Komponenten können Sie auf die
jeweiligen Eigenschaften zugreifen und ändern.
2
Netzobjekte: In diesem Bereich werden alle verfügbaren Netzobjekte in einer Ver-
zeichnisstruktur dargestellt. Durch Ziehen eines gewünschten Objekts in die Netzan-
sicht können Sie weitere Netzobjekte einbinden und im Hardware-Konfigurator
öffnen.
3
Verbindungstabelle: In der Verbindungstabelle sind alle Verbindungen tabellarisch
aufgelistet. Diese Liste wird nur eingeblendet, wenn Sie die CPU einer verbindungsfä-
higen Baugruppe angewählt haben. In dieser Tabelle können Sie mit dem gleichna-
migen Befehl neue Verbindungen einfügen.
Für jede SPS-Station und ihre Komponente haben Sie folgende grafische Darstellung.
Durch Anwahl der einzelnen Komponenten werden Ihnen im Kontext-Menü verschiedene
Funktionen zu Verfügung gestellt:
1
Station: Dies umfasst eine SPS-Station mit Rack, CPU und Kommunikationskompo-
nenten. Über das Kontext-Menü haben Sie die Möglichkeit eine aus den Netzobjekten
eingefügte Station im Hardware-Konfigurator mit den entsprechenden Komponenten
zu projektieren. Nach der Rückkehr in NetPro werden die neu projektierten Kompo-
nenten dargestellt.
2
CPU: Durch Klick auf die CPU wird die Verbindungstabelle angezeigt. In der Verbin-
dungstabelle sind alle Verbindungen aufgelistet, die für die CPU projektiert sind.
3
Interne Kommunikationskomponenten: Hier sind die Kommunikationskomponenten
aufgeführt, die sich in Ihrer CPU befinden. Der PROFINET-IO-Controller der CPU ist
über die Komponente PN-IO zu projektieren.
4
Ethernet-PG/OP-Kanal: In der Hardware-Konfiguration ist der interne Ethernet-
PG/OP-Kanal immer als externer CP zu projektieren.
NetPro bietet Ihnen die Möglichkeit die kommunizierenden Stationen zu vernetzen. Die
Vernetzung können Sie über die Eigenschaften in der Hardware-Konfiguration durch-
führen oder grafisch unter NetPro. Gehen Sie hierzu mit der Maus auf die farbliche Netz-
markierung des entsprechenden CPs und ziehen Sie diese auf das zuzuordnende Netz.
Daraufhin wird Ihr CP über eine Linie mit dem gewünschten Netz verbunden.
Einsatz PG/OP-Kommunikation - Produktiv
Siemens S7-Verbindungen projektieren
239
