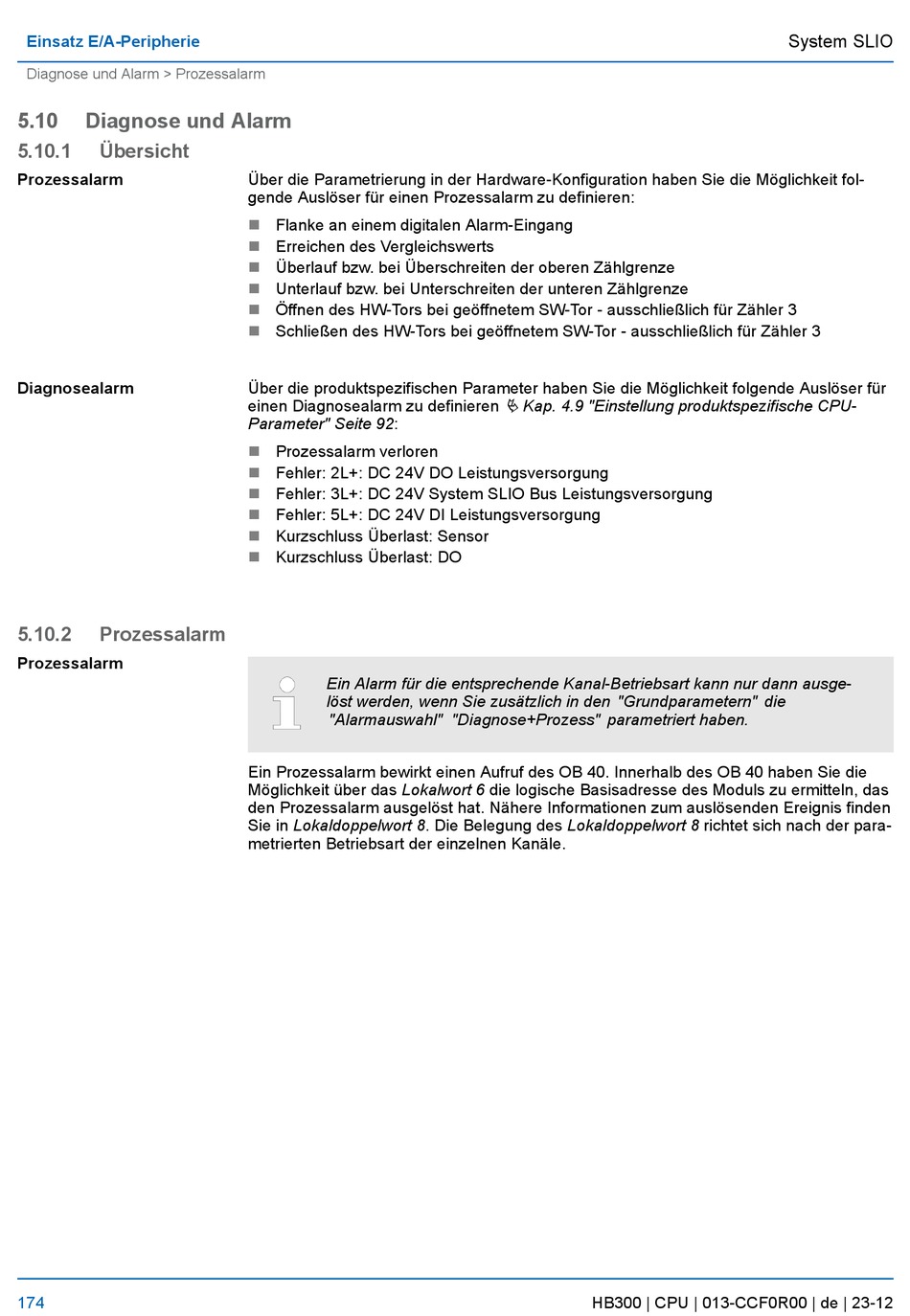

Einsatz E/A-Peripherie
Diagnose und Alarm > Prozessalarm
5.10

Diagnose und Alarm

5.10.1 Übersicht

Prozessalarm

Diagnosealarm
5.10.2 Prozessalarm
Prozessalarm
174
Über die Parametrierung in der Hardware-Konfiguration haben Sie die Möglichkeit fol-
gende Auslöser für einen Prozessalarm zu definieren:
n Flanke an einem digitalen Alarm-Eingang
n Erreichen des Vergleichswerts
n Überlauf bzw. bei Überschreiten der oberen Zählgrenze
n Unterlauf bzw. bei Unterschreiten der unteren Zählgrenze
Öffnen des HW-Tors bei geöffnetem SW-Tor - ausschließlich für Zähler 3
n
n Schließen des HW-Tors bei geöffnetem SW-Tor - ausschließlich für Zähler 3
Über die produktspezifischen Parameter haben Sie die Möglichkeit folgende Auslöser für
einen Diagnosealarm zu definieren
Parameter" Seite 92:
n Prozessalarm verloren
n Fehler: 2L+: DC 24V DO Leistungsversorgung
Fehler: 3L+: DC 24V System SLIO Bus Leistungsversorgung
n
Fehler: 5L+: DC 24V DI Leistungsversorgung
n
n Kurzschluss Überlast: Sensor
n Kurzschluss Überlast: DO
Ein Alarm für die entsprechende Kanal-Betriebsart kann nur dann ausge-
löst werden, wenn Sie zusätzlich in den "Grundparametern" die
"Alarmauswahl" "Diagnose+Prozess" parametriert haben.
Ein Prozessalarm bewirkt einen Aufruf des OB 40. Innerhalb des OB 40 haben Sie die
Möglichkeit über das Lokalwort 6 die logische Basisadresse des Moduls zu ermitteln, das
den Prozessalarm ausgelöst hat. Nähere Informationen zum auslösenden Ereignis finden
Sie in Lokaldoppelwort 8. Die Belegung des Lokaldoppelwort 8 richtet sich nach der para-
metrierten Betriebsart der einzelnen Kanäle.
Ä Kap. 4.9 "Einstellung produktspezifische CPU-
