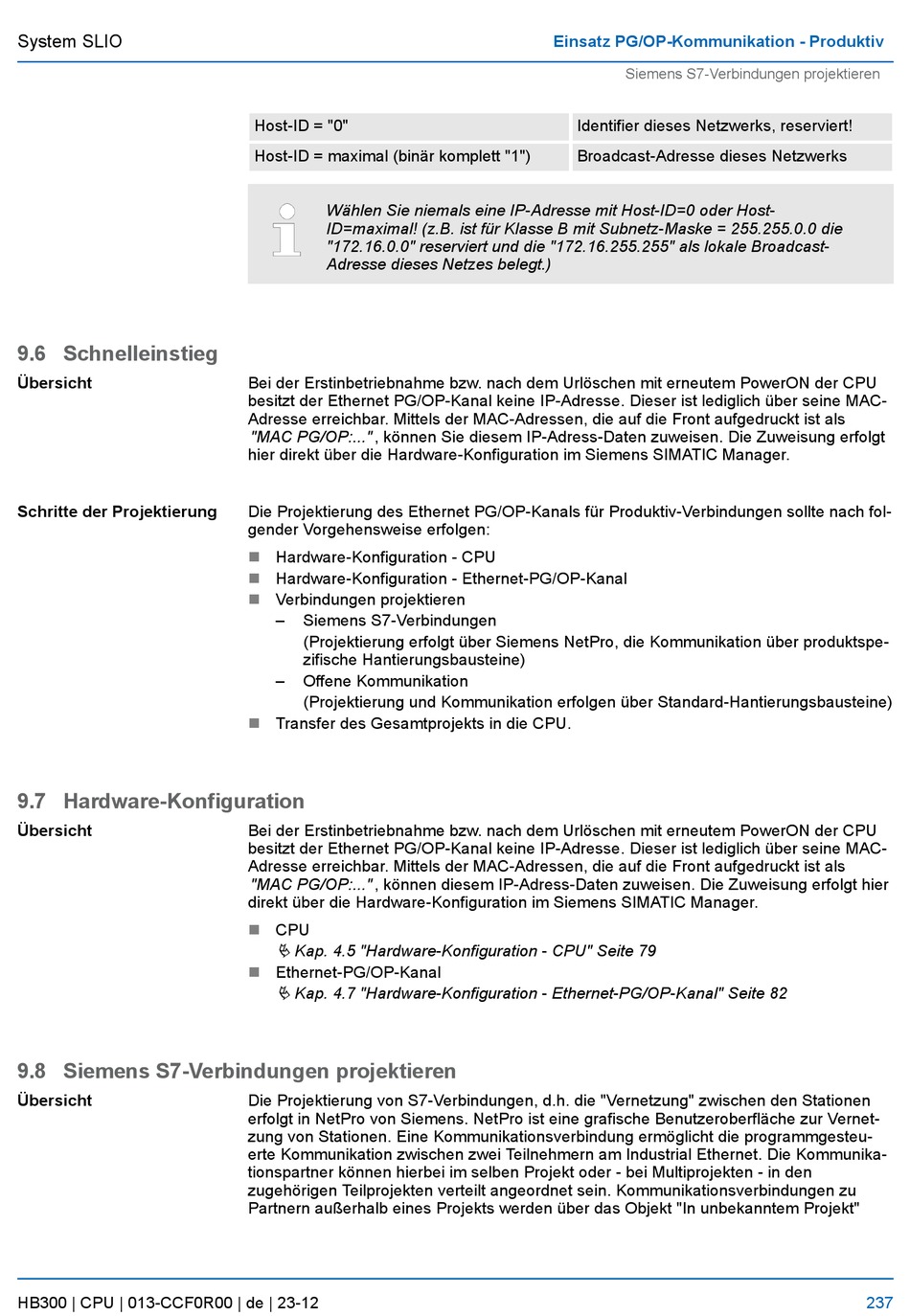

System SLIO

9.6 Schnelleinstieg

Übersicht
Schritte der Projektierung

9.7 Hardware-Konfiguration

Übersicht

9.8 Siemens S7-Verbindungen projektieren

Übersicht
HB300 | CPU | 013-CCF0R00 | de | 23-12
Host-ID = "0"
Host-ID = maximal (binär komplett "1")
Wählen Sie niemals eine IP-Adresse mit Host-ID=0 oder Host-
ID=maximal! (z.B. ist für Klasse B mit Subnetz-Maske = 255.255.0.0 die
"172.16.0.0" reserviert und die "172.16.255.255" als lokale Broadcast-
Adresse dieses Netzes belegt.)
Bei der Erstinbetriebnahme bzw. nach dem Urlöschen mit erneutem PowerON der CPU
besitzt der Ethernet PG/OP-Kanal keine IP-Adresse. Dieser ist lediglich über seine MAC-
Adresse erreichbar. Mittels der MAC-Adressen, die auf die Front aufgedruckt ist als
"MAC PG/OP:..." , können Sie diesem IP-Adress-Daten zuweisen. Die Zuweisung erfolgt
hier direkt über die Hardware-Konfiguration im Siemens SIMATIC Manager.
Die Projektierung des Ethernet PG/OP-Kanals für Produktiv-Verbindungen sollte nach fol-
gender Vorgehensweise erfolgen:
Hardware-Konfiguration - CPU
n
n Hardware-Konfiguration - Ethernet-PG/OP-Kanal
n Verbindungen projektieren
– Siemens S7-Verbindungen
(Projektierung erfolgt über Siemens NetPro, die Kommunikation über produktspe-
zifische Hantierungsbausteine)
– Offene Kommunikation
(Projektierung und Kommunikation erfolgen über Standard-Hantierungsbausteine)
n Transfer des Gesamtprojekts in die CPU.
Bei der Erstinbetriebnahme bzw. nach dem Urlöschen mit erneutem PowerON der CPU
besitzt der Ethernet PG/OP-Kanal keine IP-Adresse. Dieser ist lediglich über seine MAC-
Adresse erreichbar. Mittels der MAC-Adressen, die auf die Front aufgedruckt ist als
"MAC PG/OP:..." , können diesem IP-Adress-Daten zuweisen. Die Zuweisung erfolgt hier
direkt über die Hardware-Konfiguration im Siemens SIMATIC Manager.
n CPU
Ä Kap. 4.5 "Hardware-Konfiguration - CPU" Seite 79
Ethernet-PG/OP-Kanal
n
Ä Kap. 4.7 "Hardware-Konfiguration - Ethernet-PG/OP-Kanal" Seite 82
Die Projektierung von S7-Verbindungen, d.h. die "Vernetzung" zwischen den Stationen
erfolgt in NetPro von Siemens. NetPro ist eine grafische Benutzeroberfläche zur Vernet-
zung von Stationen. Eine Kommunikationsverbindung ermöglicht die programmgesteu-
erte Kommunikation zwischen zwei Teilnehmern am Industrial Ethernet. Die Kommunika-
tionspartner können hierbei im selben Projekt oder - bei Multiprojekten - in den
zugehörigen Teilprojekten verteilt angeordnet sein. Kommunikationsverbindungen zu
Partnern außerhalb eines Projekts werden über das Objekt "In unbekanntem Projekt"
Einsatz PG/OP-Kommunikation - Produktiv
Siemens S7-Verbindungen projektieren
Identifier dieses Netzwerks, reserviert!
Broadcast-Adresse dieses Netzwerks
237
