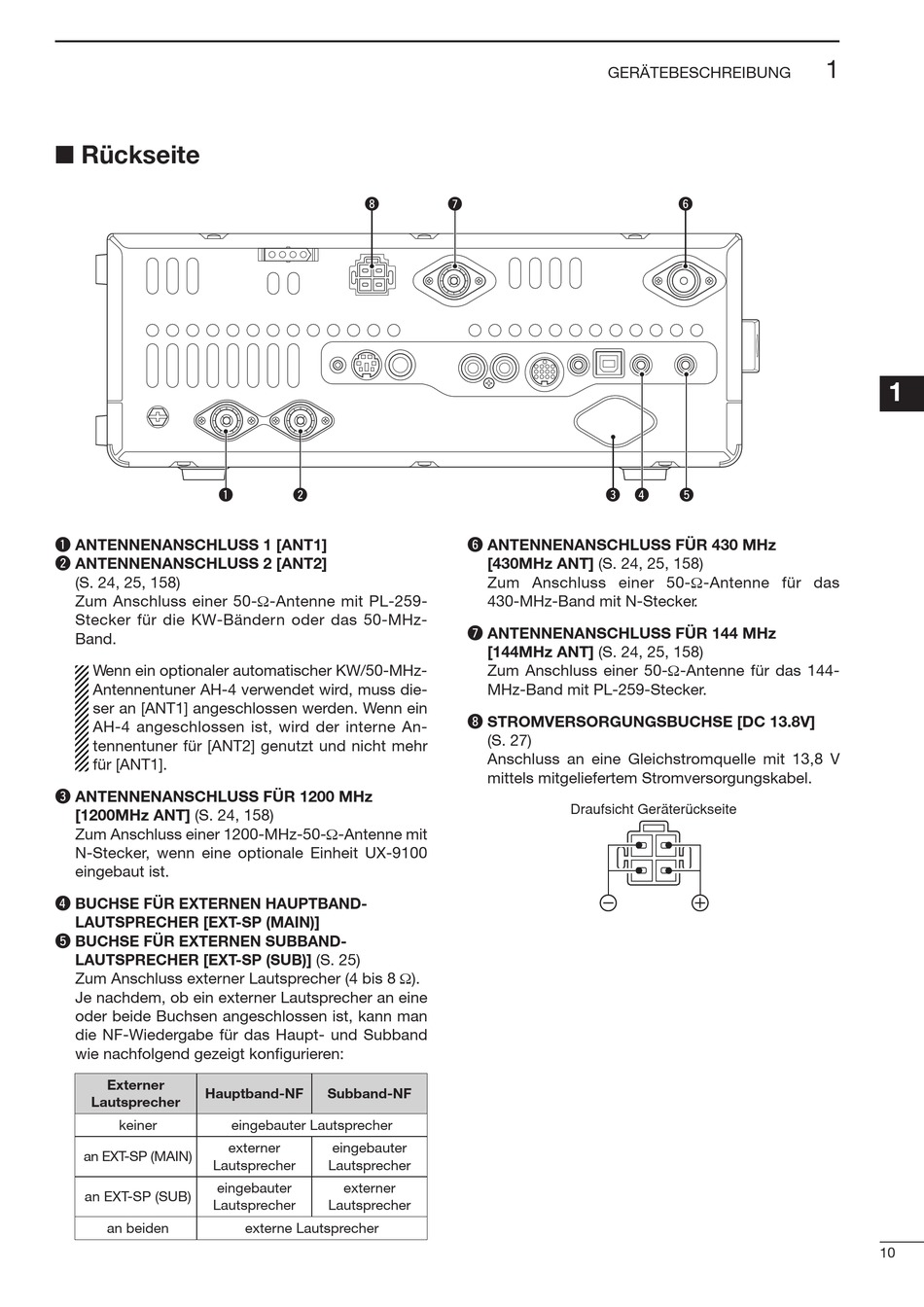

■ Rückseite
q
q ANTENNENANSCHLUSS 1 [ANT1]
w ANTENNENANSCHLUSS 2 [ANT2]
(S. 24, 25, 158)
Zum Anschluss einer 50-Ω-Antenne mit PL-259-
Stecker für die KW-Bändern oder das 50-MHz-
Band.
Wenn ein optionaler automatischer KW/50-MHz-
Antennentuner AH-4 verwendet wird, muss die-
ser an [ANT1] angeschlossen werden. Wenn ein
AH-4 angeschlossen ist, wird der interne An-
tennentuner für [ANT2] genutzt und nicht mehr
für [ANT1].
e ANTENNENANSCHLUSS FÜR 1200 MHz
[1200MHz ANT] (S. 24, 158)
Zum Anschluss einer 1200-MHz-50-Ω-Antenne mit
N-Stecker, wenn eine optionale Einheit UX-9100
eingebaut ist.
r BUCHSE FÜR EXTERNEN HAUPTBAND-
LAUTSPRECHER [EXT-SP (MAIN)]
t BUCHSE FÜR EXTERNEN SUBBAND-
LAUTSPRECHER [EXT-SP (SUB)] (S. 25)
Zum Anschluss externer Lautsprecher (4 bis 8 Ω).
Je nachdem, ob ein externer Lautsprecher an eine
oder beide Buchsen angeschlossen ist, kann man
die NF-Wiedergabe für das Haupt- und Subband
wie nachfolgend gezeigt konfigurieren:
Externer
Hauptband-NF
Lautsprecher
keiner
externer
an EXT-SP (MAIN)
Lautsprecher
eingebauter
an EXT-SP (SUB)
Lautsprecher
an beiden
i
w
Subband-NF
eingebauter Lautsprecher
eingebauter
Lautsprecher
externer
Lautsprecher
externe Lautsprecher
GERÄTEBESCHREIBUNG
u
e
y ANTENNENANSCHLUSS FÜR 430 MHz
[430MHz ANT] (S. 24, 25, 158)
Zum Anschluss einer 50-Ω-Antenne für das
430-MHz-Band mit N-Stecker.
u ANTENNENANSCHLUSS FÜR 144 MHz
[144MHz ANT] (S. 24, 25, 158)
Zum Anschluss einer 50-Ω-Antenne für das 144-
MHz-Band mit PL-259-Stecker.
i STROMVERSORGUNGSBUCHSE [DC 13.8V]
(S. 27)
Anschluss an eine Gleichstromquelle mit 13,8 V
mittels mitgeliefertem Stromversorgungskabel.
Draufsicht Geräterückseite
y
r
t
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
10
