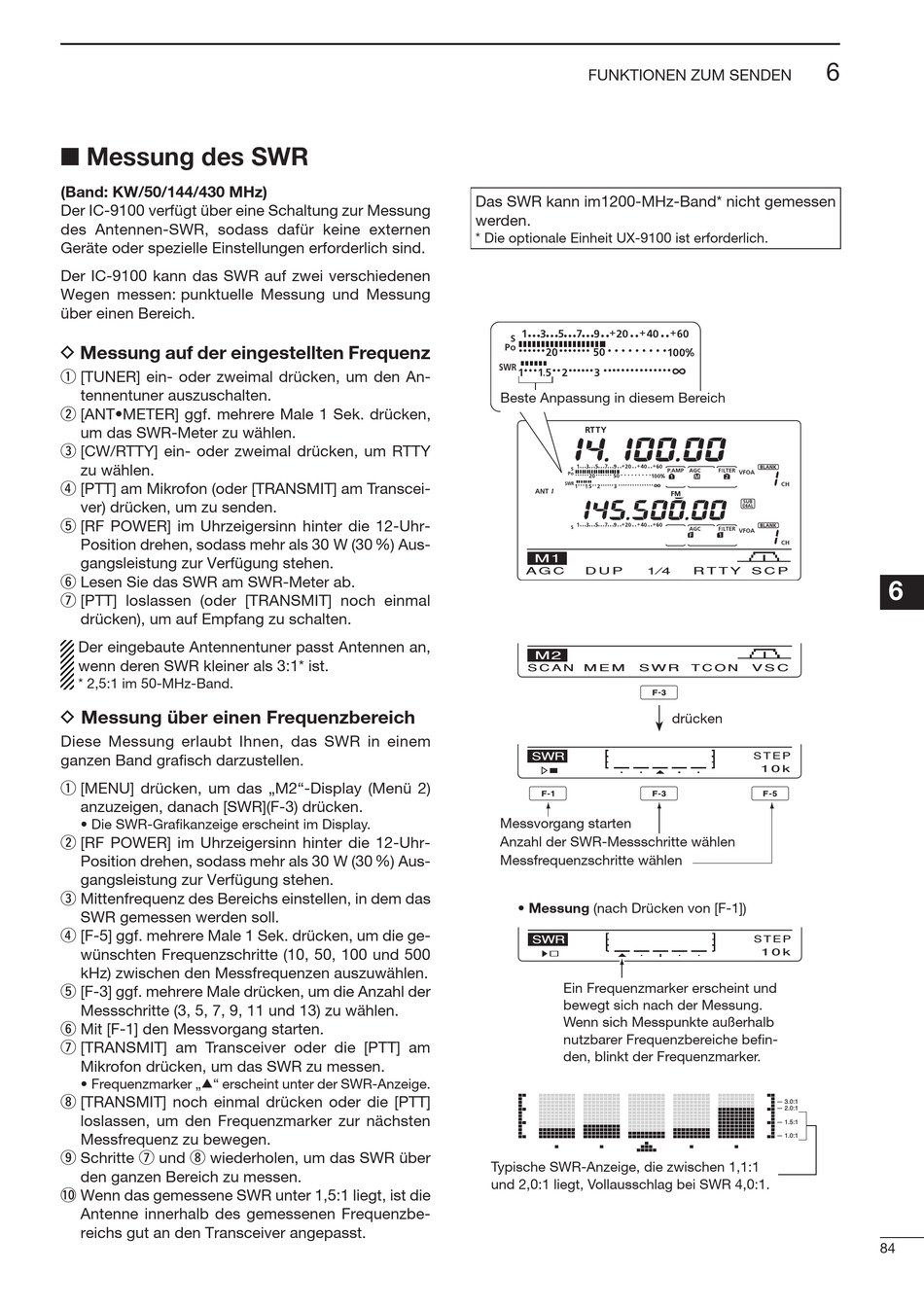

■ Messung des SWR
(Band: KW/50/144/430 MHz)
Der IC-9100 verfügt über eine Schaltung zur Messung
des Antennen-SWR, sodass dafür keine ex ter nen
Geräte oder spezielle Einstellungen erfor derlich sind.
Der IC-9100 kann das SWR auf zwei verschiedenen
Wegen messen: punktuelle Messung und Messung
über einen Be reich.
D Messung auf der eingestellten Frequenz
q [TUNER] ein- oder zweimal drücken, um den An-
tennentuner aus zu schalten.
w [ANT•METER] ggf. mehrere Male 1 Sek. drücken,
um das SWR-Meter zu wählen.
e [CW/RTTY] ein oder zweimal drücken, um RTTY
zu wählen.
r [PTT] am Mikrofon (oder [TRANSMIT] am Transcei-
ver) drücken, um zu senden.
t [RF POWER] im Uhrzeigersinn hinter die 12-Uhr-
Position drehen, sodass mehr als 30 W (30 %) Aus
gangs leistung zur Verfügung stehen.
y Lesen Sie das SWR am SWR-Meter ab.
u [PTT] loslassen (oder [TRANSMIT] noch einmal
drücken), um auf Empfang zu schalten.
Der eingebaute Antennentuner passt Antennen an,
wenn deren SWR kleiner als 3:1* ist.
* 2,5:1 im 50-MHz-Band.
D Messung über einen Frequenzbereich
Diese Messung erlaubt Ihnen, das SWR in einem
ganzen Band grafisch darzustellen.
q [MENU] drücken, um das „M2"-Display (Menü 2)
anzuzeigen, danach [SWR](F-3) drücken.
• Die SWR-Grafikanzeige erscheint im Display.
w [RF POWER] im Uhrzeigersinn hinter die 12-Uhr-
Position drehen, sodass mehr als 30 W (30 %) Aus
gangs leistung zur Verfügung stehen.
e Mittenfrequenz des Bereichs einstellen, in dem das
SWR gemessen werden soll.
r [F-5] ggf. mehrere Male 1 Sek. drücken, um die ge -
wünschten Frequenzschritte (10, 50, 100 und 500
kHz) zwischen den Messfrequenzen auszuwählen.
t [F-3] ggf. mehrere Male drücken, um die Anzahl der
Messschritte (3, 5, 7, 9, 11 und 13) zu wählen.
y Mit [F-1] den Messvorgang starten.
u [TRANSMIT] am Transceiver oder die [PTT] am
Mik rofon drücken, um das SWR zu messen.
• Frequenzmarker „∫" erscheint unter der SWR-Anzeige.
i [TRANSMIT] noch einmal drücken oder die [PTT]
loslassen, um den Frequenzmarker zur nächsten
Messfrequenz zu bewegen.
o Schritte u und i wiederholen, um das SWR über
den ganzen Bereich zu messen.
!0 Wenn das gemessene SWR unter 1,5:1 liegt, ist die
Antenne innerhalb des gemessenen Frequenzbe-
reichs gut an den Transceiver angepasst.
FUNKTIONEN ZUM SENDEN
Das SWR kann im1200-MHz-Band* nicht gemessen
werden.
* Die optionale Einheit UX-9100 ist erforderlich.
Beste Anpassung in diesem Bereich
M1
A G C
D U P
1 ⁄ 4
M2
S C A N
M E M
S W R
SWR
Messvorgang starten
Anzahl der SWR-Messschritte wählen
Messfrequenzschritte wählen
• Messung (nach Drücken von [F-1])
SWR
Ein Frequenzmarker erscheint und
bewegt sich nach der Messung.
Wenn sich Messpunkte außerhalb
nutzbarer Frequenzbereiche befin-
den, blinkt der Frequenzmarker.
Typische SWR-Anzeige, die zwischen 1,1:1
und 2,0:1 liegt, Vollausschlag bei SWR 4,0:1.
6
R T T Y
S C P
T C O N
V S C
drücken
S T E P
1 0 k
S T E P
1 0 k
— 3.0:1
— 2.0:1
— 1.5:1
— 1.0:1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
