1
GERÄTEBESCHREIBUNG

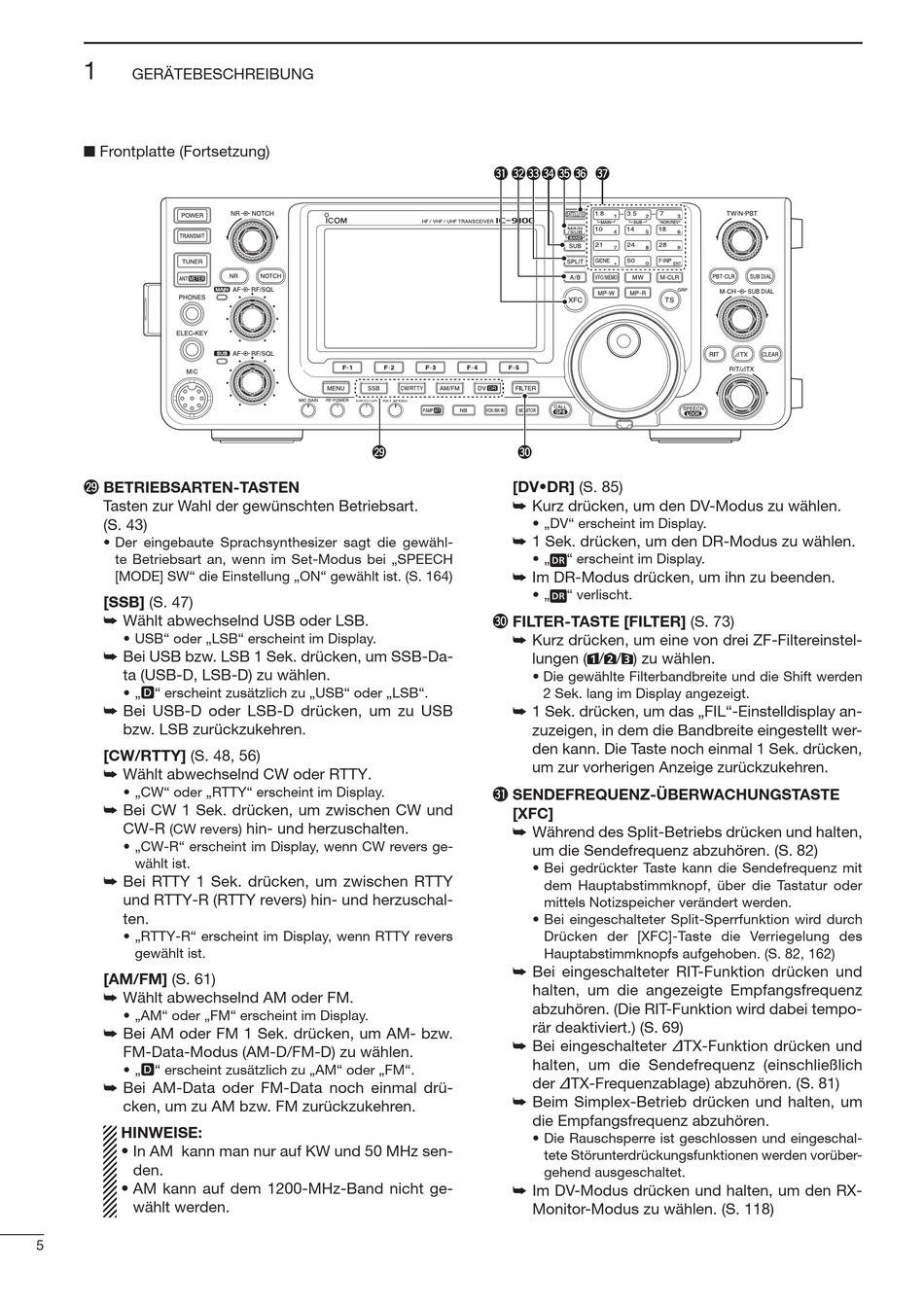

■ Frontplatte (Fortsetzung)
@9 BETRIEBSARTEN-TASTEN
Tasten zur Wahl der gewünschten Betriebsart.
(S. 43)
• Der eingebaute Sprachsynthesizer sagt die gewähl-
te Betriebsart an, wenn im Set-Modus bei „SPEECH
[MODE] SW" die Einstellung „ON" gewählt ist. (S. 164)
[SSB] (S. 47)
➥ Wählt abwechselnd USB oder LSB.
• USB" oder „LSB" erscheint im Display.
➥ Bei USB bzw. LSB 1 Sek. drücken, um SSB-Da-
ta (USB-D, LSB-D) zu wählen.
• „D" erscheint zusätzlich zu „USB" oder „LSB".
➥ Bei USB-D oder LSB-D drücken, um zu USB
bzw. LSB zurückzukehren.
[CW/RTTY] (S. 48, 56)
➥ Wählt abwechselnd CW oder RTTY.
• „CW" oder „RTTY" erscheint im Display.
➥ Bei CW 1 Sek. drücken, um zwischen CW und
CW-R
(CW revers)
• „CW­R" erscheint im Display, wenn CW revers ge-
wählt ist.
➥ Bei RTTY 1 Sek. drücken, um zwischen RTTY
und RTTY­R (RTTY revers) hin­ und herzuschal-
ten.
• „RTTY­R" erscheint im Display, wenn RTTY revers
gewählt ist.
[AM/FM] (S. 61)
➥ Wählt abwechselnd AM oder FM.
• „AM" oder „FM" erscheint im Display.
➥ Bei AM oder FM 1 Sek. drücken, um AM- bzw.
FM-Data-Modus (AM-D/FM-D) zu wählen.
• „D" erscheint zusätzlich zu „AM" oder „FM".
➥ Bei AM-Data oder FM-Data noch einmal drü-
cken, um zu AM bzw. FM zurückzukehren.
HINWEISE:
• In AM kann man nur auf KW und 50 MHz sen-
den.
• AM kann auf dem 1200­MHz­Band nicht ge-
wählt werden.
5
@9
hin- und herzuschalten.
#1 #2 # 3 # 4 # 5 #6 #7
#0
[DV•DR] (S. 85)
➥ Kurz drücken, um den DV-Modus zu wählen.
• „DV" erscheint im Display.
➥ 1 Sek. drücken, um den DR-Modus zu wählen.
• „ " erscheint im Display.
➥ Im DR-Modus drücken, um ihn zu beenden.
• „ " verlischt.
#0 FILTER-TASTE [FILTER] (S. 73)
➥ Kurz drücken, um eine von drei ZF-Filtereinstel-
lungen ( / / ) zu wählen.
• Die gewählte Filterbandbreite und die Shift werden
2 Sek. lang im Display angezeigt.
➥ 1 Sek. drücken, um das „FIL"-Einstelldisplay an-
zuzeigen, in dem die Bandbreite eingestellt wer-
den kann. Die Taste noch einmal 1 Sek. drücken,
um zur vorherigen Anzeige zurückzukehren.
#1 SENDEFREQUENZ-ÜBERWACHUNGSTASTE
[XFC]
➥ Während des Split-Betriebs drücken und halten,
um die Sendefrequenz abzuhören. (S. 82)
• Bei gedrückter Taste kann die Sendefrequenz mit
dem Hauptabstimmknopf, über die Tastatur oder
mittels Notizspeicher verändert werden.
• Bei eingeschalteter Split­Sperrfunktion wird durch
Drücken der [XFC]-Taste die Verriegelung des
Hauptabstimmknopfs aufgehoben. (S. 82, 162)
➥ Bei eingeschalte ter RIT-Funktion drücken und
halten, um die angezeigte Empfangsfrequenz
abzuhören. (Die RIT-Funktion wird dabei tempo-
rär deaktiviert.) (S. 69)
➥ Bei eingeschalte ter ∂TX-Funktion drücken und
halten, um die Sendefrequenz (einschließlich
der ∂TX-Frequenzablage) abzuhören. (S. 81)
➥ Beim Simplex-Betrieb drücken und halten, um
die Empfangsfrequenz abzuhören.
• Die Rauschsperre ist geschlossen und eingeschal-
tete Störunterdrückungsfunktionen werden vo rü ber -
gehend ausgeschaltet.
➥ Im DV-Modus drücken und halten, um den RX-
Monitor-Modus zu wählen. (S. 118)
