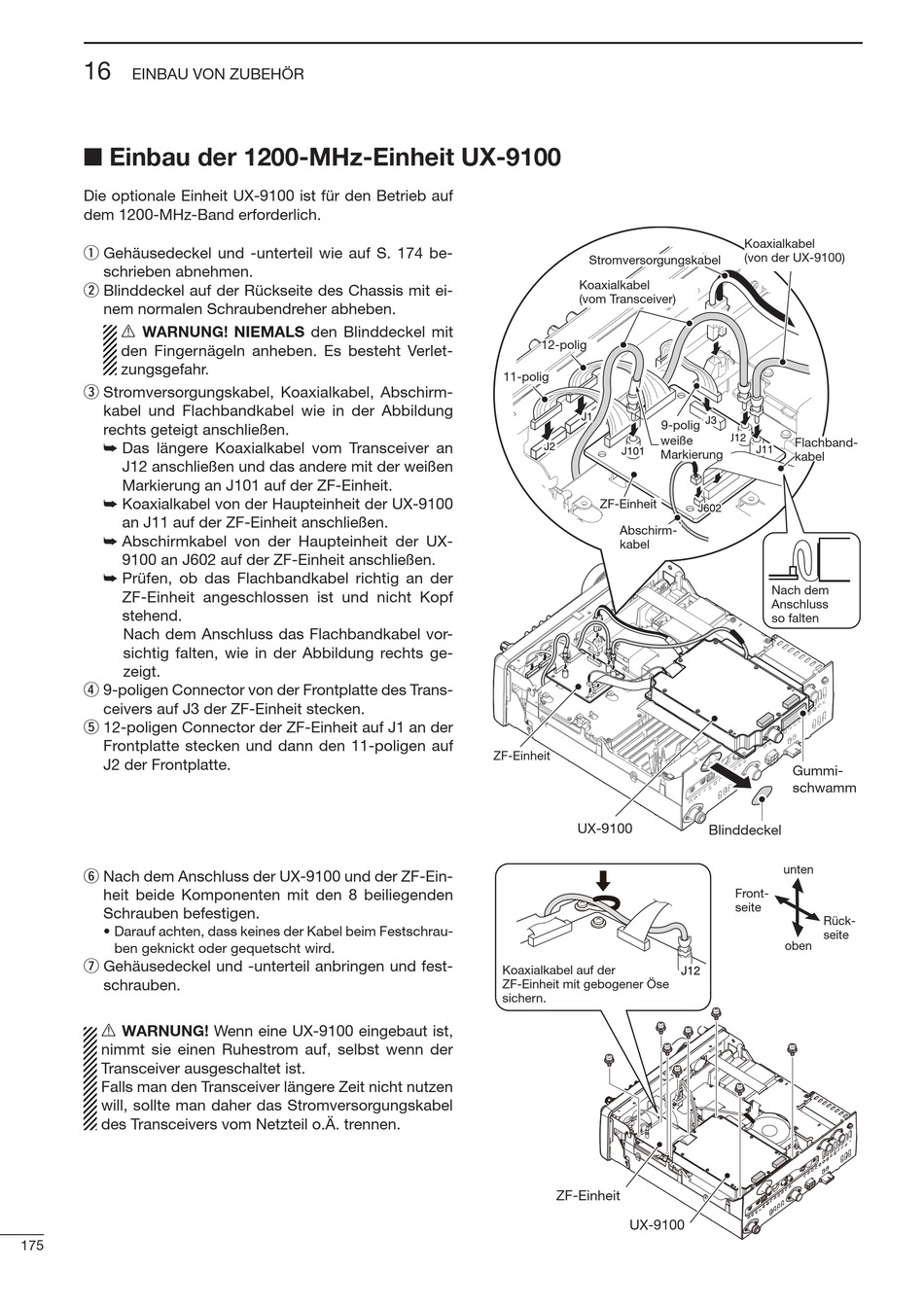

EINBAU VON ZUBEHÖR
■ Einbau der 1200-MHz-Einheit UX-9100
Die optionale Einheit UX-9100 ist für den Betrieb auf
dem 1200-MHz-Band erforderlich.
q Gehäusedeckel und -unterteil wie auf S. 174 be-
schrieben abnehmen.
w Blinddeckel auf der Rückseite des Chassis mit ei-
nem normalen Schraubendreher abheben.
R WARNUNG! NIEMALS den Blinddeckel mit
den Fingernägeln anheben. Es besteht Verlet-
zungsgefahr.
e Stromversorgungskabel, Koaxialkabel, Abschirm-
kabel und Flachbandkabel wie in der Abbildung
rechts geteigt anschließen.
➥ Das längere Koaxialkabel vom Transceiver an
J12 anschließen und das andere mit der weißen
Markierung an J101 auf der ZF-Einheit.
➥ Koaxialkabel von der Haupteinheit der UX-9100
an J11 auf der ZF-Einheit anschließen.
➥ Abschirmkabel von der Haupteinheit der UX-
9100 an J602 auf der ZF-Einheit anschließen.
➥ Prüfen, ob das Flachbandkabel richtig an der
ZF-Einheit angeschlossen ist und nicht Kopf
stehend.
Nach dem Anschluss das Flachbandkabel vor-
sichtig falten, wie in der Abbildung rechts ge-
zeigt.
r 9-poligen Connector von der Frontplatte des Trans-
ceivers auf J3 der ZF-Einheit stecken.
t 12-poligen Connector der ZF-Einheit auf J1 an der
Frontplatte stecken und dann den 11-poligen auf
J2 der Frontplatte.
y Nach dem Anschluss der UX-9100 und der ZF-Ein-
heit beide Komponenten mit den 8 beiliegenden
Schrauben befestigen.
• Darauf achten, dass keines der Kabel beim Festschrau-
ben geknickt oder gequetscht wird.
u Gehäusedeckel und -unterteil anbringen und fest-
schrauben.
R WARNUNG! Wenn eine UX-9100 eingebaut ist,
nimmt sie einen Ruhestrom auf, selbst wenn der
Transceiver ausgeschaltet ist.
Falls man den Transceiver längere Zeit nicht nutzen
will, sollte man daher das Stromversorgungskabel
des Transceivers vom Netzteil o.Ä. trennen.
175
Stromversorgungskabel
Koaxialkabel
(vom Transceiver)
12-polig
11-polig
9-polig
weiße
Markierung
ZF-Einheit
Abschirm-
kabel
ZF-Einheit
UX-9100
Koaxialkabel auf der
ZF-Einheit mit gebogener Öse
sichern.
ZF-Einheit
UX-9100
Koaxialkabel
(von der UX-9100)
Flachband-
kabel
Nach dem
Anschluss
so falten
Gummi-
schwamm
Blinddeckel
unten
Front-
seite
Rück-
seite
oben
