1

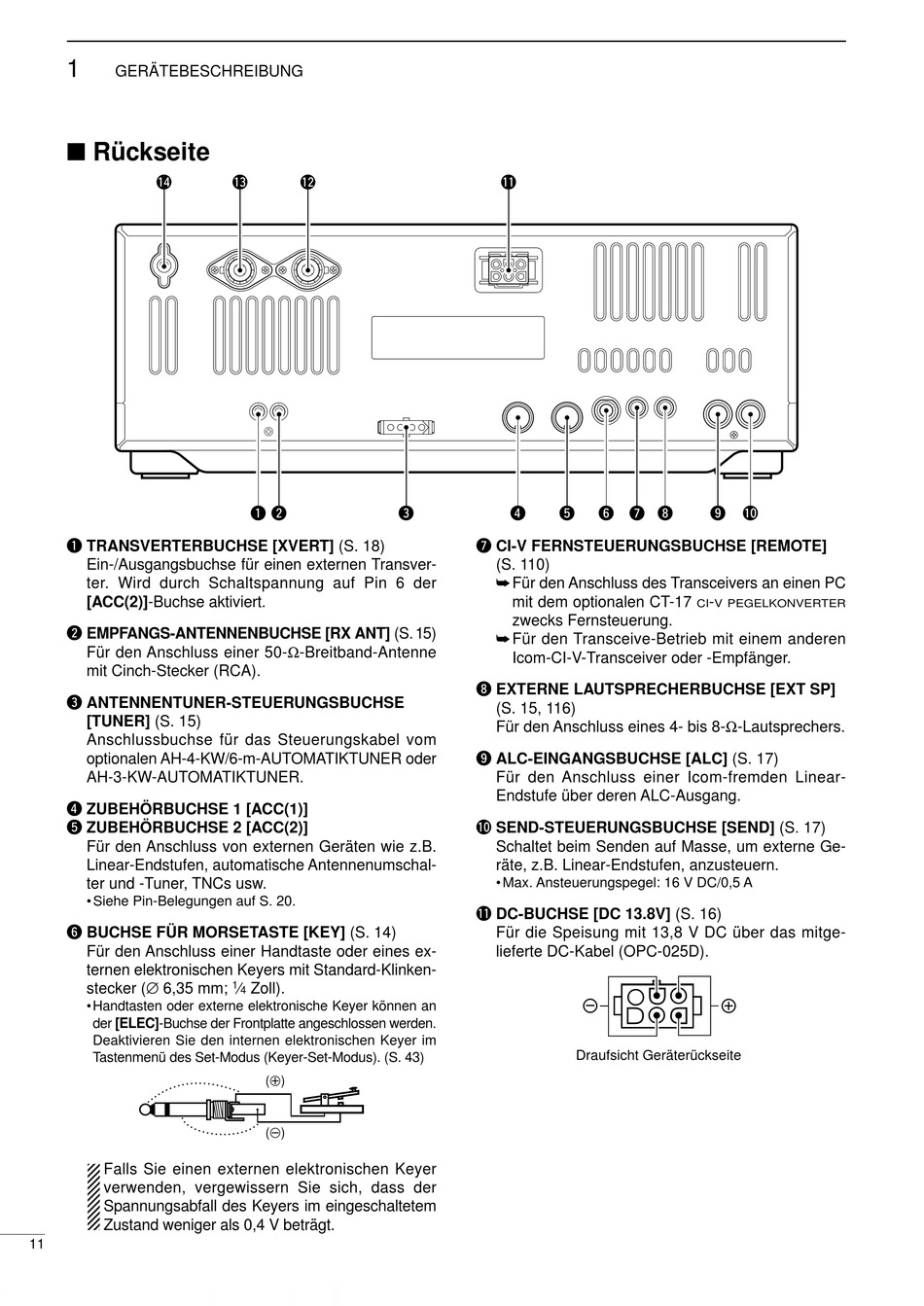

GERÄTEBESCHREIBUNG
Rückseite
!4
q TRANSVERTERBUCHSE [XVERT] (S. 18)
Ein-/Ausgangsbuchse für einen externen Transver-
ter. Wird durch Schaltspannung auf Pin 6 der
[ACC(2)]-Buchse aktiviert.
w EMPFANGS-ANTENNENBUCHSE [RX ANT] (S. 15)
Für den Anschluss einer 50-Ω-Breitband-Antenne
mit Cinch-Stecker (RCA).
e ANTENNENTUNER-STEUERUNGSBUCHSE
[TUNER] (S. 15)
Anschlussbuchse für das Steuerungskabel vom
optionalen AH-4-KW/6-m-AUTOMATIKTUNER oder
AH-3-KW-AUTOMATIKTUNER.
r ZUBEHÖRBUCHSE 1 [ACC(1)]
t ZUBEHÖRBUCHSE 2 [ACC(2)]
Für den Anschluss von externen Geräten wie z.B.
Linear-Endstufen, automatische Antennenumschal-
ter und -Tuner, TNCs usw.
• Siehe Pin-Belegungen auf S. 20.
y BUCHSE FÜR MORSETASTE [KEY] (S. 14)
Für den Anschluss einer Handtaste oder eines ex-
ternen elektronischen Keyers mit Standard-Klinken-
stecker (∅ 6,35 mm;
•Handtasten oder externe elektronische Keyer können an
der [ELEC]-Buchse der Frontplatte angeschlossen werden.
Deaktivieren Sie den internen elektronischen Keyer im
Tastenmenü des Set-Modus (Keyer-Set-Modus). (S. 43)
Falls Sie einen externen elektronischen Keyer
verwenden, vergewissern Sie sich, dass der
Spannungsabfall des Keyers im eingeschaltetem
Zustand weniger als 0,4 V beträgt.
11
!3
!2
q w
e
1
⁄
Zoll).
4
(+)
(_)
!1
r
t
y u i
u CI-V FERNSTEUERUNGSBUCHSE [REMOTE]
(S. 110)
Für den Anschluss des Transceivers an einen PC
mit dem optionalen CT-17
zwecks Fernsteuerung.
Für den Transceive-Betrieb mit einem anderen
Icom-CI-V-Transceiver oder -Empfänger.
i EXTERNE LAUTSPRECHERBUCHSE [EXT SP]
(S. 15, 116)
Für den Anschluss eines 4- bis 8-Ω-Lautsprechers.
o ALC-EINGANGSBUCHSE [ALC] (S. 17)
Für den Anschluss einer Icom-fremden Linear-
Endstufe über deren ALC-Ausgang.
!0 SEND-STEUERUNGSBUCHSE [SEND] (S. 17)
Schaltet beim Senden auf Masse, um externe Ge-
räte, z.B. Linear-Endstufen, anzusteuern.
• Max. Ansteuerungspegel: 16 V DC/0,5 A
!1 DC-BUCHSE [DC 13.8V] (S. 16)
Für die Speisung mit 13,8 V DC über das mitge-
lieferte DC-Kabel (OPC-025D).
Draufsicht Geräterückseite
o
!0
-
CI
V PEGELKONVERTER
