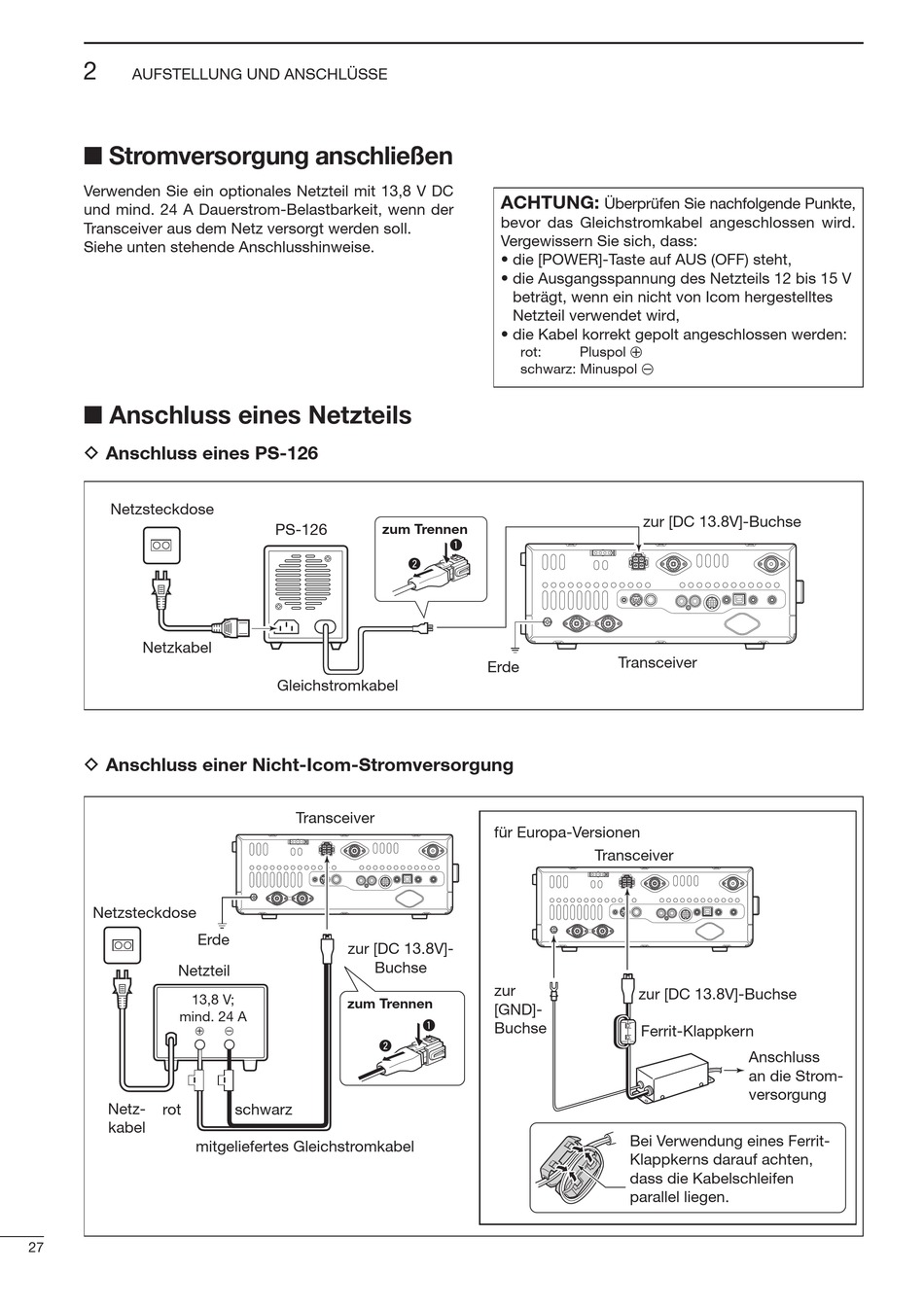

AUFSTELLUNG UND ANSCHLÜSSE
■ Stromversorgung anschließen
Verwenden Sie ein optionales Netzteil mit 13,8 V DC
und mind. 24 A Dauerstrom-Belastbarkeit, wenn der
Transceiver aus dem Netz versorgt werden soll.
Siehe unten stehende Anschlusshinweise.
■ Anschluss eines Netzteils
D Anschluss eines PS-126
Netzsteckdose
Netzkabel
D Anschluss einer Nicht-Icom-Stromversorgung
Netzsteckdose
Erde
Netzteil
13,8 V;
mind. 24 A
+
Netz-
rot
kabel
mitgeliefertes Gleichstromkabel
27
PS-126
zum Trennen
Gleichstromkabel
Transceiver
zur [DC 13.8V]-
Buchse
zum Trennen
_
w
schwarz
ACHTUNG:
bevor das Gleichstromkabel angeschlossen wird.
Vergewis sern Sie sich, dass:
• die [POWER]Taste auf AUS (OFF) steht,
• die Ausgangsspannung des Netzteils 12 bis 15 V
beträgt, wenn ein nicht von Icom hergestelltes
Netzteil verwendet wird,
• die Kabel korrekt gepolt angeschlossen werden:
Pluspol +
rot:
schwarz: Minuspol _
q
w
Erde
für Europa-Versionen
zur
[GND]-
Buchse
q
Überprüfen Sie nachfolgende Punkte,
zur [DC 13.8V]-Buchse
Transceiver
Transceiver
zur [DC 13.8V]-Buchse
Ferrit-Klappkern
Anschluss
an die Strom-
versorgung
Bei Verwendung eines Ferrit-
Klappkerns darauf achten,
dass die Kabelschleifen
parallel liegen.
