1
GERÄTEBESCHREIBUNG

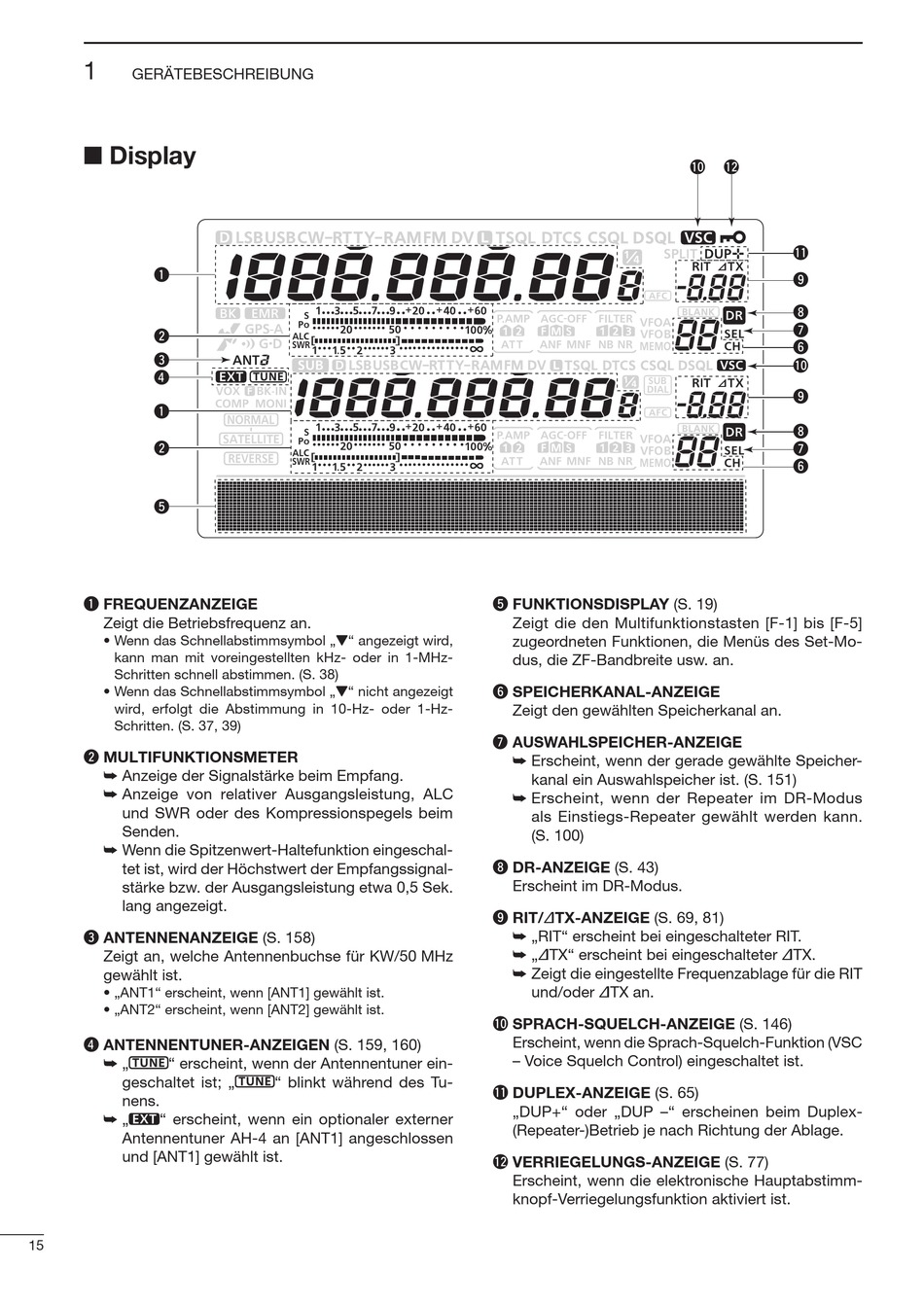

■ Display
q
w
e
r
q
w
t
q FREQUENZANZEIGE
Zeigt die Betriebsfrequenz an.
• Wenn das Schnellabstimmsymbol „Z" angezeigt wird,
kann man mit voreingestellten kHz- oder in 1-MHz-
Schritten schnell abstimmen. (S. 38)
• Wenn das Schnellabstimmsymbol „Z" nicht angezeigt
wird, erfolgt die Abstimmung in 10-Hz- oder 1-Hz-
Schrit ten. (S. 37, 39)
w MULTIFUNKTIONSMETER
➥ A nzeige der Signalstärke beim Empfang.
➥ A nzeige von relativer Ausgangsleistung, ALC
und SWR oder des Kompressionspegels beim
Senden.
➥ W enn die Spitzenwert-Haltefunktion eingeschal-
tet ist, wird der Höchstwert der Empfangssignal-
stärke bzw. der Ausgangsleistung etwa 0,5 Sek.
lang angezeigt.
e ANTENNENANZEIGE (S. 158)
Zeigt an, welche Antennenbuchse für KW/50 MHz
gewählt ist.
• „ANT1" erscheint, wenn [ANT1] gewählt ist.
• „ANT2" erscheint, wenn [ANT2] gewählt ist.
r ANTENNENTUNER-ANZEIGEN (S. 159, 160)
➥ „
" erscheint, wenn der Antennentuner ein-
geschaltet ist; „
nens.
➥ „
" erscheint, wenn ein optionaler externer
Antennentuner AH-4 an [ANT1] angeschlossen
und [ANT1] gewählt ist.
15
" blinkt während des Tu-
t FUNKTIONSDISPLAY (S. 19)
Zeigt die den Multifunktionstasten [F-1] bis [F-5]
zugeordneten Funktionen, die Menüs des Set-Mo-
dus, die ZF-Bandbreite usw. an.
y SPEICHERKANAL-ANZEIGE
Zeigt den gewählten Speicherkanal an.
u AUSWAHLSPEICHER-ANZEIGE
➥ Erscheint, wenn der gerade gewählte Speicher-
kanal ein Auswahlspeicher ist. (S. 151)
➥ Erscheint, wenn der Repeater im DR-Modus
als Einstiegs-Repeater gewählt werden kann.
(S. 100)
i DR-ANZEIGE (S. 43)
Erscheint im DR-Modus.
o RIT/∂TX-ANZEIGE (S. 69, 81)
➥ „ RIT" erscheint bei eingeschalteter RIT.
➥ „ ∂TX" erscheint bei eingeschalteter ∂TX.
➥ Zeigt die eingestellte Frequenzablage für die RIT
und/oder ∂TX an.
!0 SPRACH-SQUELCH-ANZEIGE (S. 146)
Erscheint, wenn die Sprach-Squelch-Funktion (VSC
– Voice Squelch Control) eingeschaltet ist.
!1 DUPLEX-ANZEIGE (S. 65)
„DUP+" oder „DUP –" erscheinen beim Duplex-
(Repeater-)Betrieb je nach Richtung der Ablage.
!2 VERRIEGELUNGS-ANZEIGE (S. 77)
Erscheint, wenn die elektronische Hauptabstimm-
knopf-Verriegelungsfunktion aktiviert ist.
!0
!2
!1
o
i
u
y
!0
o
i
u
y
