ERWEITERTE BEDIENUNGSANLEITUNG

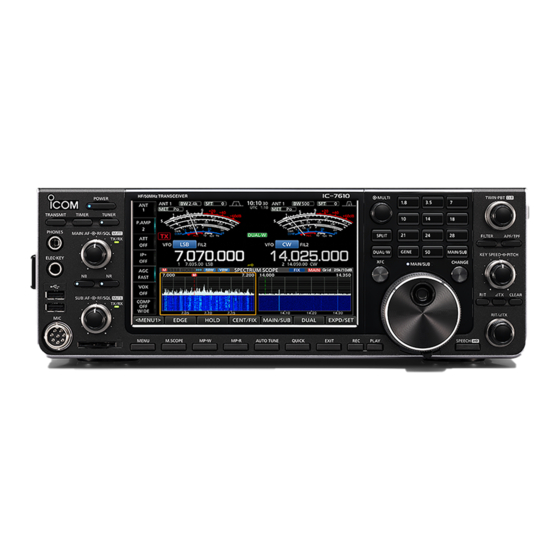

KW/50-MHz-TRANSCEIVER
i7610
Diese erweiterte Bedienungsanleitung enthält
detaillierte Hinweise zur umfassenden Nutzung
der Funktionen des Transceivers.
Die grundlegende Bedienung ist in der Basis-
Bedienungsanleitung beschrieben, die dem
Transceiver in gedruckter Form beiliegt.
EINLEITUNG
1 ERWEITERTE ANSCHLÜSSE
2 ERWEITERTE BEDIENUNG
3 ERWEITERTER SCOPE-BETRIEB
4 SPRACHRECORDER
5 SENDESPRACHSPEICHER
6 NUTZUNG VON SPEICHERMEDIEN (ERWEITERT)
7 SPEICHERBETRIEB
8 SUCHLAUF
9 UHR UND TIMER (ERWEITERT)
10 BETRIEB MIT ANTENNENTUNER (ERWEITERT)
11 WEITERE FUNKTIONEN
12 WARTUNG (ERWEITERT)
13 UPDATE DER FIRMWARE
INDEX
