Rückseite - Icom IC-7300 Basis Bedienungsanleitung

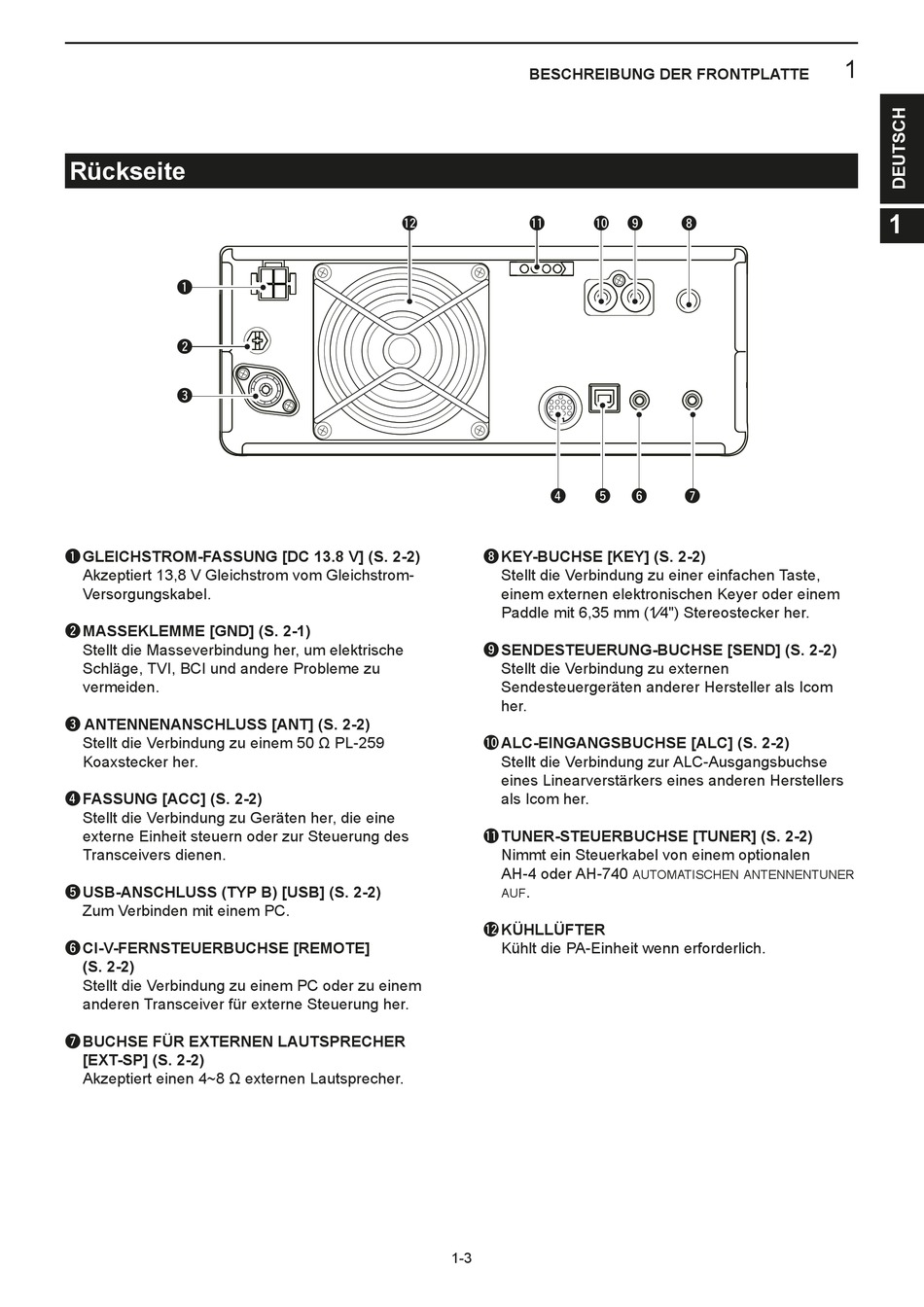

Rückseite
q
w
e
q GLEICHSTROM-FASSUNG [DC 13.8 V] (S. 2-2)
Versorgungskabel.
w MASSEKLEMME [GND] (S. 2-1)
vermeiden.
e ANTENNENANSCHLUSS [ANT] (S. 2-2)
Koaxstecker her.
r FASSUNG [ACC] (S. 2-2)
externe Einheit steuern oder zur Steuerung des
Transceivers dienen.
t USB-ANSCHLUSS (TYP B) [USB] (S. 2-2)
y CI-V-FERNSTEUERBUCHSE [REMOTE]
(S. 2-2)
Stellt die Verbindung zu einem PC oder zu einem
anderen Transceiver für externe Steuerung her.
u BUCHSE FÜR EXTERNEN LAUTSPRECHER
[EXT-SP] (S. 2-2)
BESCHREIBUNG DER FRONTPLATTE
!2 !1
r
i KEY-BUCHSE [KEY] (S. 2-2)
einem externen elektronischen Keyer oder einem
o SENDESTEUERUNG-BUCHSE [SEND] (S. 2-2)
Stellt die Verbindung zu externen
Sendesteuergeräten anderer Hersteller als Icom
her.
!0 ALC-EINGANGSBUCHSE [ALC] (S. 2-2)
Stellt die Verbindung zur ALC-Ausgangsbuchse
eines Linearverstärkers eines anderen Herstellers
als Icom her.
!1 TUNER-STEUERBUCHSE [TUNER] (S. 2-2)
Nimmt ein Steuerkabel von einem optionalen
.
AUF
!2 KÜHLLÜFTER
Kühlt die PA-Einheit wenn erforderlich.
1-3
!0 o i
t y u
AUTOMATISCHEN ANTENNENTUNER
