ERWEITERTE BEDIENUNGSANLEITUNG

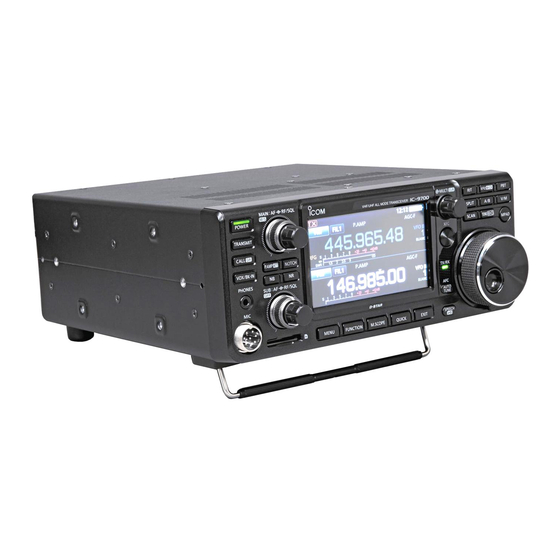

VHF/UHF-ALLMODE-TRANSCEIVER
1 ERWEITERTE BEDIENUNG
i9700
2 SPRACHRECORDER
3 SENDESPRACHSPEICHER
4 SPEICHERBETRIEB
5 SUCHLAUF
6 WEITERE FUNKTIONEN
7 GPS-BETRIEB (GRUNDBEDIENUNG)
8 GPS-BETRIEB (ERWEITERT)
9 D-STAR-BETRIEB (GRUNDBEDIENUNG)
10 D-STAR-BETRIEB (ERWEITERT)
11 DV-GATEWAY-FUNKTION
12 BETRIEB IM DD-MODUS
13 UPDATE DER FIRMWARE
