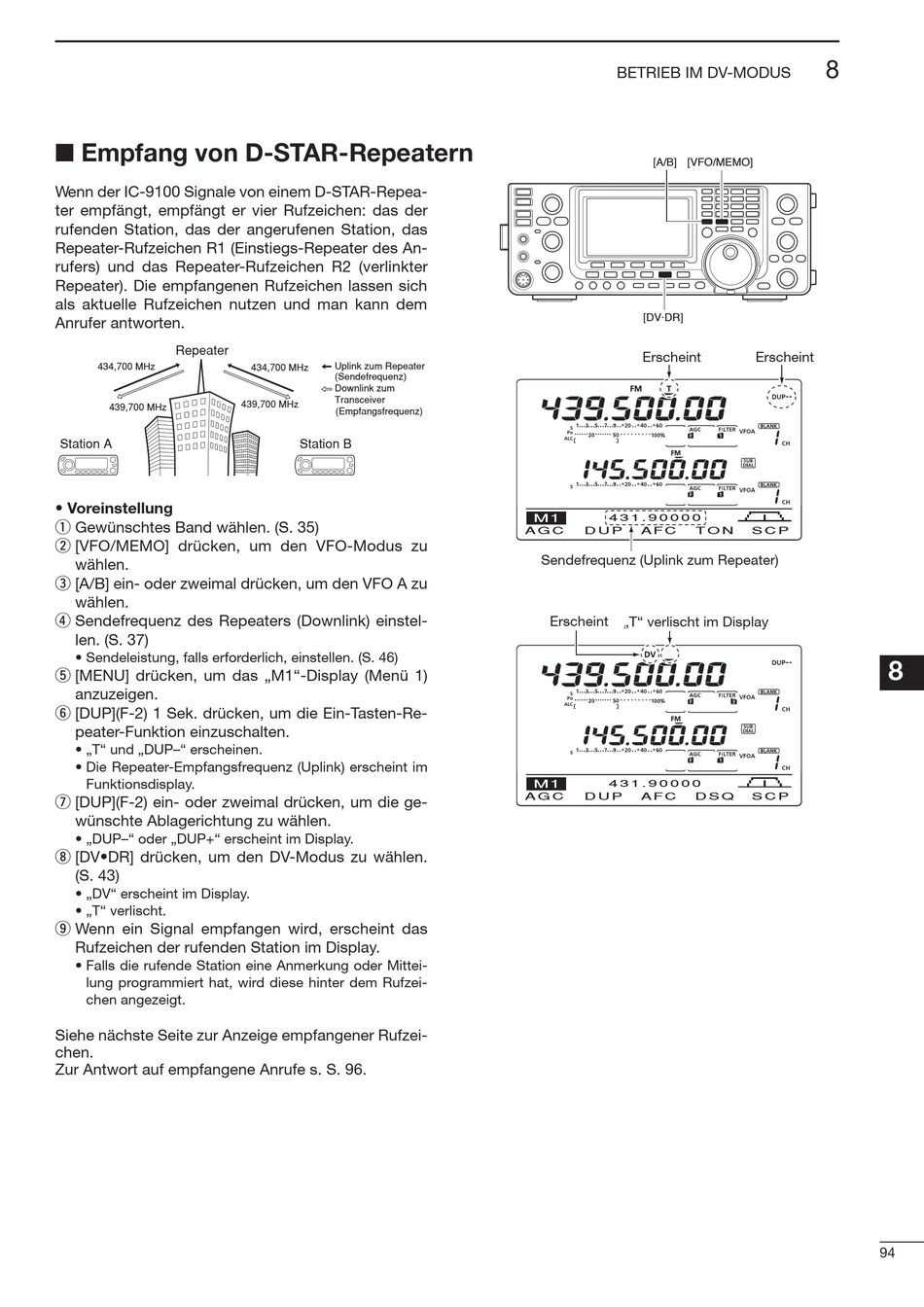

■ Empfang von D-STAR-Repeatern

Wenn der IC-9100 Signale von einem D-STAR-Repea-
ter emp fängt, empfängt er vier Rufzeichen: das der
rufenden Sta tion, das der angerufenen Station, das
Repeater-Rufzeichen R1 (Einstiegs-Repeater des An-
rufers) und das Repeater-Rufzeichen R2 (verlinkter
Repeater). Die empfangenen Rufzeichen lassen sich
als aktuelle Rufzeichen nutzen und man kann dem
Anrufer antworten.
Repeater
434,700 MHz
439,700 MHz
Station A
• Voreinstellung
q Gewünschtes Band wählen. (S. 35)
w [VFO/MEMO] drücken, um den VFO-Modus zu
wählen.
e [A/B] ein- oder zweimal drücken, um den VFO A zu
wählen.
r Sendefrequenz des Repeaters (Downlink) einstel-
len. (S. 37)
• Sendeleistung, falls erforderlich, einstellen. (S. 46)
t [MENU] drücken, um das „M1"-Display (Menü 1)
anzuzeigen.
y [DUP](F-2) 1 Sek. drücken, um die Ein-Tasten-Re-
peater-Funktion einzuschalten.
• „T" und „DUP–" erscheinen.
• Die Repeater­Empfangsfrequenz (Uplink) erscheint im
Funktionsdisplay.
u [DUP](F-2) ein- oder zweimal drücken, um die ge-
wünschte Ablagerichtung zu wählen.
• „DUP–" oder „DUP+" erscheint im Display.
i [DV•DR] drücken, um den DV-Modus zu wählen.
(S. 43)
• „DV" erscheint im Display.
• „T" verlischt.
o Wenn ein Signal empfangen wird, erscheint das
Rufzeichen der rufenden Station im Display.
• Falls die rufende Station eine Anmerkung oder Mittei-
lung programmiert hat, wird diese hinter dem Rufzei-
chen angezeigt.
Siehe nächste Seite zur Anzeige empfangener Rufzei-
chen.
Zur Antwort auf empfangene Anrufe s. S. 96.
Uplink zum Repeater
434,700 MHz
(Sendefrequenz)
Downlink zum
Transceiver
439,700 MHz
(Empfangsfrequenz)
Station B
BETRIEB IM DV-MODUS
[A/B] [VFO/MEMO]
[DV·DR]
Erscheint
M1 4 3 1 . 9 0 0 0 0
A G C D U P A F C T O N
Sendefrequenz (Uplink zum Repeater)
Erscheint
„T" verlischt im Display
M1
4 3 1 . 9 0 0 0 0
A G C D U P A F C D S Q
8
Erscheint
1
2
3
4
S C P
5
6
7
8
9
10
11
S C P
12
13
14
15
16
17
18
19
20
21
