1
GERÄTEBESCHREIBUNG

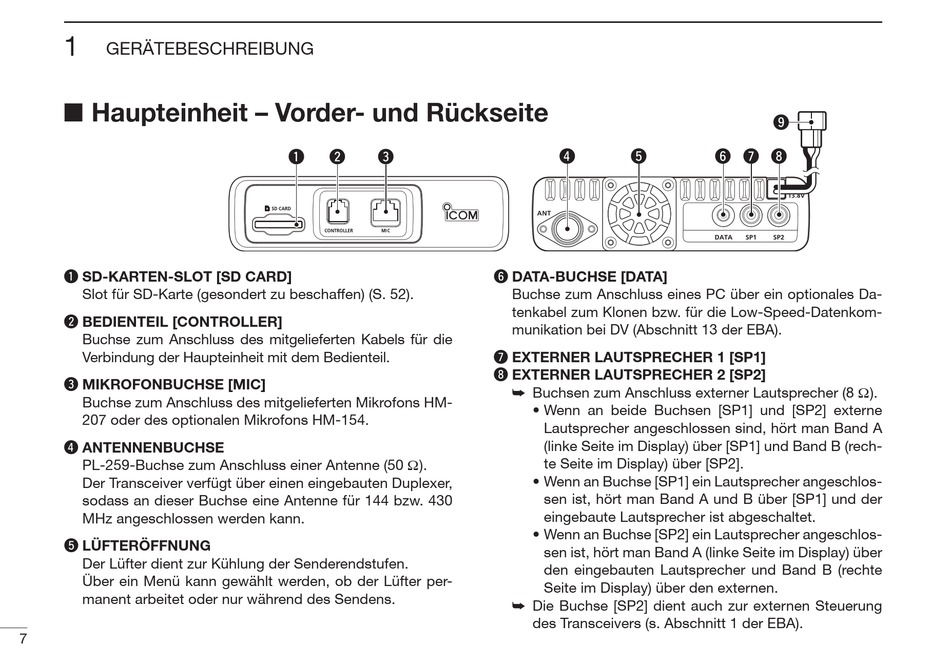

■ Haupteinheit – Vorder- und Rückseite
q Sd-kARTEN-SLOT [Sd CARd]
Slot für SD-Karte (gesondert zu beschaffen) (S. 52).
w BEDIENTEIL [CONTROLLER]
Buchse zum Anschluss des mitgelieferten Kabels für die
Verbindung der Haupteinheit mit dem Bedienteil.
e MIkROFONBUCHSE [MIC]
Buchse zum Anschluss des mitgelieferten Mikrofons HM-
207 oder des optionalen Mikrofons HM-154.
r ANTENNENBUCHSE
PL-259-Buchse zum Anschluss einer Antenne (50 W).
Der Transceiver verfügt über einen eingebauten Duplexer,
sodass an dieser Buchse eine Antenne für 144 bzw. 430
MHz angeschlossen werden kann.
t LÜFTERÖFFNUNG
Der Lüfter dient zur Kühlung der Senderendstufen.
Über ein Menü kann gewählt werden, ob der Lüfter per-
manent arbeitet oder nur während des Sendens.
7
q w e
r t
y DATA-BUCHSE [DATA]
Buchse zum Anschluss eines PC über ein optionales Da-
tenkabel zum Klonen bzw. für die Low-Speed-Datenkom-
munikation bei DV (Abschnitt 13 der EBA).
u EXTERNER LAUTSPRECHER 1 [SP1]
i EXTERNER LAUTSPRECHER 2 [SP2]
➥ Buchsen zum Anschluss externer Lautsprecher (8 W).
• Wenn an beide Buchsen [SP1] und [SP2] externe
Lautsprecher angeschlossen sind, hört man Band A
(linke Seite im Display) über [SP1] und Band B (rech-
te Seite im Display) über [SP2].
• Wenn an Buchse [SP1] ein Lautsprecher angeschlos-
sen ist, hört man Band A und B über [SP1] und der
eingebaute Lautsprecher ist abgeschaltet.
• Wenn an Buchse [SP2] ein Lautsprecher angeschlos-
sen ist, hört man Band A (linke Seite im Display) über
den eingebauten Lautsprecher und Band B (rechte
Seite im Display) über den externen.
➥ Die Buchse [SP2] dient auch zur externen Steuerung
des Transceivers (s. Abschnitt 1 der EBA).
o
y u i
