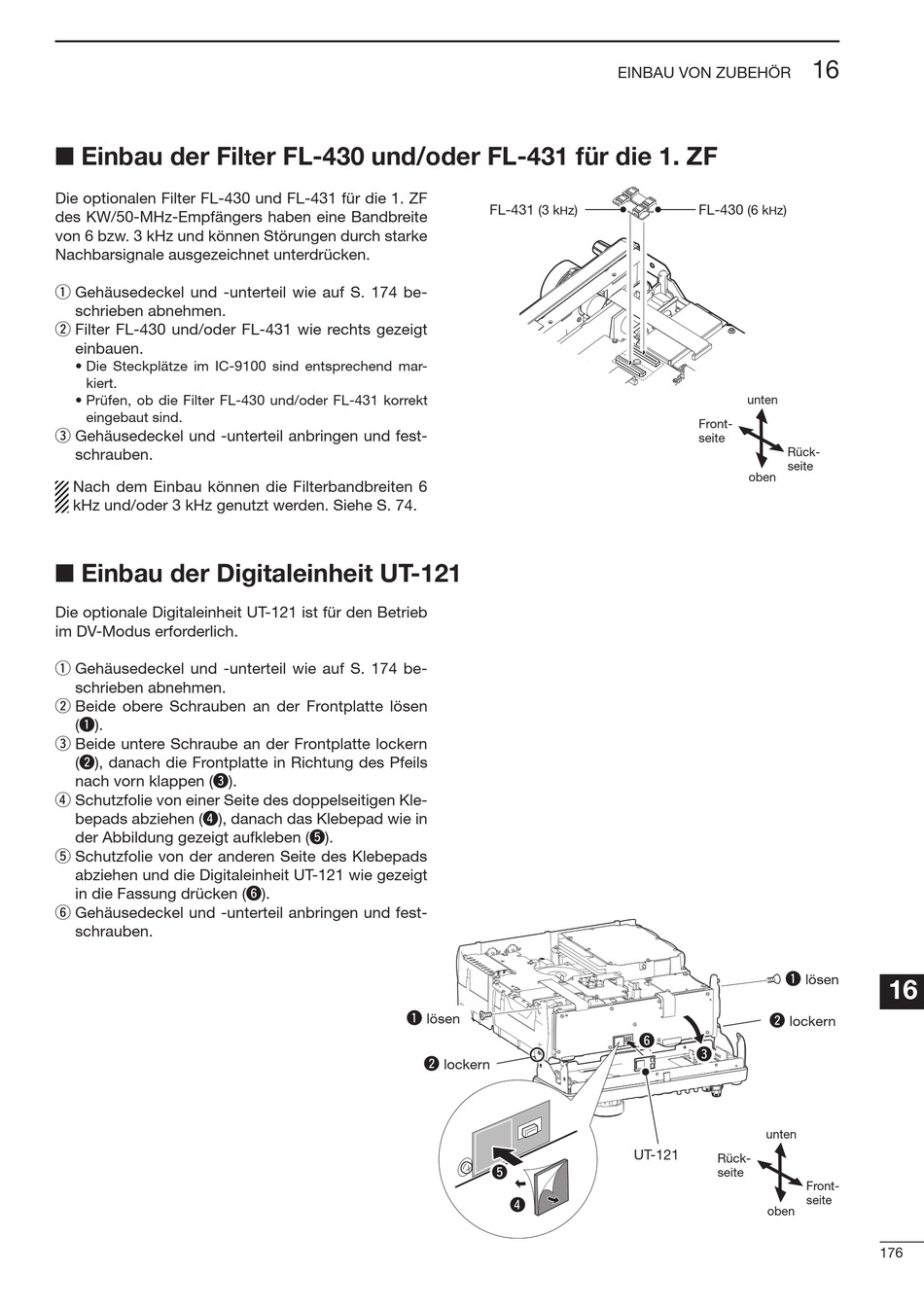

■ Einbau der Fil
Die optionalen Filter FL-430 und FL-431 für die 1. ZF
des KW/50-MHz-Empfängers haben eine Bandbreite
von 6 bzw. 3 kHz und können Störungen durch starke
Nachbarsignale ausgezeichnet unterdrücken.
q Gehäusedeckel und -unterteil wie auf S. 174 be-
schrieben abnehmen.
w Filter FL-430 und/oder FL-431 wie rechts gezeigt
einbauen.
• Die Steckplätze im IC­9100 sind entsprechend mar-
kiert.
• Prüfen, ob die Filter FL­430 und/oder FL­431 korrekt
eingebaut sind.
e Gehäusedeckel und -unterteil anbringen und fest-
schrauben.
Nach dem Einbau können die Filterbandbreiten 6
kHz und/oder 3 kHz genutzt werden. Siehe S. 74.

■ Einbau der Digitaleinheit UT-121

Die optionale Digitaleinheit UT-121 ist für den Betrieb
im DV-Modus erforderlich.
q Gehäusedeckel und -unterteil wie auf S. 174 be-
schrieben abnehmen.
w Beide obere Schrauben an der Frontplatte lösen
(q).
e Beide untere Schraube an der Frontplatte lockern
(w), danach die Frontplatte in Richtung des Pfeils
nach vorn klappen (e).
r Schutzfolie von einer Seite des doppelseitigen Kle-
bepads abziehen (r), danach das Klebepad wie in
der Abbildung gezeigt aufkleben (t).
t Schutzfolie von der anderen Seite des Klebepads
abziehen und die Digitaleinheit UT-121 wie gezeigt
in die Fassung drücken (y).
y Gehäusedeckel und -unterteil anbringen und fest-
schrauben.
er FL-430 und/oder FL-431 für die 1. ZF
t
q
FL-431
(3 k z)
h
lösen
w lockern
t
r
EINBAU VON ZUBEHÖR
FL-430
(6 k z)
h
unten
Front-
seite
Rück-
seite
oben
q
w lockern
y
e
unten
UT-121
Rück-
seite
oben
16
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
lösen
16
17
18
19
20
21
Front-
seite
176
