1
GERÄTEBESCHREIBUNG

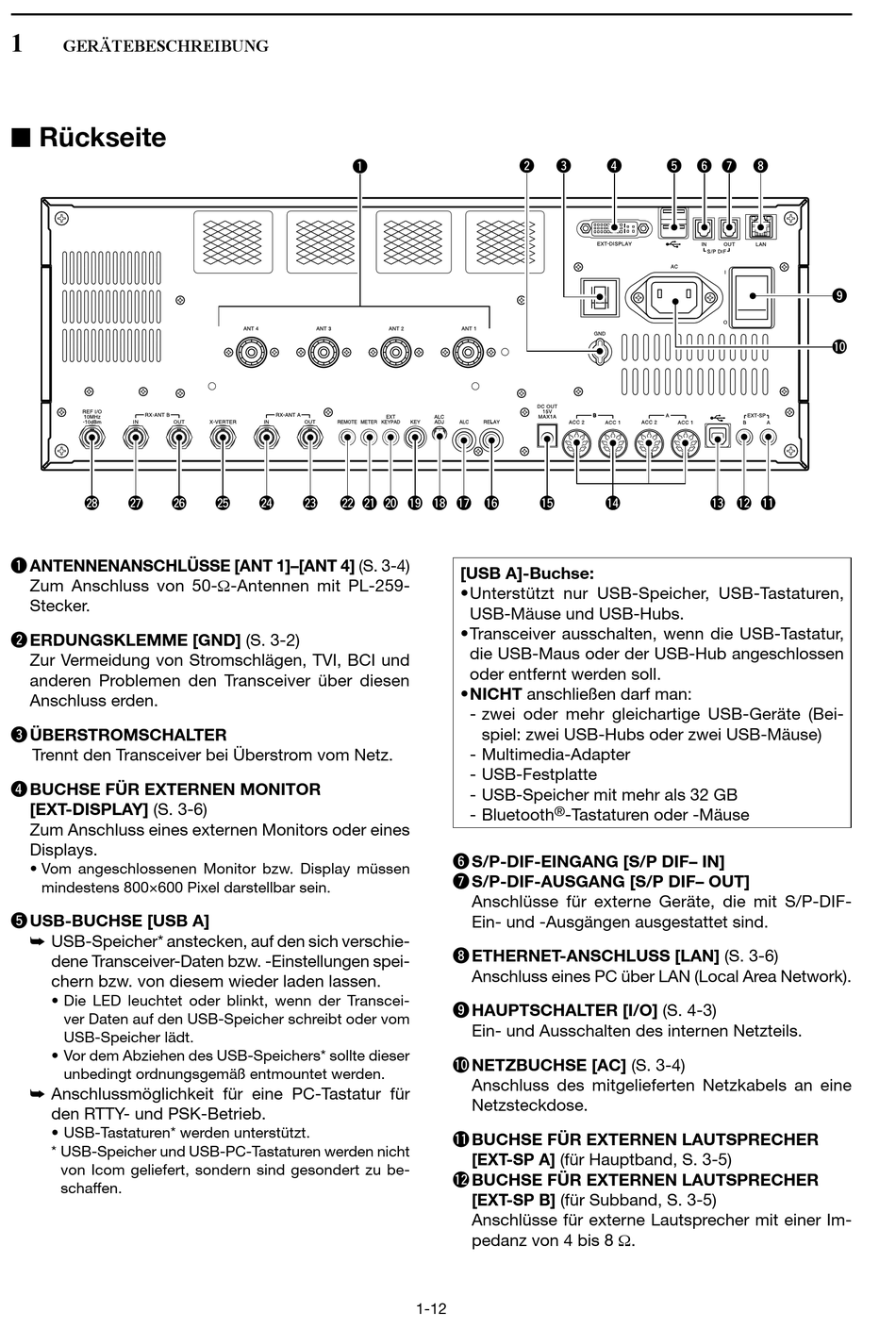

■ Rückseite
@8 @7 @6
q ANTENNENANSCHLÜSSE [ANT 1]–[ANT 4] (S. 3-4)
Zum Anschluss von 50-Ω-Antennen mit PL-259-
Stecker.
w ERDUNGSKLEMME [GND] (S. 3-2)
Zur Vermeidung von Stromschlägen, TVI, BCI und
anderen Problemen den Transceiver über diesen
Anschluss erden.
e ÜBERSTROMSCHALTER
Trennt den Transceiver bei Überstrom vom Netz.
r BUCHSE FÜR EXTERNEN MONITOR
[EXT-DISPLAY] (S. 3-6)
Zum Anschluss eines externen Monitors oder eines
Displays.
• Vom angeschlossenen Monitor bzw. Display müssen
mindestens 800×600 Pixel darstellbar sein.
t USB-BUCHSE [USB A]
➥ USB-Speicher* anstecken, auf den sich verschie-
dene Transceiver-Daten bzw. -Einstellungen spei-
chern bzw. von diesem wieder laden lassen.
• Die LED leuchtet oder blinkt, wenn der Transcei-
ver Daten auf den USB-Speicher schreibt oder vom
USB-Speicher lädt.
• Vor dem Abziehen des USB-Speichers* sollte dieser
unbedingt ordnungsgemäß entmountet werden.
➥ Anschlussmöglichkeit für eine PC-Tastatur für
den RTTY- und PSK-Betrieb.
• USB-Tastaturen* werden unterstützt.
* USB-Speicher und USB-PC-Tastaturen werden nicht
von Icom geliefert, sondern sind gesondert zu be-
schaffen.
q
@5 @4 @3 @2 @1 @0
w e
L
!9 !8 !7 !6 !5
[USB A]-Buchse:
• Unterstützt nur USB-Speicher, USB-Tastaturen,
USB-Mäuse und USB-Hubs.
• Transceiver ausschalten, wenn die USB-Tastatur,
die USB-Maus oder der USB-Hub angeschlossen
oder entfernt werden soll.
• NICHT anschließen darf man:
- zwei oder mehr gleichartige USB-Geräte (Bei-
spiel: zwei USB-Hubs oder zwei USB-Mäuse)
- Multimedia-Adapter
- USB-Festplatte
- USB-Speicher mit mehr als 32 GB
®
- Bluetooth -Tastaturen oder -Mäuse
y S/P-DIF-EINGANG [S/P DIF– IN]
u S/P-DIF-AUSGANG [S/P DIF– OUT]
Anschlüsse für externe Geräte, die mit S/P-DIF-
Ein- und -Ausgängen ausgestattet sind.
i ETHERNET-ANSCHLUSS [LAN] (S. 3-6)
Anschluss eines PC über LAN (Local Area Network).
o HAUPTSCHALTER [I/O] (S. 4-3)
Ein- und Ausschalten des internen Netzteils.
!0 NETZBUCHSE [AC] (S. 3-4)
Anschluss des mitgelieferten Netzkabels an eine
Netzsteckdose.
!1 BUCHSE FÜR EXTERNEN LAUTSPRECHER
[EXT-SP A] (für Hauptband, S. 3-5)
!2 BUCHSE FÜR EXTERNEN LAUTSPRECHER
[EXT-SP B] (für Subband, S. 3-5)
Anschlüsse für externe Lautsprecher mit einer Im-
pe danz von 4 bis 8 Ω.
1-12
r t y u i
B
!4 !3 !2 !1
o
!0
