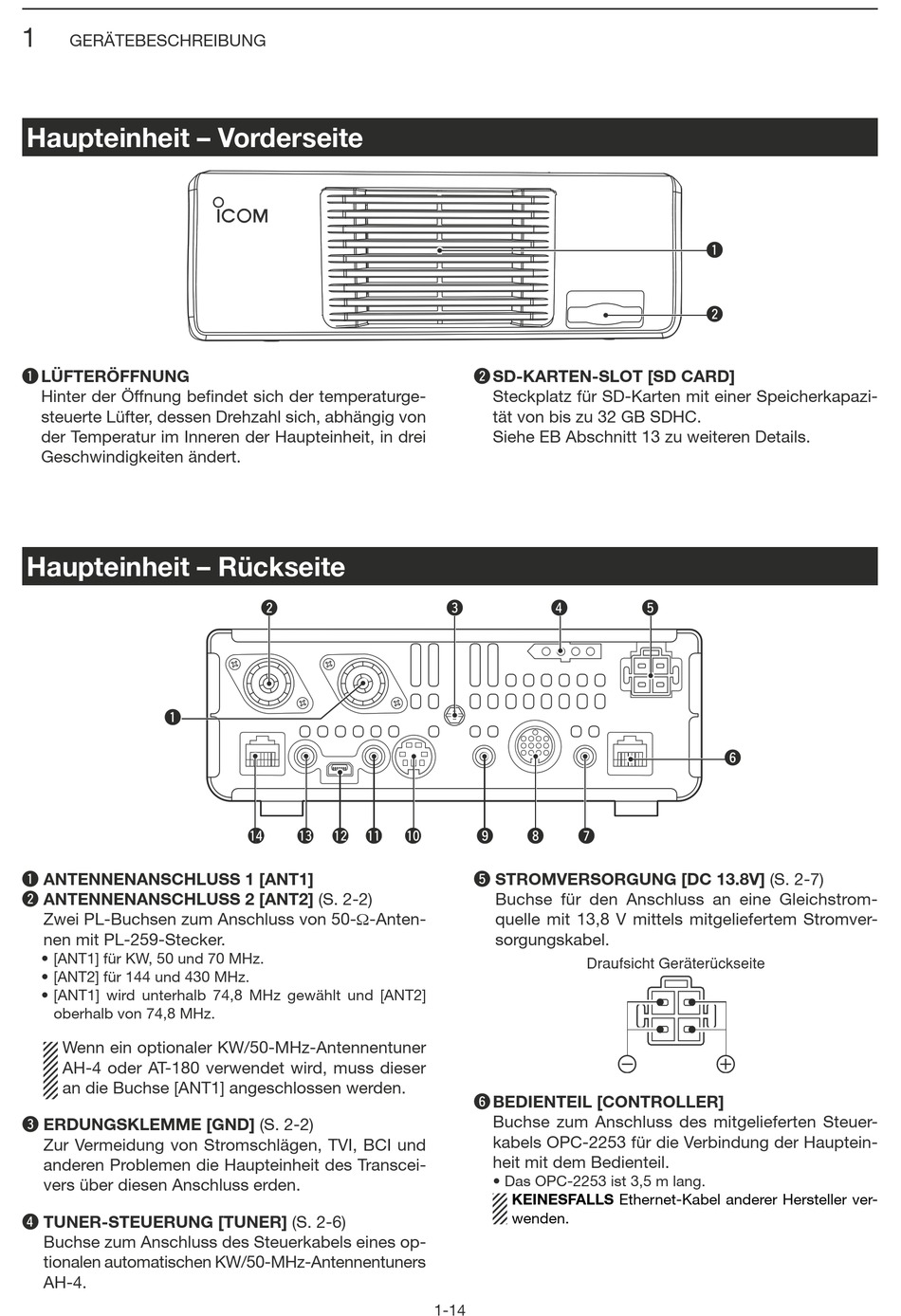

GERÄTEBESCHREIBUNG
Haupteinheit – Vorderseite
q
Hinter der Öffnung befindet sich der temperaturge-
steuerte Lüfter, dessen Drehzahl sich, abhängig von
der Temperatur im Inneren der Haupteinheit, in drei
Geschwindigkeiten ändert.
Haupteinheit – Rückseite
q
q ANTENNENANSCHLUSS 1 [ANT1]
w ANTENNENANSCHLUSS 2 [ANT2] (S. 2-2)
Zwei PL-Buchsen zum Anschluss von 50- -Anten-
nen mit PL-259-Stecker.
oberhalb von 74,8 MHz.
Wenn ein optionaler KW/50-MHz-Antennentuner
AH-4 oder AT-180 verwendet wird, muss dieser
an die Buchse [ANT1] angeschlossen werden.
e ERDUNGSKLEMME [GND] (S. 2-2)
Zur Vermeidung von Stromschlägen, TVI, BCI und
anderen Problemen die Haupteinheit des Transcei-
vers über diesen Anschluss erden.
r TUNER-STEUERUNG [TUNER] (S. 2-6)
Buchse zum Anschluss des Steuerkabels eines op-
tionalen automatischen KW/50-MHz-Antennentuners
AH-4.
w
!4
!3
!2
!1
!0
w SD-KARTEN-SLOT [SD CARD]
Steckplatz für SD-Karten mit einer Speicherkapazi-
tät von bis zu 32 GB SDHC.
Siehe EB Abschnitt 13 zu weiteren Details.
e
r
o
i
u
t STROMVERSORGUNG [DC 13.8V] (S. 2-7)
Buchse für den Anschluss an eine Gleichstrom-
quelle mit 13,8 V mittels mitgeliefertem Stromver-
sorgungskabel.
Draufsicht Geräterückseite
y BEDIENTEIL [CONTROLLER]
Buchse zum Anschluss des mitgelieferten Steuer-
kabels OPC-2253 für die Verbindung der Hauptein-
heit mit dem Bedienteil.
KEINESFALLS Ethernet-Kabel anderer Hersteller ver-
wenden.
1-14
q
w
t
y
