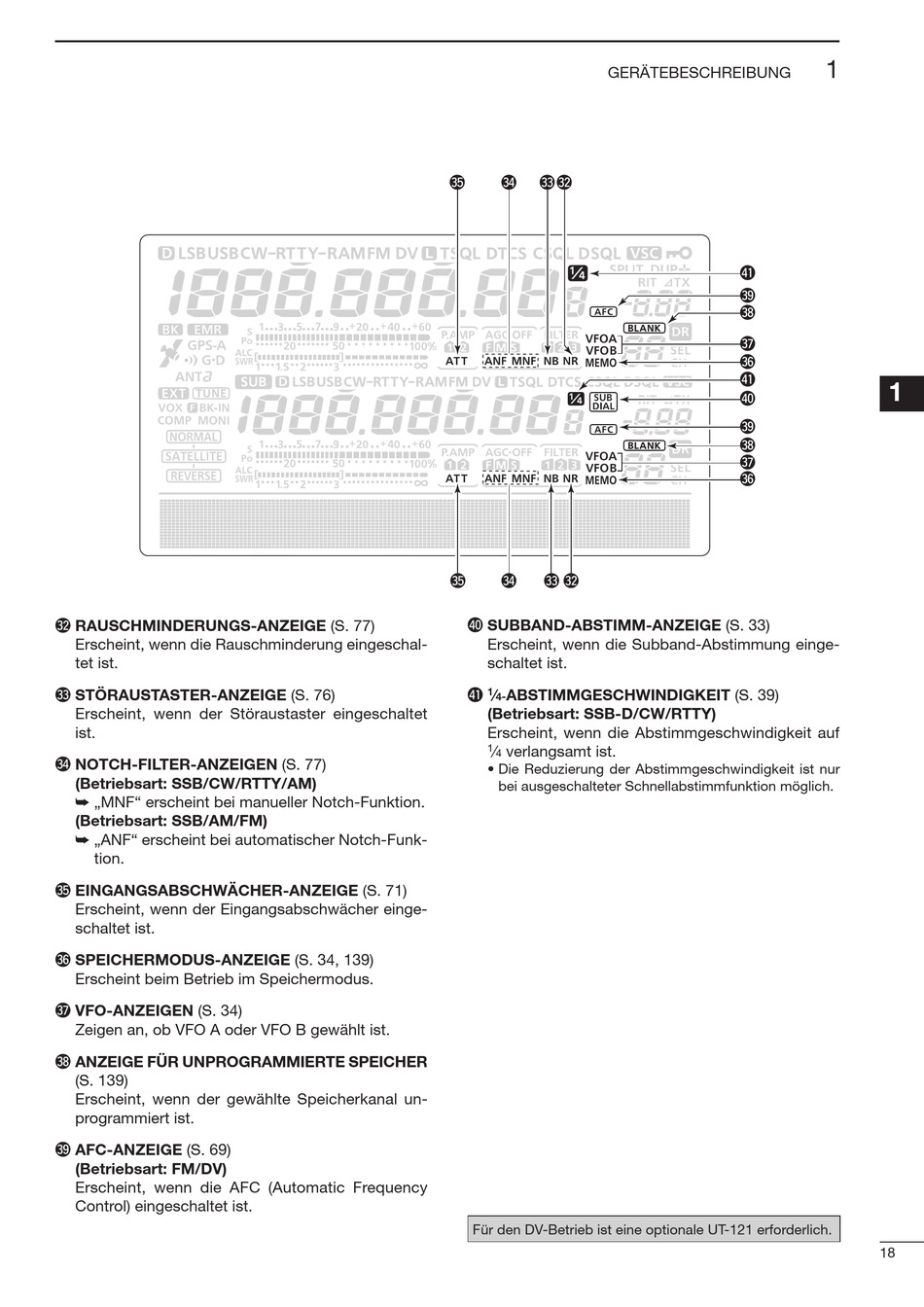

#2 RAUSCHMINDERUNGS-ANZEIGE (S. 77)
Erscheint, wenn die Rauschminderung eingeschal-
tet ist.
#3 STÖRAUSTASTER-ANZEIGE (S. 76)
Erscheint, wenn der Störaustaster eingeschaltet
ist.
#4 NOTCH-FILTER-ANZEIGEN (S. 77)
(Betriebsart: SSB/CW/RTTY/AM)
➥ „ MNF" erscheint bei manueller Notch-Funktion.
(Betriebsart: SSB/AM/FM)
➥ „ ANF" erscheint bei automatischer Notch-Funk-
tion.
#5 EINGANGSABSCHWÄCHER-ANZEIGE (S. 71)
Erscheint, wenn der Eingangsabschwächer einge-
schaltet ist.
#6 SPEICHERMODUS-ANZEIGE (S. 34, 139)
Erscheint beim Betrieb im Speichermodus.
#7 VFO-ANZEIGEN (S. 34)
Zeigen an, ob VFO A oder VFO B gewählt ist.
#8 ANZEIGE FÜR UNPROGRAMMIERTE SPEICHER
(S. 139)
Erscheint, wenn der gewählte Speicherkanal un-
programmiert ist.
#9 AFC-ANZEIGE (S. 69)
(Betriebsart: FM/DV)
Erscheint, wenn die AFC (Automatic Frequency
Control) eingeschaltet ist.
GERÄTEBESCHREIBUNG
#5
#4
#3 # 2
#5
#4
#3 #2
$0 SUBBAND-ABSTIMM-ANZEIGE (S. 33)
Erscheint, wenn die Subband-Abstimmung einge-
schaltet ist.
1
⁄
ABSTIMMGESCHWINDIGKEIT (S. 39)
$1
4 -
(Betriebsart: SSB-D/CW/RTTY)
Erscheint, wenn die Abstimmgeschwindigkeit auf
1
⁄
verlangsamt ist.
4
• Die Reduzierung der Abstimmgeschwindigkeit ist nur
bei ausgeschalteter Schnellabstimmfunktion möglich.
Für den DV-Betrieb ist eine optionale UT-121 erforderlich.
1
$1
#9
#8
#7
#6
$1
1
$0
2
#9
#8
#7
3
#6
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
