1
GERÄTEBESCHREIBUNG

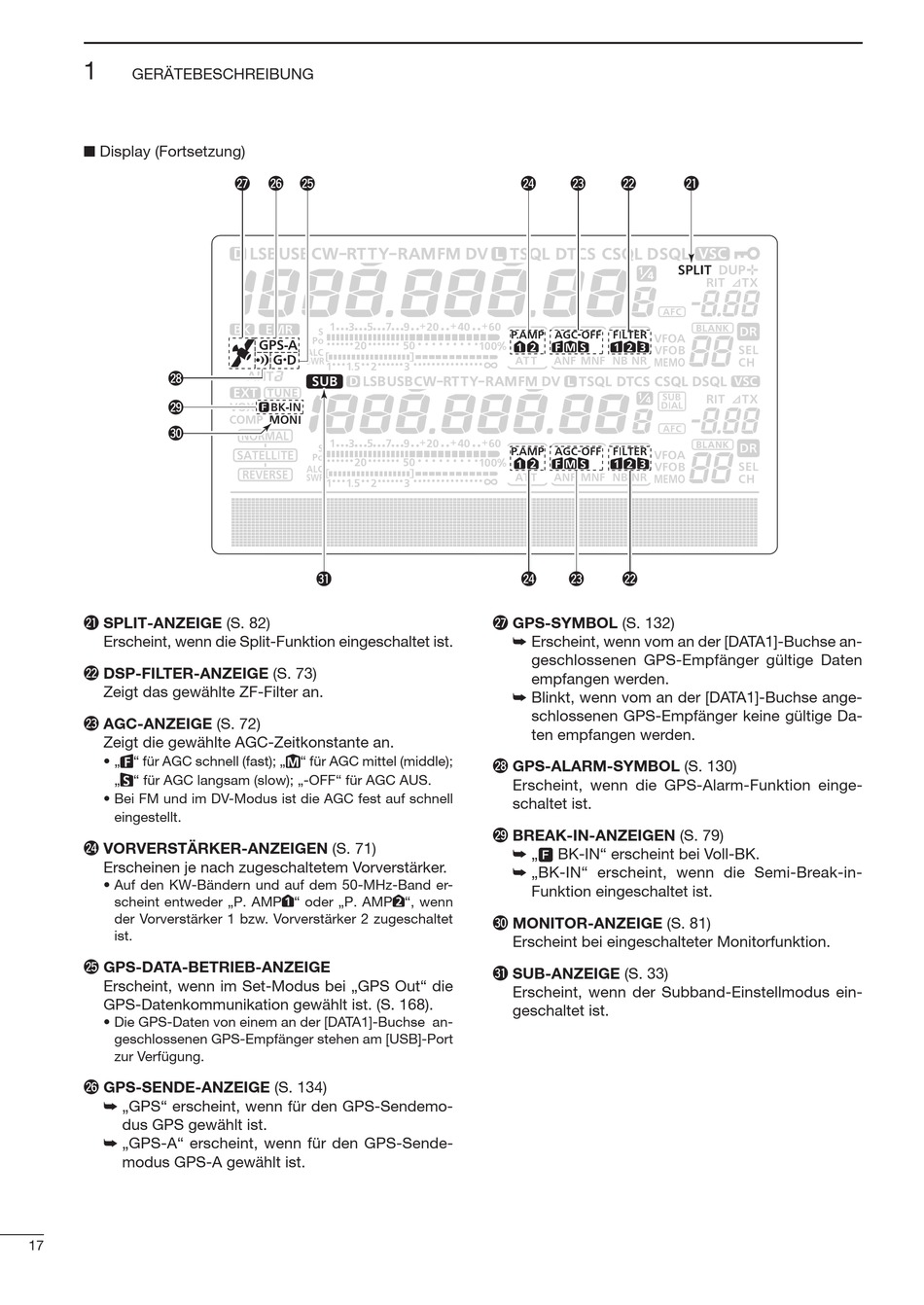

■ Display (Fortsetzung)
@8
@9
#0
@1 SPLIT-ANZEIGE (S. 82)
E rscheint, wenn die Split-Funktion eingeschaltet ist.
@2 DSP-FILTER-ANZEIGE (S. 73)
Zeigt das gewählte ZF-Filter an.
@3 AGC-ANZEIGE (S. 72)
Zeigt die gewählte AGC-Zeitkonstante an.
• „ " für AGC schnell (fast); „ " für AGC mittel (middle);
„ " für AGC langsam (slow); „-OFF" für AGC AUS.
• Bei FM und im DV­Modus ist die AGC fest auf schnell
eingestellt.
@4 VORVERSTÄRKER-ANZEIGEN (S. 71)
Erscheinen je nach zugeschaltetem Vorverstärker.
• Auf den KW­Bändern und auf dem 50­MHz­Band er-
scheint entweder „P. AMP " oder „P. AMP ", wenn
der Vorverstärker 1 bzw. Vorverstärker 2 zugeschaltet
ist.

@5 GPS-DATA-BETRIEB-ANZEIGE

Erscheint, wenn im Set-Modus bei „GPS Out" die
GPS-Datenkommunikation gewählt ist. (S. 168).
• Die GPS­Daten von einem an der [DATA1]­Buchse an-
geschlossenen GPS-Empfänger stehen am [USB]-Port
zur Verfügung.
@6 GPS-SENDE-ANZEIGE (S. 134)
➥ „ GPS" erscheint, wenn für den GPS-Sendemo-
dus GPS gewählt ist.
➥ „ GPS-A" erscheint, wenn für den GPS-Sende-
modus GPS-A gewählt ist.
17
@7 @6 @5
#1
@4 @3 @2
@4 @3 @2
@7 GPS-SYMBOL (S. 132)
➥ Erscheint, wenn vom an der [DATA1]-Buchse an-
geschlossenen GPS-Empfänger gültige Daten
empfangen werden.
➥ B linkt, wenn vom an der [DATA1]-Buchse ange-
schlossenen GPS-Empfänger keine gültige Da-
ten empfangen werden.
@8 GPS-ALARM-SYMBOL (S. 130)
Erscheint, wenn die GPS-Alarm-Funktion einge-
schaltet ist.
@9 BREAK-IN-ANZEIGEN (S. 79)
➥ „ F BK-IN" erscheint bei Voll-BK.
➥ „ BK-IN" erscheint, wenn die Semi-Break-in-
Funktion eingeschaltet ist.
#0 MONITOR-ANZEIGE (S. 81)
Erscheint bei eingeschalteter Monitorfunktion.
#1 SUB-ANZEIGE (S. 33)
Erscheint, wenn der Subband-Einstellmodus ein-
geschaltet ist.
@1
