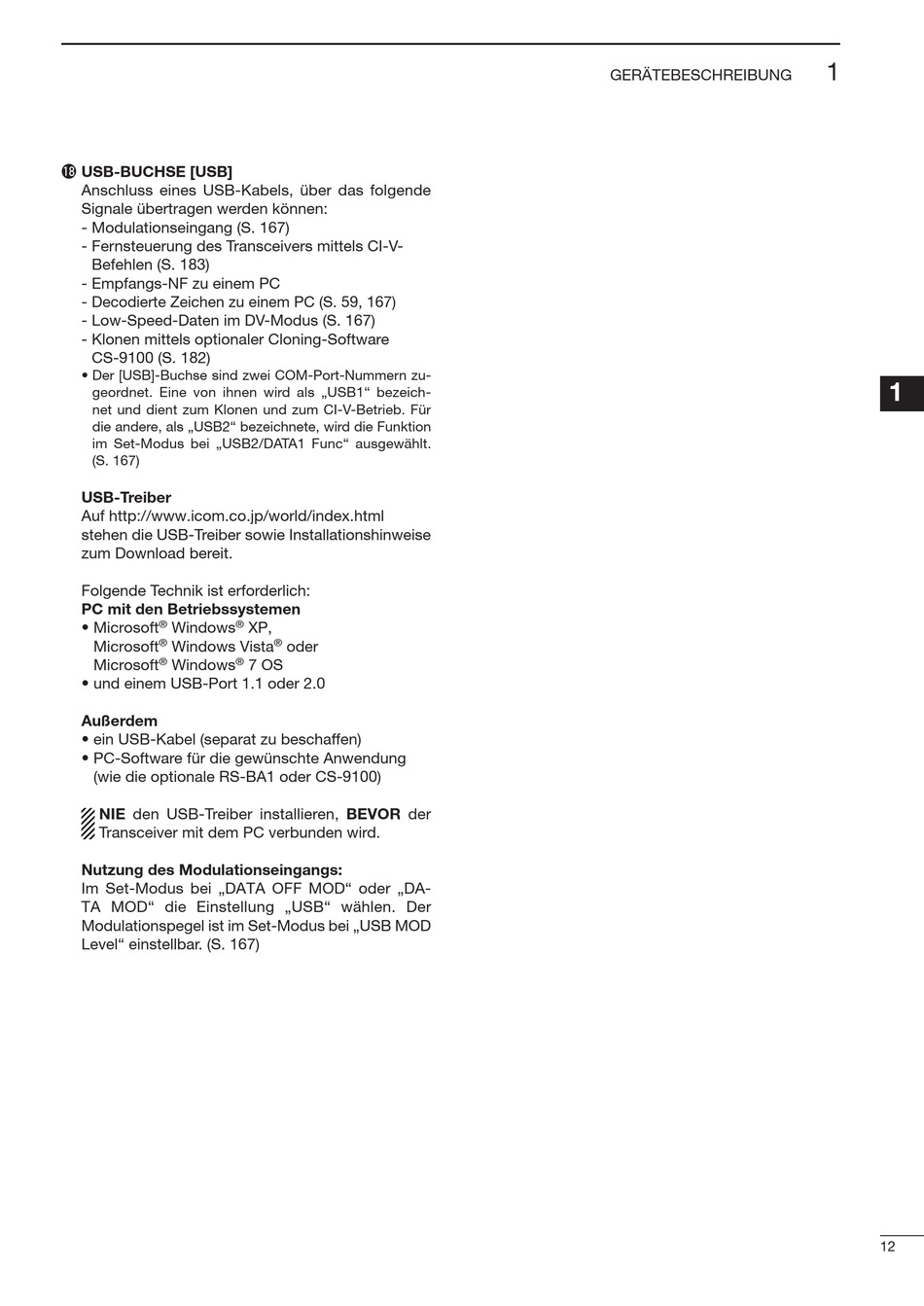

!8 USB-BUCHSE [USB]
Anschluss eines USB-Kabels, über das folgende
Signale übertragen werden können:
- Modulationseingang (S. 167)
- Fernsteuerung des Transceivers mittels CI-V-
Befehlen (S. 183)
- Empfangs-NF zu einem PC
- Decodierte Zeichen zu einem PC (S. 59, 167)
- Low-Speed-Daten im DV-Modus (S. 167)
- Klonen mittels optionaler Cloning-Software
CS-9100 (S. 182)
• Der [USB]­Buchse sind zwei COM­Port­Nummern zu-
geordnet. Eine von ihnen wird als „USB1" bezeich-
net und dient zum Klonen und zum CI-V-Betrieb. Für
die andere, als „USB2" bezeichnete, wird die Funk tion
im Set-Modus bei „USB2/DATA1 Func" ausgewählt.
(S. 167)
USB-Treiber
Auf http://www.icom.co.jp/world/index.html
stehen die USB-Treiber sowie Installationshinweise
zum Download bereit.
Folgende Technik ist erforderlich:
PC mit den Betriebssystemen
® ®
• Microsoft Windows
Microsoft ® Windows Vista
Microsoft ® Windows ®
• und einem USB-Port 1.1 oder 2.0
Außerdem
• ein USB-Kabel (separat zu beschaffen)
• PC-Software für die gewünschte Anwendung
(wie die optionale RS-BA1 oder CS-9100)
NIE den USB-Treiber installieren, BEVOR der
Transcei ver mit dem PC verbunden wird.
Nutzung des Modulationseingangs:
Im Set-Modus bei „DATA OFF MOD" oder „DA-
TA MOD" die Einstellung „USB" wählen. Der
Modulations pegel ist im Set-Modus bei „USB MOD
Level" einstellbar. (S. 167)
XP,
® oder
7 OS
