1

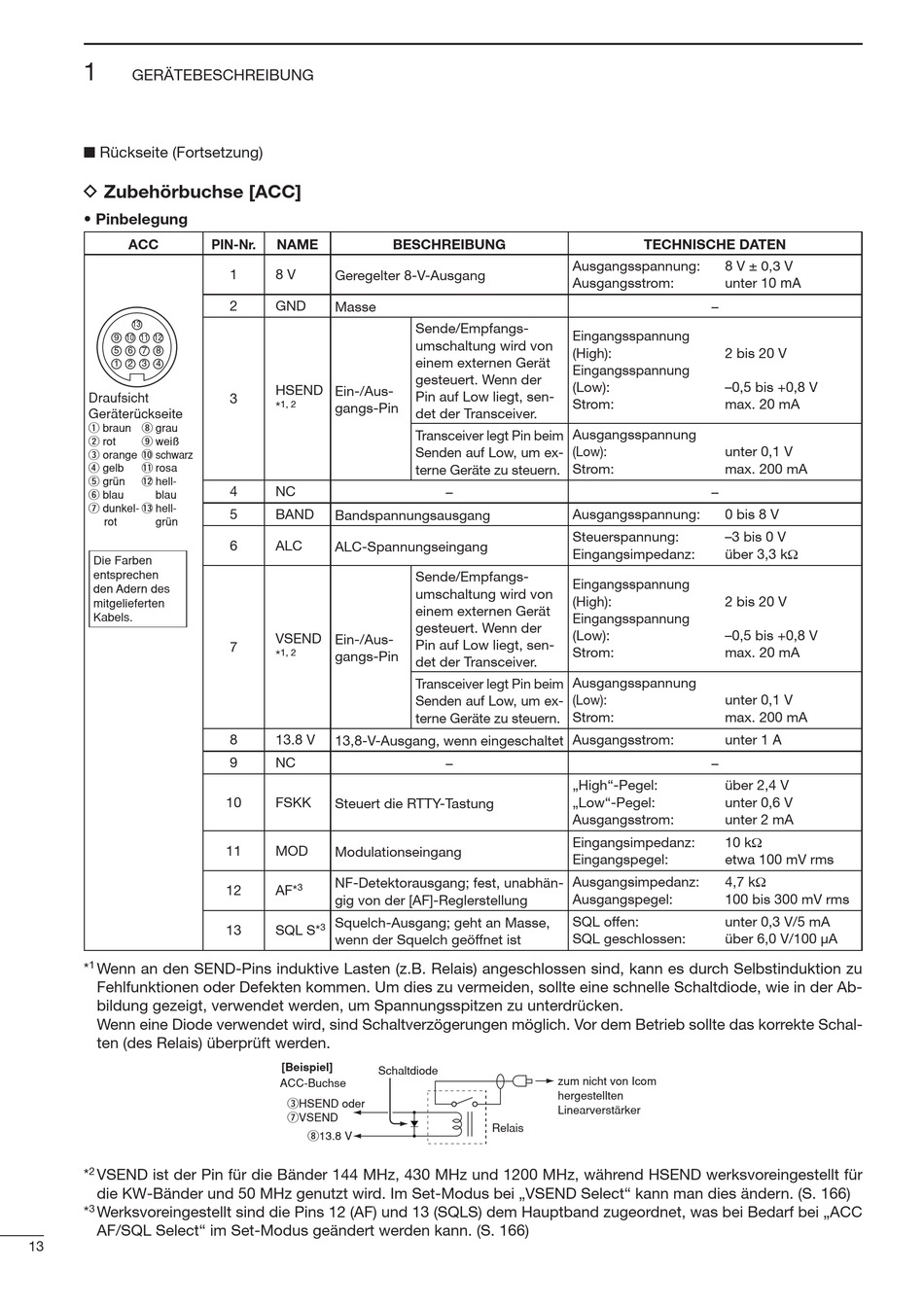

GERÄTEBESCHREIBUNG
■ Rückseite (Fortsetzung)
D Zubehörbuchse [ACC]
• Pinbelegung
ACC
13
9 10 11 12
5
6
7
8
1 2 3 4
Draufsicht
Geräterückseite
q braun
grau
i
w rot
weiß
o
e orange
schwarz
!0
r gelb
rosa
!1
t grün
hell-
!2
y blau
blau
u dunkel-
hell-
!3
rot
grün
Die Farben
entsprechen
den Adern des
mitgelieferten
Kabels.
*
1
Wenn an den SEND-Pins induktive Lasten (z.B. Relais) angeschlossen sind, kann es durch Selbstinduktion zu
Fehlfunktionen oder Defekten kommen. Um dies zu vermeiden, sollte eine schnelle Schaltdiode, wie in der Ab-
bildung gezeigt, verwendet werden, um Spannungsspitzen zu unterdrücken.
Wenn eine Diode verwendet wird, sind Schaltverzögerungen möglich. Vor dem Betrieb sollte das korrekte Schal-
ten (des Relais) überprüft werden.
*
2
VSEND ist der Pin für die Bänder 144 MHz, 430 MHz und 1200 MHz, während HSEND werksvoreingestellt für
die KW-Bänder und 50 MHz genutzt wird. Im Set-Modus bei „VSEND Select" kann man dies ändern. (S. 166)
*
3
Werksvoreingestellt sind die Pins 12 (AF) und 13 (SQLS) dem Hauptband zugeordnet, was bei Bedarf bei „ACC
AF/SQL Select" im Set-Modus geändert werden kann. (S. 166)
13
PIN-Nr.
NAME
1
8 V
Geregelter 8-V-Ausgang
2
GND
Masse
HSEND
Ein-/Aus-
3
*
1, 2
gangs-Pin
4
NC
5
BAND
Bandspannungsausgang
6
ALC
ALC-Spannungseingang
VSEND
Ein-/Aus-
7
*
1, 2
gangs-Pin
8
13.8 V
13,8-V-Ausgang, wenn eingeschaltet Ausgangsstrom:
9
NC
10
FSKK
Steuert die RTTYTastung
11
MOD
Modulationseingang
NF-Detektorausgang; fest, unabhän-
12
AF*
3
gig von der [AF]-Reglerstellung
Squelch-Ausgang; geht an Masse,
13
SQL S*
3
wenn der Squelch geöffnet ist
[Beispiel]
Schaltdiode
ACC-Buchse
eHSEND oder
uVSEND
i13.8 V
BESCHREIBUNG
Sende/Empfangs-
umschaltung wird von
einem externen Gerät
gesteuert. Wenn der
Pin auf Low liegt, sen-
det der Transceiver.
Transceiver legt Pin beim
Senden auf Low, um ex-
terne Geräte zu steuern.
–
Sende/Empfangs-
umschaltung wird von
einem externen Gerät
gesteuert. Wenn der
Pin auf Low liegt, sen-
det der Transceiver.
Transceiver legt Pin beim
Senden auf Low, um ex-
terne Geräte zu steuern.
–
zum nicht von Icom
hergestellten
Linearverstärker
Relais
TECHNISCHE DATEN
Ausgangsspannung:
8 V ± 0,3 V
Ausgangsstrom:
unter 10 mA
–
Eingangsspannung
(High):
2 bis 20 V
Eingangsspannung
(Low):
–0,5 bis +0,8 V
Strom:
max. 20 mA
Ausgangsspannung
(Low):
unter 0,1 V
Strom:
max. 200 mA
–
Ausgangsspannung:
0 bis 8 V
Steuerspannung:
–3 bis 0 V
Eingangsimpedanz:
über 3,3 kΩ
Eingangsspannung
(High):
2 bis 20 V
Eingangsspannung
(Low):
–0,5 bis +0,8 V
Strom:
max. 20 mA
Ausgangsspannung
(Low):
unter 0,1 V
Strom:
max. 200 mA
unter 1 A
–
„High"-Pegel:
über 2,4 V
„Low"-Pegel:
unter 0,6 V
Ausgangsstrom:
unter 2 mA
Eingangsimpedanz:
10 kΩ
Eingangspegel:
etwa 100 mV rms
Ausgangsimpedanz:
4,7 kΩ
Ausgangspegel:
100 bis 300 mV rms
SQL offen:
unter 0,3 V/5 mA
SQL geschlossen:
über 6,0 V/100 µA
