5

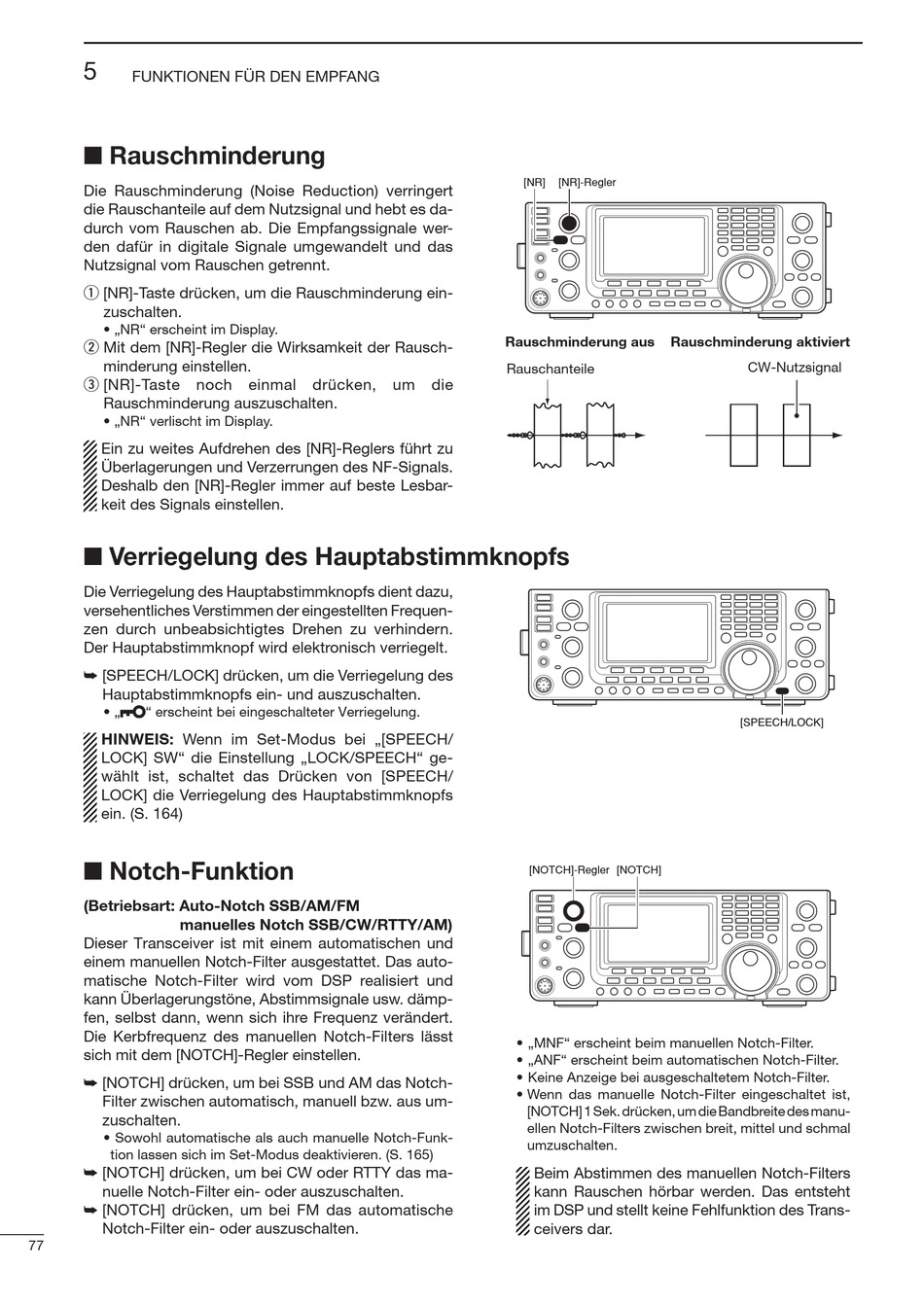

FUNKTIONEN FÜR DEN EMPFANG

■ Rauschminderung

Die Rauschminderung (Noise Reduction) verringert
die Rauschanteile auf dem Nutzsignal und hebt es da-
durch vom Rauschen ab. Die Empfangssignale wer-
den dafür in digitale Signale umgewandelt und das
Nutz signal vom Rauschen getrennt.
q [NR]-Taste drücken, um die Rauschminderung ein-
zu schal ten.
• „NR" erscheint im Display.
w Mit dem [NR]-Regler die Wirksamkeit der Rausch-
minderung einstellen.
e [NR]-Taste noch
Rauschminderung auszuschalten.
• „NR" verlischt im Display.
Ein zu weites Aufdrehen des [NR]-Reglers führt zu
Überlagerungen und Verzerrungen des NF-Signals.
Deshalb den [NR]-Regler immer auf beste Les bar-
keit des Signals einstellen.

■ Verriegelung des Hauptabstimmknopfs

Die Verriegelung des Hauptabstimmknopfs dient dazu,
ve r se hentliches Verstimmen der eingestellten Frequen-
zen durch unbeabsichtigtes Drehen zu verhindern.
Der Hauptabstimmknopf wird elek tro nisch verriegelt.
➥ [SPEECH/LOCK] drücken, um die Ver rie ge lung des
Hauptabstimmknopfs ein- und auszuschalten.
• „ " erscheint bei eingeschalteter Verriegelung.
HINWEIS: Wenn im Set-Modus bei „[SPEECH/
LOCK] SW" die Einstellung „LOCK/SPEECH" ge-
wählt ist, schaltet das Drücken von [SPEECH/
LOCK] die Verriegelung des Hauptabstimmknopfs
ein. (S. 164)

■ Notch-Funktion

(Betriebsart: Auto-Notch SSB/AM/FM
manuelles Notch SSB/CW/RTTY/AM)
Dieser Transceiver ist mit einem automatischen und
einem manuellen Notch-Filter ausgestattet. Das auto -
matische Notch-Filter wird vom DSP realisiert und
kann Über lagerungstöne, Ab stimm sig nale usw. dämp-
fen, selbst dann, wenn sich ihre Fre quenz ver ändert.
Die Kerb fre quenz des manuellen Notch-Fil ters lässt
sich mit dem [NOTCH]-Regler einstellen.
➥ [NOTCH] drücken, um bei SSB und AM das Notch-
Filter zwischen automatisch, manuell bzw. aus um -
zuschalten.
• Sowohl automatische als auch manuelle Notch­Funk-
tion lassen sich im Set-Modus deaktivieren. (S. 165)
➥ [NOTCH] drücken, um bei CW oder RTTY das ma­
nuelle Notch-Filter ein- oder auszuschalten.
➥ [NOTCH] drücken, um bei FM das automatische
Notch-Filter ein- oder auszuschalten.
77
einmal drücken, um
[NR] [NR]-Regler
Rauschminderung aus
Rauschanteile
die
[NOTCH]-Regler [NOTCH]
• „MNF" erscheint beim manuellen Notch­Filter.
• „ANF" erscheint beim automatischen Notch­Filter.
• Keine Anzeige bei ausgeschaltetem Notch­Filter.
• Wenn das manuelle Notch-Filter eingeschaltet ist,
[NOTCH] 1 Sek. drücken, um die Bandbreite des ma nu -
ellen Notch-Filters zwischen breit, mittel und schmal
umzuschalten.
Beim Abstimmen des manuellen Notch-Filters
kann Rau schen hörbar werden. Das entsteht
im DSP und stellt keine Fehlfunktion des Trans-
ceivers dar.
Rauschminderung aktiviert
CW-Nutzsignal
[SPEECH/LOCK]
