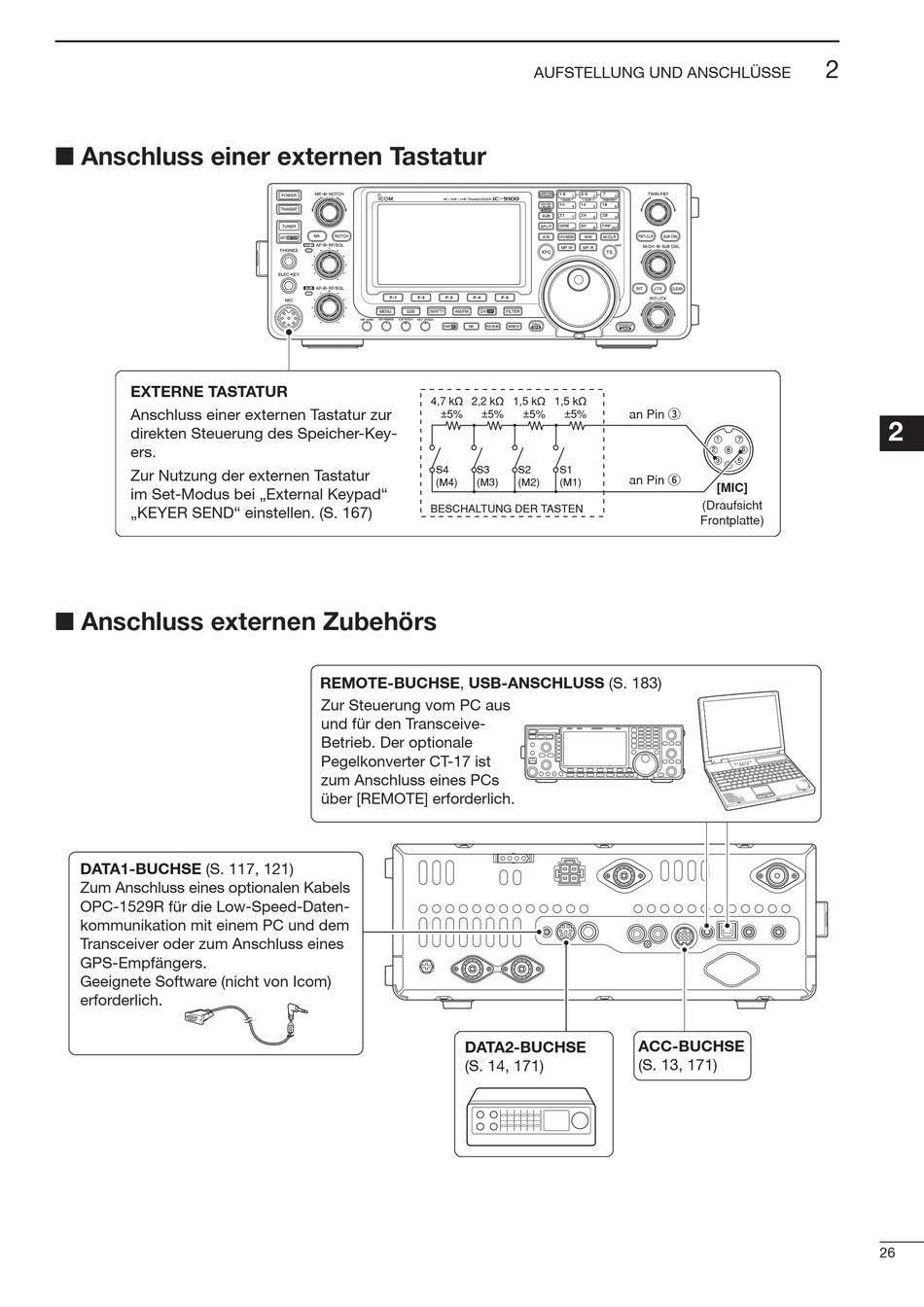

■ Anschluss einer externen Tastatur
EXTERNE TASTATUR
Anschluss einer externen Tastatur zur
direkten Steuerung des Speicher-Key-
ers.
Zur Nutzung der externen Tastatur
im Set-Modus bei „External Keypad"
„KEYER SEND" einstellen. (S. 167)
■ Anschluss externen Zubehörs
DATA1-BUCHSE (S. 117, 121)
Zum Anschluss eines optionalen Kabels
OPC-1529R für die Low-Speed-Daten-
kommunikation mit einem PC und dem
Transceiver oder zum Anschluss eines
GPS-Empfängers.
Geeignete Software (nicht von Icom)
erforderlich.
4,7 kø
2,2 kø
± 5%
± 5%
S4
S3
(M4)
(M3)
BESCHALTUNG DER TASTEN
REMOTE-BUCHSE, USB-ANSCHLUSS (S. 183)
Zur Steuerung vom PC aus
und für den Trans ceive-
Betrieb. Der optionale
Pegelkonverter CT-17 ist
zum Anschluss eines PCs
über [REMOTE] erforderlich.
DATA2-BUCHSE
(S. 14, 171)
AUFSTELLUNG UND ANSCHLÜSSE
1,5 kø
1,5 kø
± 5%
± 5%
an Pin e
S2
S1
an Pin y
(M2)
(M1)
ACC-BUCHSE
(S. 13, 171)
2
1
7
2
8
6
3
5
4
[MIC]
(Draufsicht
Frontplatte)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
26
