1
GERÄTEBESCHREIBUNG

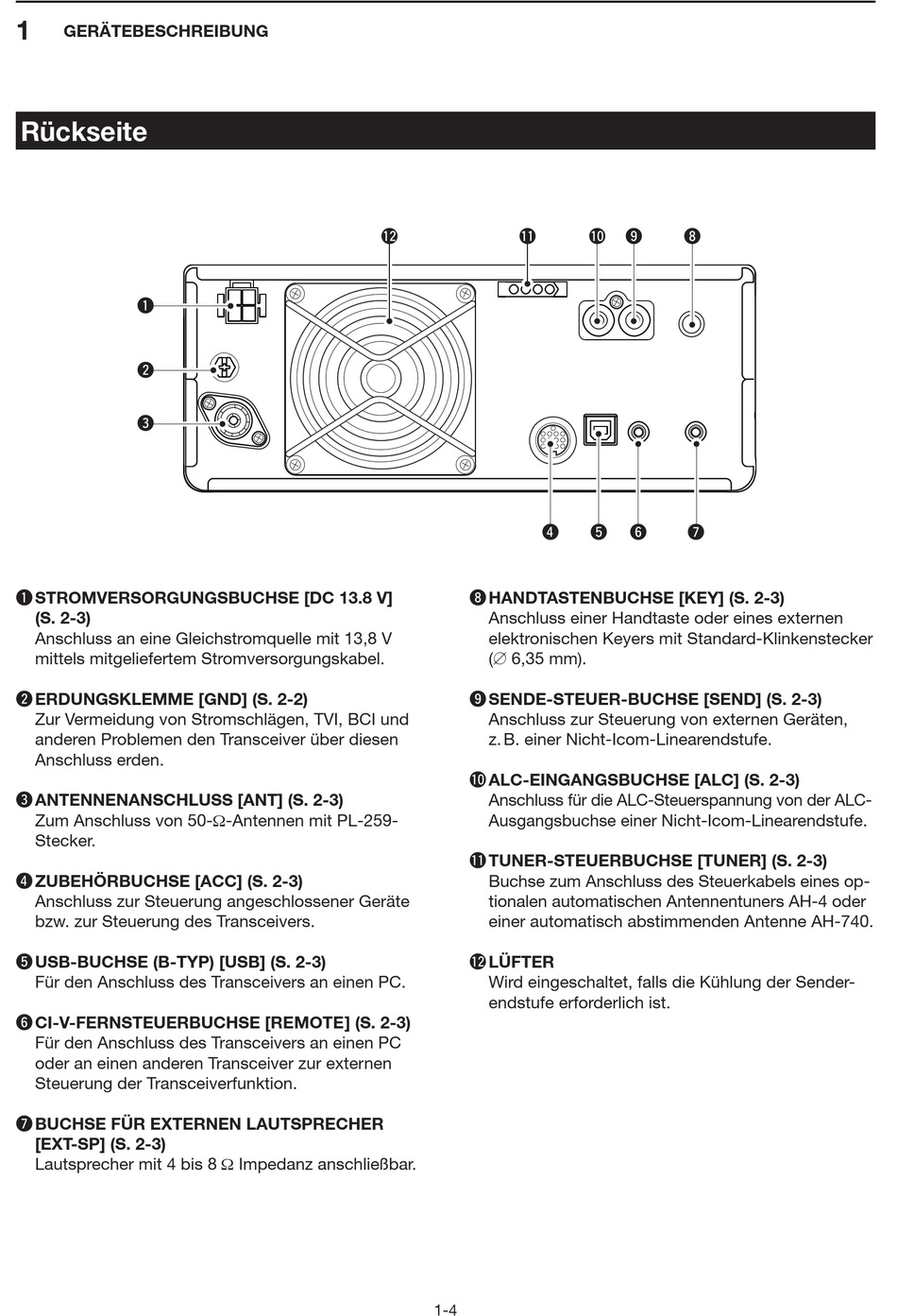

Rückseite
q
w
e
q STROMVERSORGUNGSBUCHSE [DC 13.8 V]
(S. 2-3)
Anschluss an eine Gleichstromquelle mit 13,8 V
mittels mitgeliefertem Stromversorgungskabel.
w ERDUNGSKLEMME [GND] (S. 2-2)
Zur Vermeidung von Stromschlägen, TVI, BCI und
anderen Problemen den Transceiver über diesen
Anschluss erden.
e ANTENNENANSCHLUSS [ANT] (S. 2-3)
Zum Anschluss von 50-Ω-Antennen mit PL-259-
Stecker.
r ZUBEHÖRBUCHSE [ACC] (S. 2-3)
Anschluss zur Steuerung angeschlossener Geräte
bzw. zur Steuerung des Transceivers.
t USB-BUCHSE (B-TYP) [USB] (S. 2-3)
Für den Anschluss des Transceivers an einen PC.
y CI-V-FERNSTEUERBUCHSE [REMOTE] (S. 2-3)
Für den Anschluss des Transceivers an einen PC
oder an einen anderen Transceiver zur externen
Steuerung der Transceiverfunktion.
u BUCHSE FÜR EXTERNEN LAUTSPRECHER
[EXT-SP] (S. 2-3)
Lautsprecher mit 4 bis 8 Ω Impedanz anschließbar.
!2 !1
r
i HANDTASTENBUCHSE [KEY] (S. 2-3)
Anschluss einer Handtaste oder eines externen
elektronischen Keyers mit Standard-Klinkenstecker
(∅ 6,35 mm).
o SENDE-STEUER-BUCHSE [SEND] (S. 2-3)
Anschluss zur Steuerung von externen Geräten,
z. B. einer Nicht-Icom-Li near endstufe.
!0 ALC-EINGANGSBUCHSE [ALC] (S. 2-3)
Anschluss für die ALC-Steuerspannung von der ALC-
Ausgangsbuchse einer Nicht-Icom-Linearend stufe.
!1 TUNER-STEUERBUCHSE [TUNER] (S. 2-3)
Buchse zum Anschluss des Steuerkabels eines op-
tionalen automatischen Antennen tuners AH-4 oder
einer automatisch abstimmenden Antenne AH-740.
!2 LÜFTER
Wird eingeschaltet, falls die Kühlung der Sender-
endstufe erforderlich ist.
1-4
!0 o i
t y u
