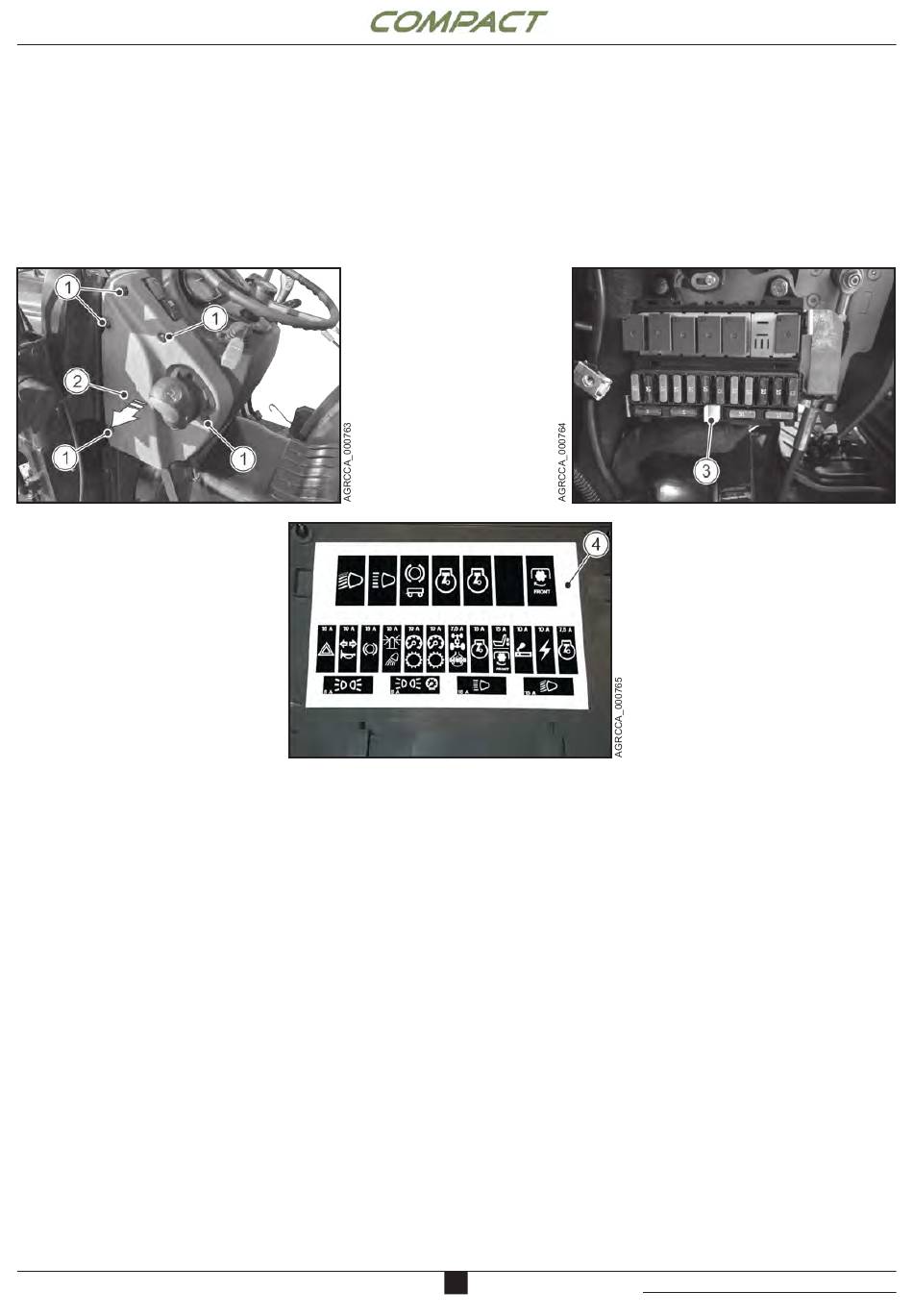

Lage des Hauptsicherungskastens:
Um Zugriff zum Hauptsicherungskasten (3) zu erhalten,
die Schrauben (1) lösen und Abdeckung (2) auf der
linken Seite des Armaturenbretts abheben.
Hinter dem Deckel befindet sich ein Etikett (4) mit den
grafischen Angaben der entsprechenden, von jeder
Sicherung geschützten Kreise.
pag. 118
Main fusebox location and layout:
To reach the main fusebox (3), loosen screws (1) and
remove casing (2) located under the LH panel of the
dash panel.
Behind the cover there is a label (4) with graphic
information on the circuit covered by each fuse.
5
revision 0 date: 07/19 doc. AG525995
