Anzeige des flottierenden Modus
Wenn der Kippschalter mit drei Stellungen in
die untere Position gebracht wird während die
Mischeinstellung auf PC gestellt ist und die Tiefe unter
dem Mindestwert eingestellt wird, erscheint folgender
Bildschirm.
In diesem Modus wird Folgendes angezeigt:
Bewegliches Symbol (1): Dieses Symbol zeigt an,
dass das System entsperrt ist und die eingestellte
Tiefe unterhalb des niedrigsten Punktes liegt. Das
bedeutet, dass das Ventil so gesteuert wird, dass es
kontinuierlich Strom zum Absenken des Krafthebers
liefert. Dadurch kann das Öl zwischen den Zylindern
des Krafthebers und dem Tank in beide Richtungen
strömen.
Schwimmendes Symbol (2): Dieses Symbol wird
anstelle der Tiefeneinstellung angezeigt, wenn über
den Drehknopf die Tiefe unter dem Mindestsollwert
eingestellt wurde.
Bildschirm des Hebemodus
Wenn der Kippschalter mit drei Stellungen in die
Hebe-Stellung gebracht wird, wird dieser Bildschirm
angezeigt.
Symbol Heben (1): Dieses Symbol zeigt an, dass das
System entriegelt und im Hebemodus ist.
revision 0 date: 07/19 doc. AG525995

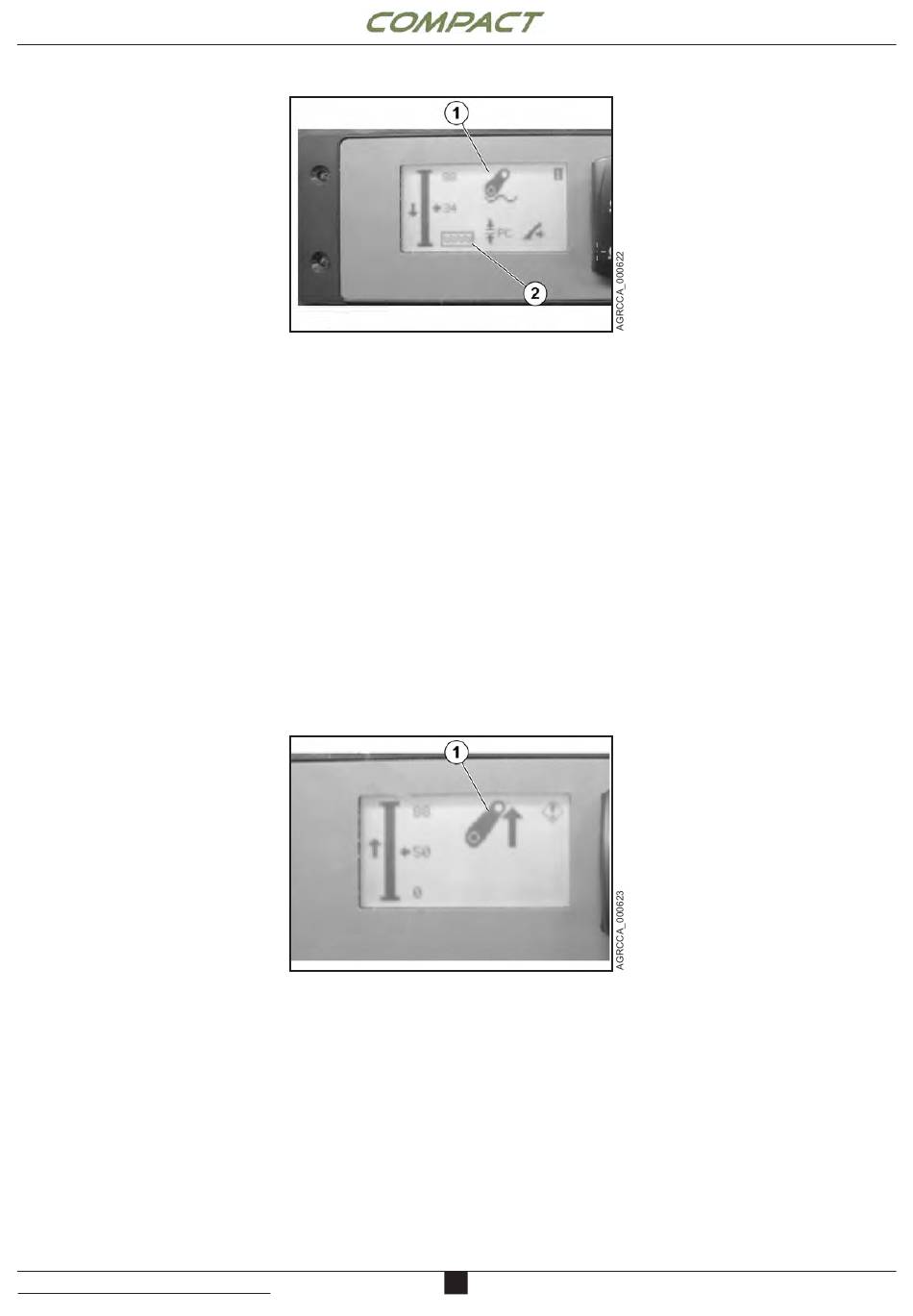

The Float Mode Screen
When the Raise-Stop-Lower Toggle Switch is moved
to the Lower Position with Mix set to PC, and the
Depth is set below the minimum value, the screen
below is displayed.
In addition to the items already described, this mode
displays the following:
Float Icon (1): This icon signifies the system is
unlocked and in the Float Mode with the Depth set
below the lowest setpoint. This means that the valve
will be commanded to continuously provide current to
lower the hitch. This will allow oil to pass between the
hitch cylinder(s) and the tank as needed and in both
directions.
Float (2): This icon is shown in place of the Depth
setting when the Scroll Knob has set the Depth to
below the minimum setpoint.
The Raise Mode Screen
When the Raise-Stop-Lower Toggle Switch is moved
in to the Raise Position the screen below is displayed.
Raise Icon: This icon signifies the system is unlocked
and in the Raise Mode.
5
