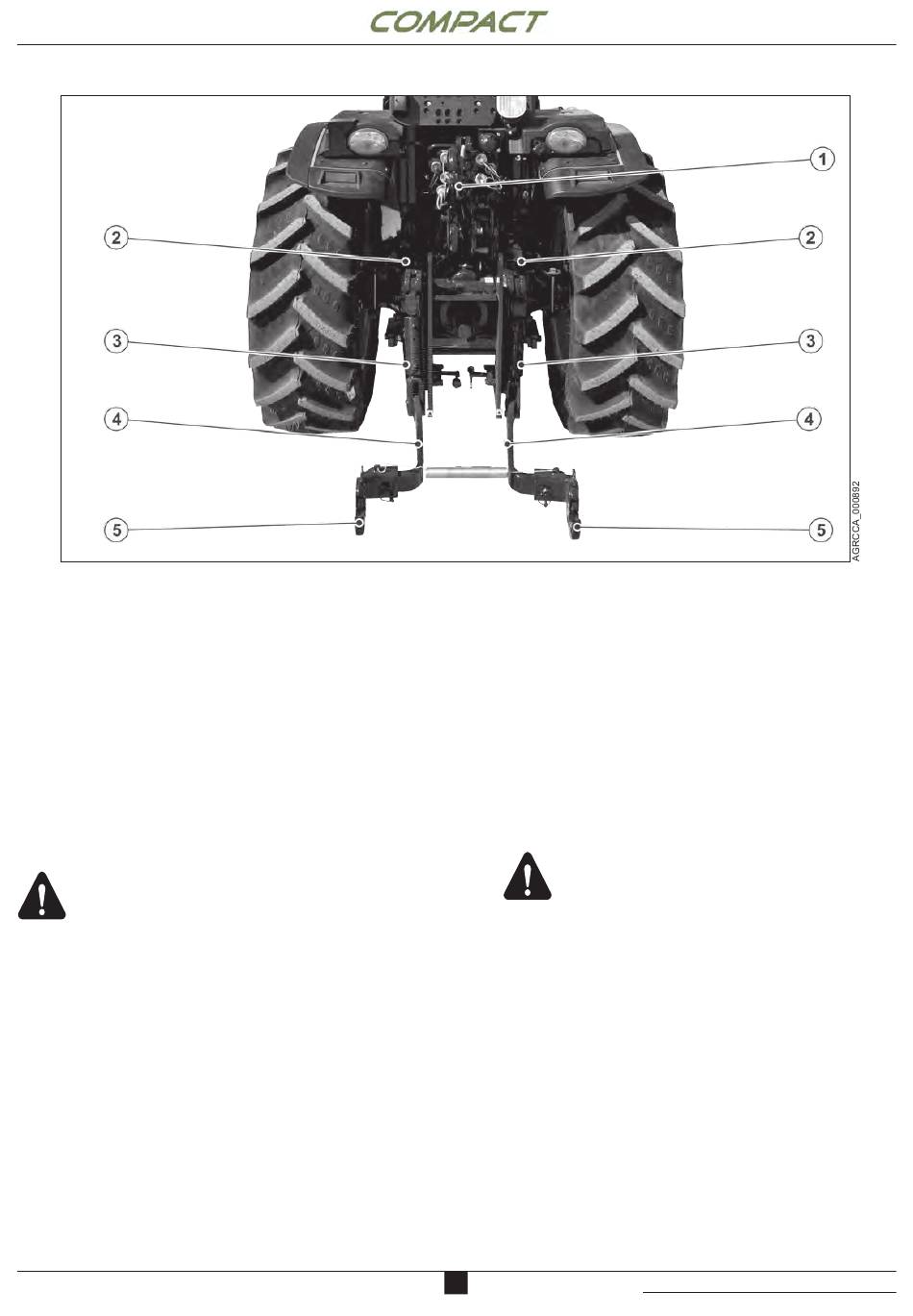

1. Zugstange des dritten Punktes
2. Hubarme
3. Hebezugstangen
4. Stabilisatoren
5. Unterlenker
Das
Dreipunktkupplungssystem
Positions- und Schleppkontrolle des Arbeitsgerätes
für die Bodenbearbeitung. Diese Verankerung wurde
unter Beachtung aller Anforderungen der Kategorien II,
umgewandelt in Kategorien I. verwirklicht.
Kupplungsangleich
ACHTUNG: Die vorgeschriebenen
Abmessungen sind einzuhalten.
Die Länge des dritten Punktes kann eingestellt
werden, um dem Arbeitsgerät einen entsprechenden
Winkel gegenüber der Bodenhöhe zu geben. Durch
die Verkürzung des dritten Punktes, vergrößert sich der
Winkel mit der Bodenhöhe, währenddessen er sich bei
einer Verlängerung verringert.
Normalerweise, bei niedrigen Stäben in horizontaler
Position, müsste der hintere Teil des Oberstabes sich
nach oben neigen. Die Befestigung des dritten Punktes
am Traktor kann in drei verschiedenen Punkten
durchgeführt werden.
pag. 58
ermöglicht
eine
5
1. Third-point hitch pull rod
2. Lifting arms
3. Lifting links
4. Stabilisers
5. Draft links
The third point hitch allows control of position and
towing of implements for soil cultivation. This anchor
point was designed to meet category II requirements,
and is convertible into category I.
Levelling hitch
CAUTION: comply with specified
dimensions.
Adjusting implement tilt angle with respect to the
ground is accomplished by adjusting the length of the
third-point. Shorten the third-point to increase tilt angle,
or lengthen it to decrease it.
Usually, with bottom links in horizontal position, the
upper link rear end should tilt upward. The fixing of
the third point on the tractor can be performed in three
different positions.
revision 0 date: 07/19 doc. AG525995
