Produktübersicht
Istwertumwandlung
In einigen Anwendungen kann die Umwandlung des
2 2 Istwertsignals hilfreich sein. Zum Beispiel kann ein
Drucksignal für eine Durchflussrückführung verwendet
werden. Da die Quadratwurzel des Drucks proportional
zum Durchfluss ist, ergibt die Quadratwurzel des
Drucksignals einen zum Durchfluss proportionalen Wert,
siehe Abbildung 2.14.

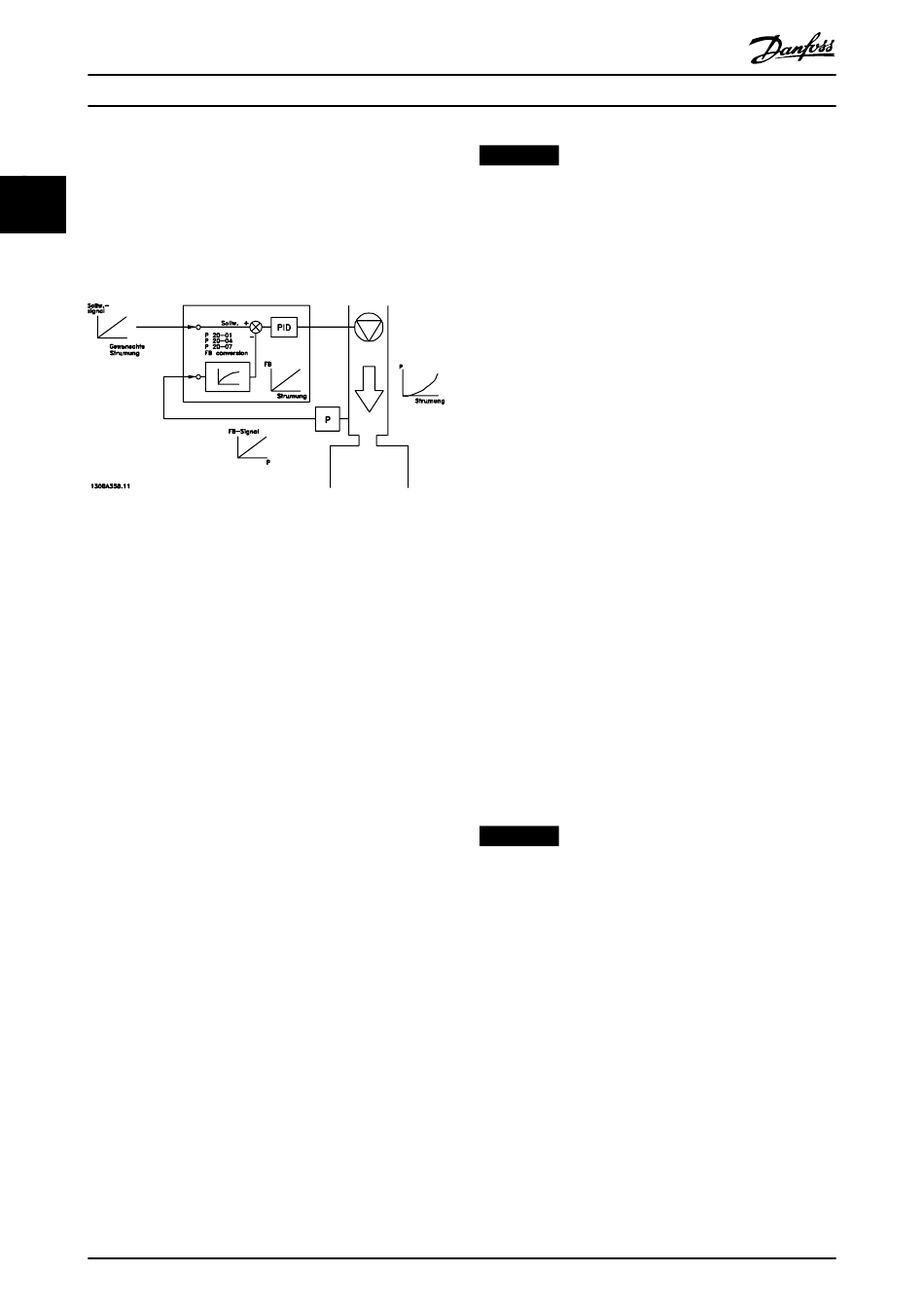

Abbildung 2.14 Istwertumwandlung

2.5 Automatisierte Betriebsfunktionen

Automatisierte Betriebsfunktionen sind aktiv, sobald der
Frequenzumrichter in Betrieb ist. Die meisten dieser
Funktionen erfordern keine Programmierung oder Konfigu-
ration. Durch das Wissen, dass diese Funktionen existieren,
kann die Systemauslegung optimiert und ggf. die
Integration redundanter Komponenten oder Funktionen
vermieden werden.
Detaillierte Informationen zu einer erforderlichen Konfigu-
ration, insbesondere von Motorparametern, finden Sie im
Programmierhandbuch.
Der Frequenzumrichter verfügt über eine Reihe von
integrierten Schutzfunktionen zum Selbstschutz und zum
Schutz des angetriebenen Motors.

2.5.1 Kurzschluss-Schutz

Motor (Phase-Phase)
Der Frequenzumrichter ist durch seine Strommessung in
jeder der drei Motorphasen oder im Zwischenkreis gegen
Kurzschlüsse geschützt. Ein Kurzschluss zwischen zwei
Ausgangsphasen bewirkt einen Überstrom im Wechsel-
richter. Jedoch wird der Wechselrichter abgeschaltet,
sobald sein Kurzschlussstrom den zulässigen Wert (Alarm
16 Abschaltblockierung) überschreitet.
Netzseite
Ein ordnungsgemäß arbeitender Frequenzumrichter
begrenzt die Stromaufnahme vom Netz. Verwenden Sie
versorgungsseitig Sicherungen und/oder Trennschalter als
Schutz für den Fall einer Bauteilstörung im Inneren des
Frequenzumrichters (erster Fehler). Nähere Informationen
finden Sie unter Kapitel 7.8 Sicherungen und Trennschalter.
24
®
VLT Refrigeration Drive FC 103
HINWEIS
Zur Übereinstimmung mit IEC 60364 für CE oder NEC
2009 für UL ist die Verwendung von Sicherungen bzw.
Trennschaltern zwingend erforderlich.
2.5.2 Überspannungsschutz
Vom Motor erzeugte Überspannung
Wenn der Motor als Generator arbeitet, steigt die
Zwischenkreisspannung. Dies geschieht in folgenden
Fällen:
HINWEIS
Statten Sie den Frequenzumrichter zur Vermeidung einer
überhöhten Drehzahl des Motors (z. B. aufgrund eines
übermäßigen Windmühleneffekts oder eines unkontroll-
ierten Wasserdurchflusses) mit einem Bremswiderstand
aus.
Sie können die Überspannung mithilfe einer Bremsfunktion
(Parameter 2-10 Bremsfunktion) oder der Überspannungs-
steuerung (Parameter 2-17 Überspannungssteuerung)
kontrollieren.
Überspannungssteuerung (OVC)
Die Überspannungssteuerung reduziert die Gefahr einer
Abschaltung des Frequenzumrichters aufgrund einer
Überspannung im Zwischenkreis. Dies wird gewährleistet,
indem die Rampe-Ab-Zeit automatisch verlängert wird.
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
•
Die Last treibt den Motor an (bei konstanter
Ausgangsfrequenz des Frequenzumrichters), d. h.
die Last „erzeugt" Energie.
•
Während der Verzögerung (Rampe Ab) ist die
Reibung bei hohem Trägheitsmoment niedrig und
die Rampenzeit zu kurz, um die Energie als
Verlustleistung im Frequenzumrichter, Motor oder
in der Anlage abzugeben.
•
Eine falsche Einstellung beim Schlupfausgleich
kann eine höhere Zwischenkreisspannung
hervorrufen.
•
Gegen-EMK durch PM-Motorbetrieb. Bei Freilauf
mit hoher Drehzahl kann die Gegen-EMK des PM-
Motors möglicherweise die maximale
Spannungstoleranz des Frequenzumrichters
überschreiten und Schäden verursachen. Um
diese Situation zu vermeiden, wird der Wert von
Parameter 4-19 Max. Ausgangsfrequenz
automatisch durch eine auf den Werten
Parameter 1-40 Gegen-EMK bei 1000 UPM,
Parameter 1-25 Motornenndrehzahl und
Parameter 1-39 Motorpolzahl basierende internen
Berechnung begrenzt.
