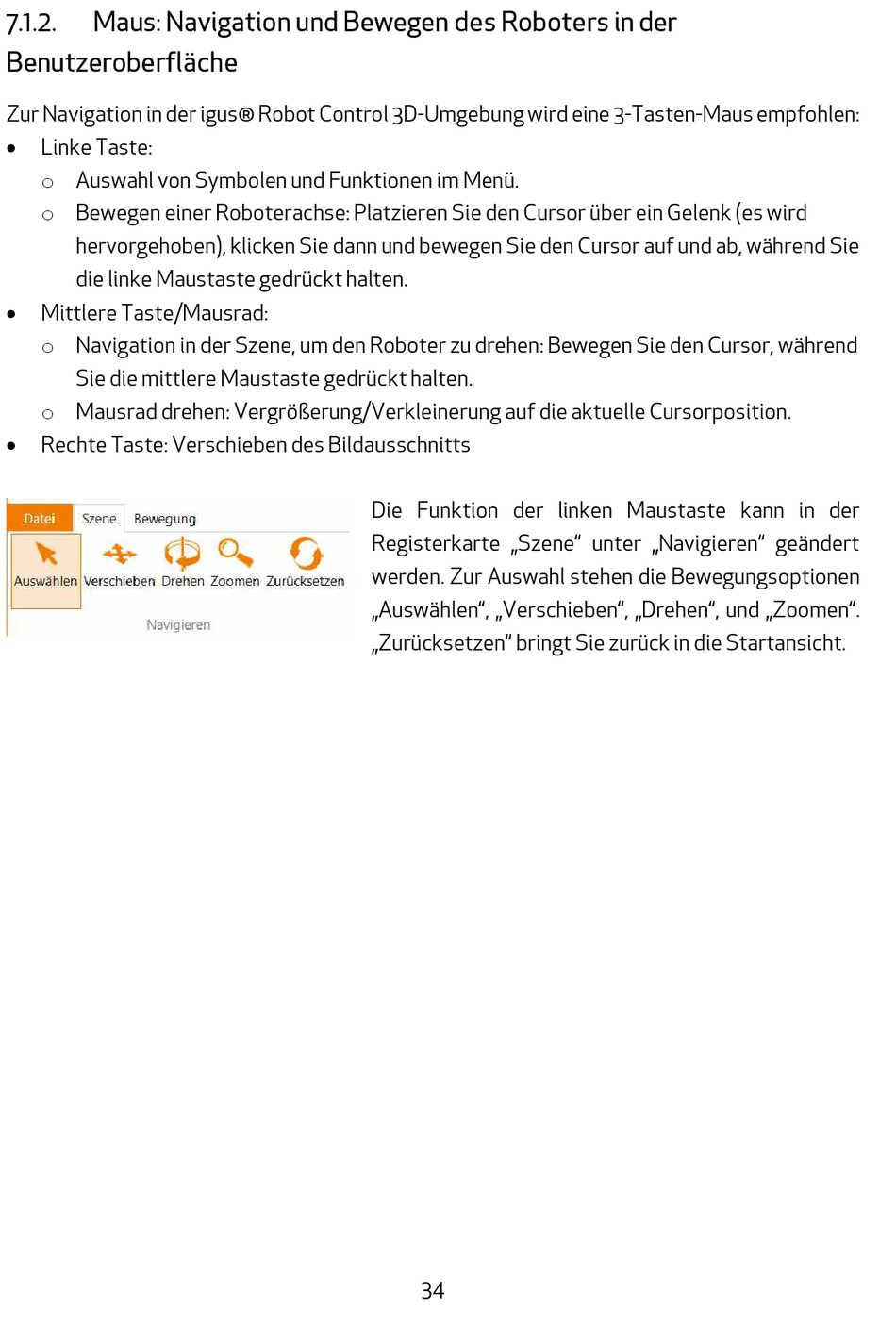

7.1.2. Maus: Navigation und Bewegen des Roboters in der
Benutzeroberfläche
Zur Navigation in der igus® Robot Control 3D-Umgebung wird eine 3-Tasten-Maus empfohlen:
 Linke Taste:
o Auswahl von Symbolen und Funktionen im Menü.
o Bewegen einer Roboterachse: Platzieren Sie den Cursor über ein Gelenk (es wird
hervorgehoben), klicken Sie dann und bewegen Sie den Cursor auf und ab, während Sie
die linke Maustaste gedrückt halten.
 Mittlere Taste/Mausrad:
o Navigation in der Szene, um den Roboter zu drehen: Bewegen Sie den Cursor, während
Sie die mittlere Maustaste gedrückt halten.
o Mausrad drehen: Vergrößerung/Verkleinerung auf die aktuelle Cursorposition.
 Rechte Taste: Verschieben des Bildausschnitts
Die Funktion der linken Maustaste kann in der
Registerkarte „Szene" unter „Navigieren" geändert
werden. Zur Auswahl stehen die Bewegungsoptionen
„Auswählen", „Verschieben", „Drehen", und „Zoomen".
„Zurücksetzen" bringt Sie zurück in die Startansicht.
