7
7.1
Nachdem die Installationsarbeiten abgeschlossen sind, sollten vor dem Einschalten
der Netzspannung nochmals alle Steuer- und Leistungsanschlüsse geprüft werden.
Sind alle elektrischen Anschlüsse korrekt, darauf achten, dass die Freigabe des Fre-
quenzumrichters ausgeschaltet ist (Steuereingänge S1IND/STOA und S7IND/STOB
offen). Nach dem Einschalten der Netzspannung führt der Frequenzumrichter einen
Selbsttest durch und der Relaisausgang (X10) meldet „Störung".
Der Frequenzumrichter schließt nach einigen Sekunden den Selbsttest ab, das Relais
(X10) zieht an und meldet „keine Störung".
Im Auslieferungszustand und nach dem Setzen der Werkseinstellung wird die geführ-
te Inbetriebnahme automatisch aufgerufen. Die Bedieneinheit zeigt den Menüpunkt
„SEtUP" aus dem Menüzweig CTRL an.
7.2
Die geführte Inbetriebnahme des Frequenzumrichters ermittelt alle für die gewünsch-
te Anwendung relevanten Parametereinstellungen. Die Auswahl der verfügbaren Pa-
rameter ist aus bekannten Standardanwendungen der Antriebstechnik abgeleitet.
Dies erleichtert die Auswahl der wichtigen Parameter. Nach erfolgreichem Abschluss
der SETUP-Routine wird der Istwert
Bedieneinheit angezeigt. Der Anwender sollte nachfolgend prüfen, ob weitere Para-
meter für die Anwendung relevant sind.
Hinweis:
Warnung!
Die geführte Inbetriebnahme erscheint im Auslieferungszustand
automatisch. Im Anschluss an eine erfolgreiche Inbetriebnahme
kann im Hauptmenü das Untermenü CTRL ausgewählt und die
Funktion erneut aufgerufen werden.
•
•
•
Abhängig von der gewählten
fügung stehenden Konfigurationen automatisch angezeigt.
•
Wurde die Einstellung geändert, wird die Hard- und Softwarefunk-
tionalität konfiguriert. Die Meldung „SEtUP" wird erneut angezeigt.
Diese Meldung mit der ENT-Taste bestätigen, um die Inbetrieb-
nahme fortzusetzen.
09/08
09/08

Inbetriebnahme des Frequenzumrichters

Netzspannung einschalten

Setup mit der Bedieneinheit

Die geführte Inbetriebnahme beinhaltet die Funktion zur Parameter-
identifikation. Durch eine Messung werden die Parameter ermittelt und
entsprechend eingestellt. Die geführte Inbetriebnahme muss mit kalter
Maschine durchgeführt werden, da ein Teil der Maschinendaten von der
Betriebstemperatur abhängig ist.
Für die Steuerung einer Synchronmaschine und die erforderliche Ein-
stellung des Parameters
zahlregelung" muss die geführte Inbetriebnahme nach der Meldung
„SEtUP" mit der ESC-Taste abgebrochen werden und zunächst der Pa-
Offset
rameter
triebsanleitung für das installierte Erweiterungsmodul EM-RES vorge-
hen. Ansonsten sind Personenschäden oder Beschädigungen der Ma-
schine möglich.

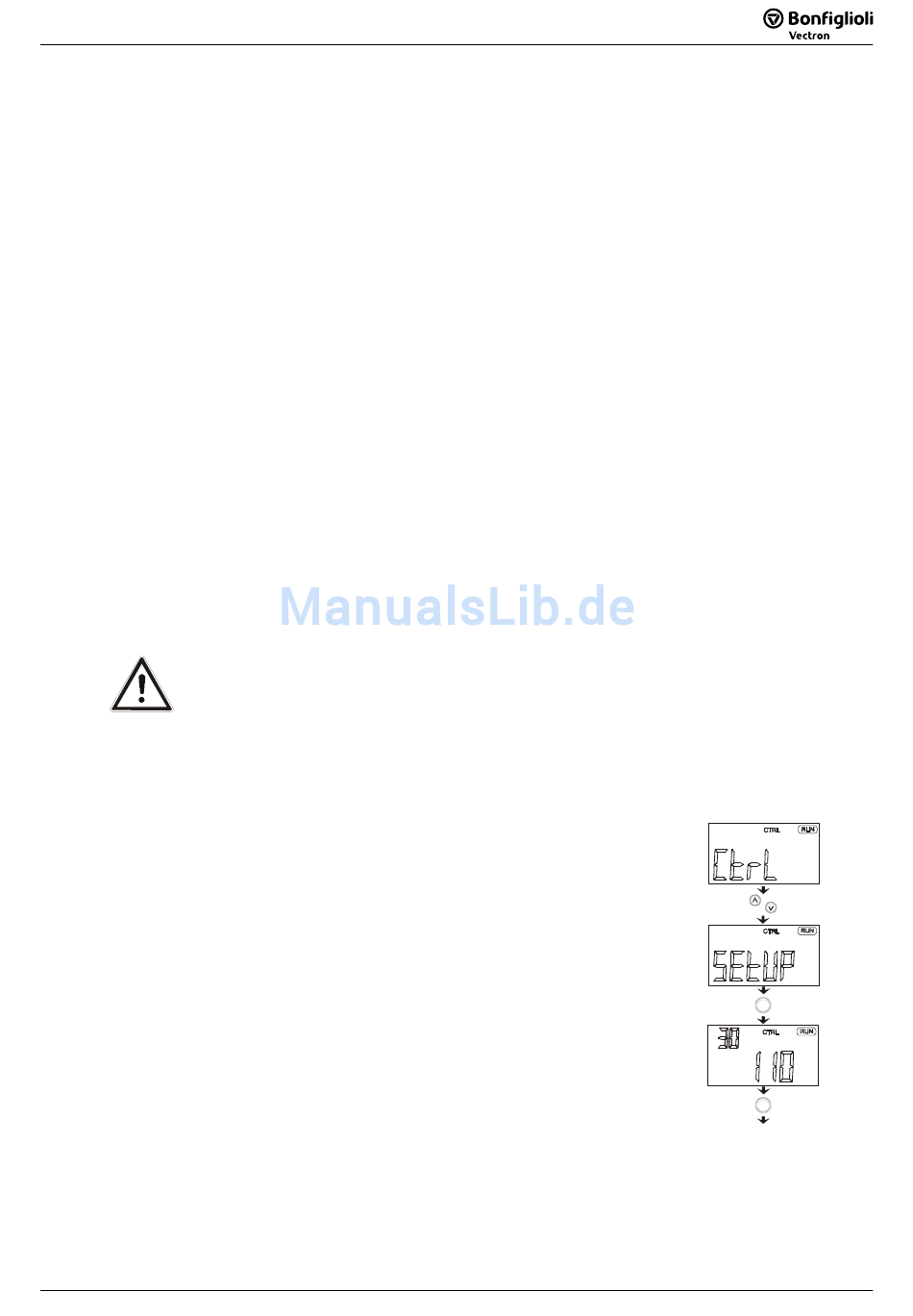

Mit der ENT-Taste in das CTRL-Untermenü wechseln.
Im CTRL-Untermenü mit den Pfeiltasten den Menüpunkt
„SEtUP" auswählen und mit der ENT-Taste bestätigen.
Mit der ENT-Taste den Parameter
Mit den Pfeil-Tasten die Nummer der gewünschten Konfigurati-
on auswählen. (Beschreibung der Konfigurationen im folgenden
Kapitel)
Betriebsanleitung ACU
Betriebsanleitung ACU
Istfrequenz
241 aus dem Menüzweig VAL in der
Konfiguration
382 eingestellt werden. Dazu entsprechend der Be-
Konfiguration
30 auswählen.
Bedienebene
28 werden die zur Ver-
30 auf „510 - FOR Syn. Dreh-
ENT
ENT
81
81
