Einführung
1.5.2 Puls-Start/Stopp
Klemme 18 = Parameter 5-10 Klemme 18 Digitaleingang, [9]
Puls-Start.
Klemme 27 = Parameter 5-12 Klemme 27 Digitaleingang, [6]
Stopp (inv.)
Klemme 37 = Safe Torque Off (falls verfügbar).

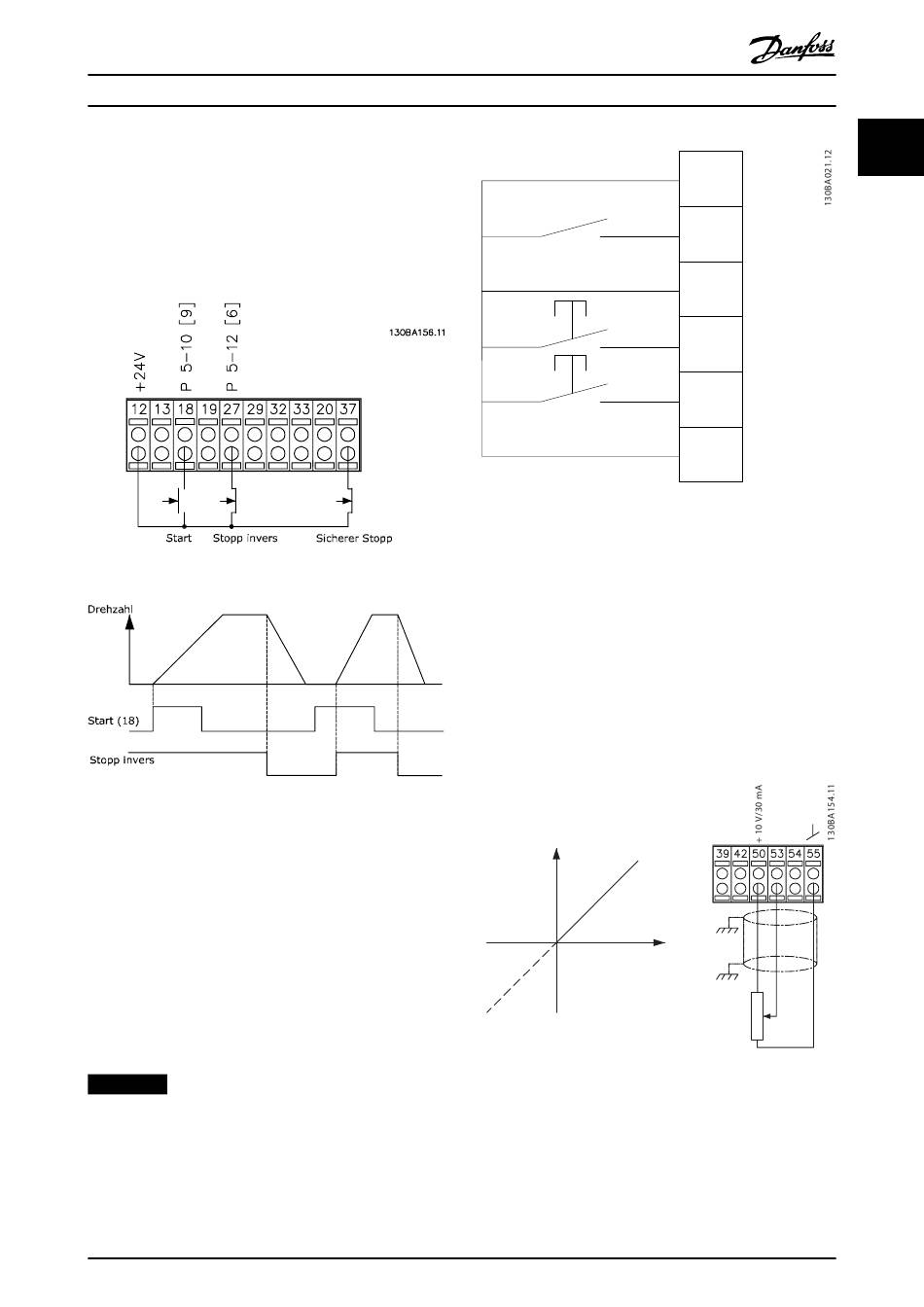

Abbildung 1.7 Puls-Start/Stopp

1.5.3 Drehzahl auf/Drehzahl ab

Klemmen 29/32 = Drehzahlkorrektur auf/ab
Klemme 18 = Parameter 5-10 Klemme 18 Digital-
eingang [9] Start (Werkseinstellung).
Klemme 27 = Parameter 5-12 Klemme 27 Digital-
eingang [19] Sollw. speich.
Klemme 29 = Parameter 5-13 Klemme 29 Digital-
eingang [21] Drehzahl auf.
Klemme 32 = Parameter 5-14 Klemme 32 Digital-
eingang [22] Drehzahl ab.
HINWEIS
Klemme 29 nur bei FC x02 (x=Baureihentyp)
MG33MN03
Programmierhandbuch
Abbildung 1.8 Drehzahl auf/Drehzahl ab

1.5.4 Potenziometer Sollwert

Spannungssollwert über ein Potenziometer
Abbildung 1.9 Potenziometer Sollwert

1.6 Integrierter Bewegungsregler (IMC)

Der integrierte Bewegungsregler (IMC) ermöglicht die
Positionssteuerung. Weitere Informationen zum IMC finden
Sie unter Kapitel 4 Integrierter Bewegungsregler (IMC).
Danfoss A/S © 08/2017 Alle Rechte vorbehalten.
12
18
27
29
32
37
Sollwertquelle 1 = [1] Analogeingang 53
(Werkseinstellung).
Klemme 53, Skal. Min. Spannung = 0 V.
Klemme 53, Skal. Max. Spannung = 10 V.
Klemme 53, Min. Soll-/Istwert = 0 UPM.
Klemme 53, Max. Soll-/Istwert = 1500 UPM.
Schalter S201 = AUS (U)
Drehzahl UPM
P 6-15
Bezugsspannung
P 6-11 10 V
1
+24V
Par. 5-10
Par. 5-12
Par. 5-13
Par. 5-14
1
kΩ
11
1
