Programmieren

2.1.1 LCD-Display

Das Display verfügt über eine Hintergrundbeleuchtung und
6 alphanumerische Zeilen. Die Displayzeilen zeigen die
Drehrichtung (Pfeil), die gewählten Parametereinstellungen
sowie die aktuell gewählten Programm-Sätze an. Die
Anzeige ist in 3 Bereiche unterteilt.
Oberer Bereich
Der obere Abschnitt zeigt im normalen Betriebsstatus bis
zu 2 Messungen.
Mittlerer Bereich
In der oberen Zeile des Arbeitsbereichs werden
unabhängig vom Zustand (außer bei Alarm oder Warnung)
bis zu 5 Messungen mit der entsprechenden Einheit
angezeigt.
Unterer Bereich
Der untere Bereich zeigt immer den Zustand des Frequen-
zumrichters in der Betriebsart Status an.
Status
Oberer Bereich
43 UPM
Mittlerer Bereich
! Leist.teil Temp. (W29)
Unterer Bereich
Auto-Fern-Betrieb

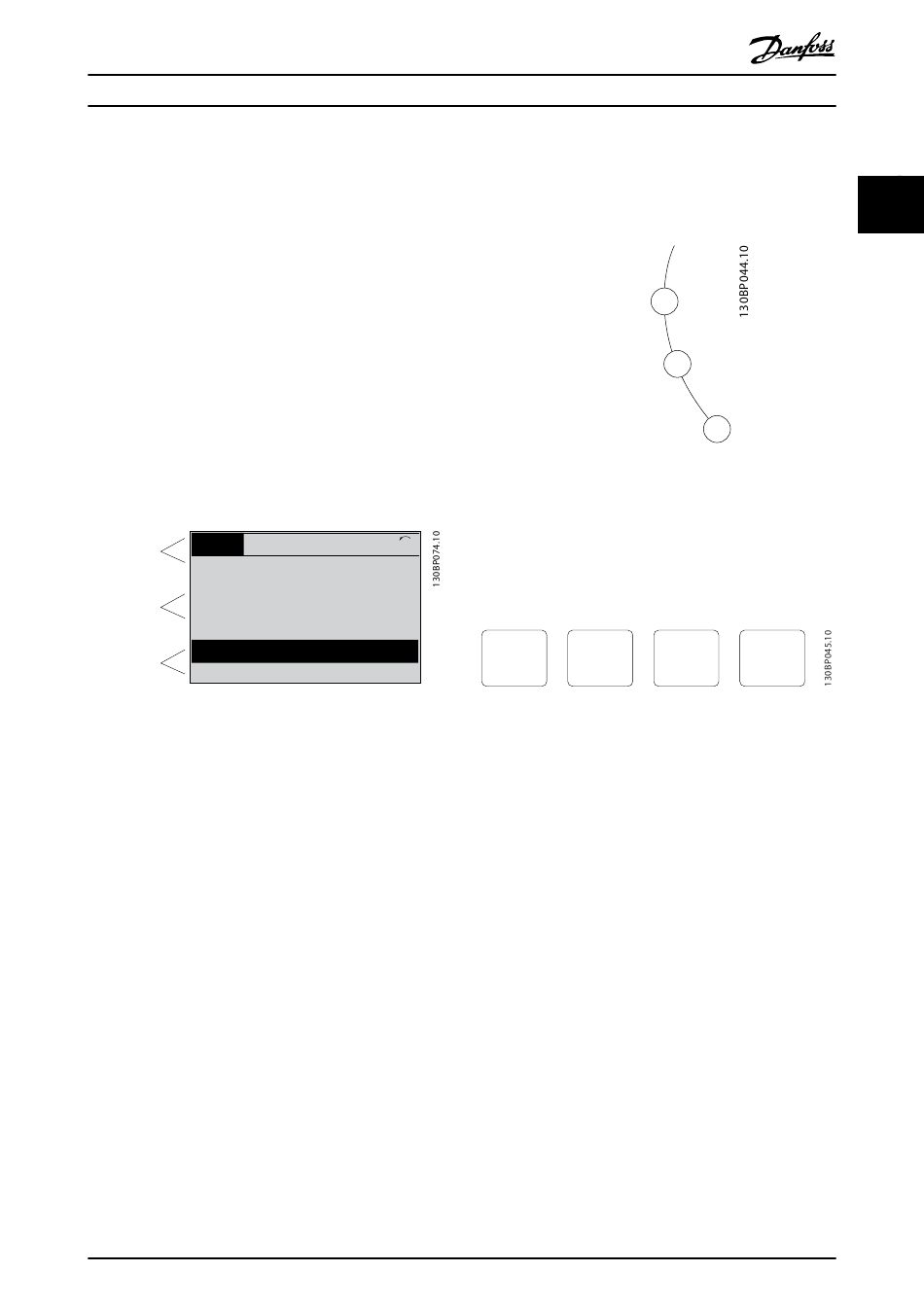

Abbildung 2.2 Display
Der aktive Parametersatz (als Aktiver Parametersatz in
Parameter 0-10 Aktiver Satz ausgewählt) wird angezeigt. Bei
Programmierung eines anderen Satzes als dem aktiven
Parametersatz wird die Nummer des programmierten
Satzes rechts angezeigt.
Displaykontrast anpassen
▲
Drücken Sie [Status] und [ ], um die Helligkeit des Displays
zu verringern.
▼
Drücken Sie [Status] und [ ], um die Helligkeit des Displays
zu erhöhen.
Sie können die meisten Parametersätze direkt über das LCP
ändern, sofern über Parameter 0-60 Hauptmenü Passwort
oder Parameter 0-65 Quick-Menü Passwort kein Passwort
erstellt wurde.
Anzeigeleuchten
Überschreiten bestimmte Betriebsgrößen vorgegebene
Grenzen, leuchtet die Alarm- und/oder Warn-LED auf. Das
LCP zeigt einen Status- und Alarmtext an.
Die On-LED ist aktiv, wenn der Frequenzumrichter an die
Netzspannung angeschlossen ist oder über eine DC-Bus-
Zwischenkreisklemme oder eine externe 24 V DC-
Versorgung gespeist wird. Gleichzeitig leuchtet die
Hintergrund-Leuchtanzeige.
MG33MN03
Programmierhandbuch
! 1(1)
5,44 A 25,3 kW
1,4 Hz
2,9 %
Danfoss A/S © 08/2017 Alle Rechte vorbehalten.
•
Grüne LED/On (An): Das Steuerteil ist betriebs-
bereit.
•
Gelbe LED/Warn.: Zeigt eine Warnung an.
•
Blinkende rote LED/Alarm: Zeigt einen Alarm an.
On
Warn.
Alarm
Abbildung 2.3 Anzeigeleuchten
LCP-Tasten
Die Steuertasten sind nach Funktionen aufgeteilt. Die
Tasten unter der Displayanzeige und die LED-Anzeigen
dienen zur Programmierung von Parametersätzen. Hierzu
gehört auch die Wahl der Displayanzeige im Normal-
betrieb.
Quick
Status
Menu
Abbildung 2.4 LCP-Tasten
[Status]
Gibt den Zustand des Frequenzumrichters und/oder des
Motors an. Durch Drücken der Taste [Status] können Sie
zwischen 3 verschiedenen Anzeigen wählen: 5 Betriebsva-
riablen, 4 Betriebsvariablen oder Zustand Smart Logic
Control.
[Status] dient zur Wahl der Displayanzeige. Sie können
damit aus dem Quick-Menü, dem Hauptmenü oder dem
Alarmmodus schnell zurück zur Standardanzeige wechseln.
Verwenden Sie die [Status]-Taste darüber hinaus zum
Umschalten zwischen der Anzeige von 4 oder 5 Betriebsva-
riablen.
[Quick Menu]
bietet schnellen Zugang zu verschiedenen Quick-Menüs, z.
B.:
•
Benutzer-Menü.
•
Kurzinbetriebnahme.
•
Liste geänderter Parameter.
•
Protokolle.
Drücken Sie [Quick Menu], um die im Quick-Menü
enthaltenen Parameter zu programmieren. Sie können
direkt zwischen der Betriebsart Quick-Menü und der
Betriebsart Hauptmenü wechseln.
Main Alarm
Menu Log
