Programmieren
2.1.15 Anzeigen und Programmieren von
indizierten Parametern
Parameter werden bei der Platzierung in einem FIFO-
Speicher indexiert.
Parameter 15-30 Fehlerspeicher: Fehlercode bis
Parameter 15-32 Fehlerspeicher: Zeit enthalten einen
auslesbaren Fehlerspeicher. Wählen Sie einen Parameter
aus, drücken Sie [OK], und verwenden Sie die Navigations-
▲ ▼
tasten [ ] [ ], um im Wertespeicher zu navigieren.
So wird beispielsweise Parameter 3-10 Festsollwert folgen-
dermaßen geändert:
1. Wählen Sie einen Parameter, drücken Sie [OK],
und verwenden Sie [
indizierten Werte zu blättern.
2. Wenn Sie einen Parameterwert ändern möchten,
wählen Sie den indizierten Wert und drücken Sie
[OK].
3. Ändern Sie den Wert mithilfe der Tasten [
4. Drücken Sie [OK], um die neue Einstellung zu
akzeptieren.
5. Drücken Sie [Cancel], um abzubrechen. Drücken
Sie [Back], um den Parameter zu verlassen.
2.1.16 Programmierung auf der
numerischen LCP-Bedieneinheit
Die folgenden Anweisungen beziehen sich auf das
numerische LCP (LCP 101).
Die Bedieneinheit ist in vier Funktionsgruppen unterteilt:
1. Numerisches Display.
2. Menütasten und Anzeigeleuchten - Änderung der
Parameter und Umschalten zwischen Displayfunk-
tionen.
3. Navigationstasten und Anzeigeleuchten.
4. Bedientasten mit Anzeigeleuchten
Displayzeile
Statusmeldungen mit der Anzeige von Symbolen und
numerischem Wert.
Anzeigeleuchten
•
Grüne LED/On (An): Zeigt an, ob das Steuerteil
eingeschaltet ist.
•
Gelbe LED/Warn. (Warnung): Zeigt eine Warnung
an.
•
Blinkende rote LED/Alarm: Zeigt einen Alarm an.
MG33MN03
Programmierhandbuch
▲ ▼
] [ ], um durch die
▲ ▼
] [ ].
Danfoss A/S © 08/2017 Alle Rechte vorbehalten.
LCP-Tasten
[Menu]
Wählen Sie eine der folgenden Betriebsarten:
•
Status.
•
Kurzinbetriebnahme.
•
Hauptmenü.
1
Status
2
Menu
OK
On
3
Warn.
Alarm
Hand
4 O
on

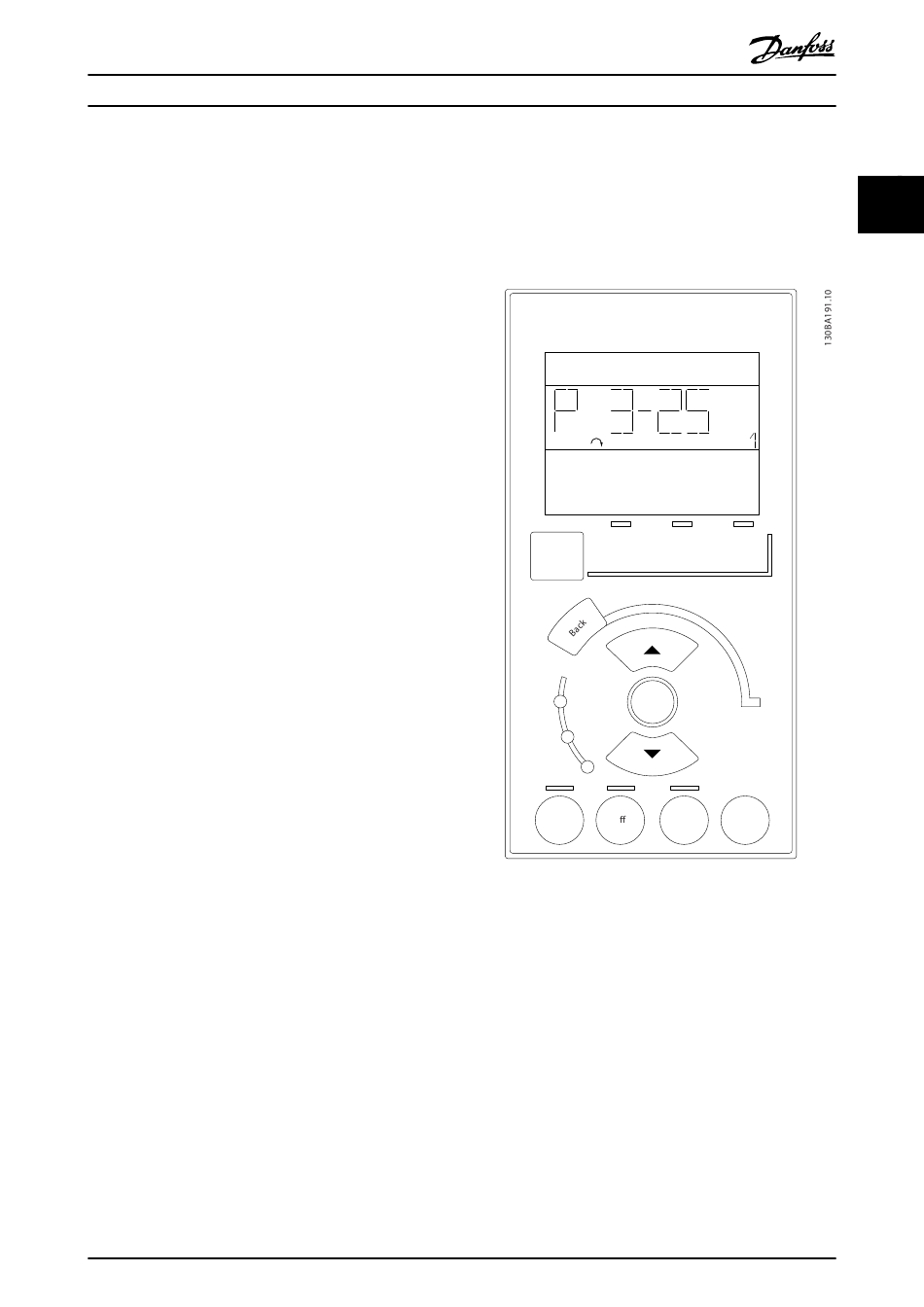

Abbildung 2.21 LCP-Tasten
Statusmodus
Der Statusmodus zeigt den Zustand des Frequenzum-
richters oder des Motors an.
Wenn ein Alarm auftritt, wechselt das LCP 101 automatisch
in den Statusmodus.
Sie können mehrere Alarme anzeigen.
Setup
Quick Main
Setup Menu
Auto
Reset
on
