1-90 Thermischer Motorschutz
Option: Funktion:
[7] ETR Warnung
3
[8] ETR Alarm 3
[9] ETR Warnung
4
[10] ETR Alarm 4
[20] ATEX ETR Aktiviert die thermische Überwachungs-
funktion für Ex-e-Motoren für ATEX. Aktiviert
Parameter 1-94 ATEX ETR I-Grenze Gesw. red.,
Parameter 1-98 ATEX ETR interpol. f-Pkt. und
Parameter 1-99 ATEX ETR interpol. I-Pkt.
[21] Advanced
ETR
HINWEIS
Wenn [20] ATEX ETR ausgewählt ist, befolgen Sie die
Anweisungen im entsprechenden Kapitel des Projektie-
rungshandbuchs sowie den Anweisungen des
Motorherstellers.
HINWEIS
Wenn [20] ATEX ETR ausgewählt wird, stellen Sie
Parameter 4-18 Stromgrenze auf 150 % ein.

3.2.13 PTC-Thermistorverbindung

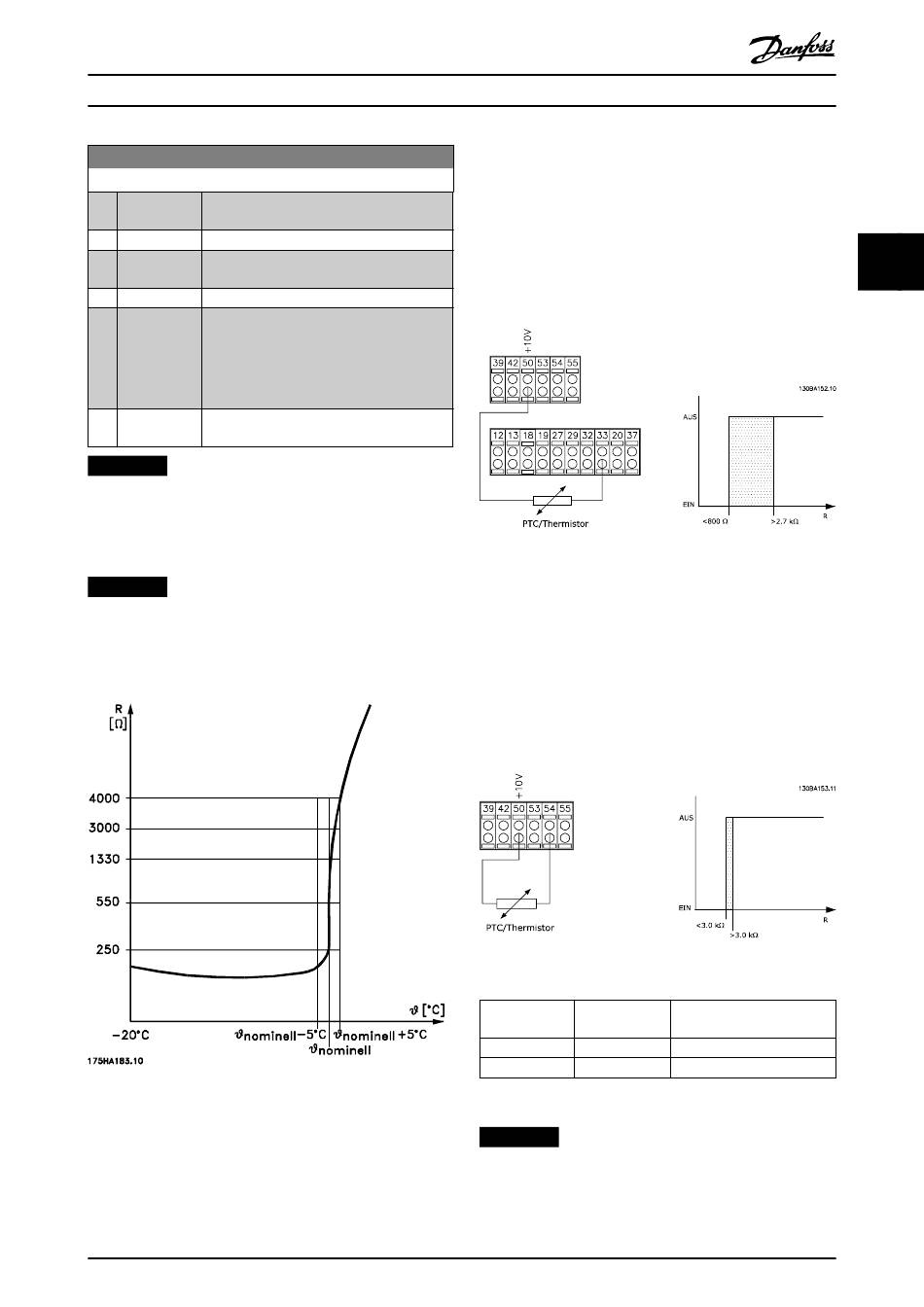

Abbildung 3.12 PTC-Profil
MG33MN03
Programmierhandbuch
Bei Verwendung eines Digitaleingangs und 10 V als
Stromversorgung:
Beispiel: Der Frequenzumrichter schaltet sich ab, wenn die
Motortemperatur zu hoch ist.
Parametereinstellung:
•
•
Abbildung 3.13 PTC-Thermistorverbindung - Digitaleingang
Bei Verwendung eines Analogeingangs und 10 V als
Stromversorgung
Beispiel: Der Frequenzumrichter schaltet sich ab, wenn die
Motortemperatur zu hoch ist.
Parametereinstellung:
•
•
Abbildung 3.14 PTC-Thermistorverbindung - Analogeingang
Eingang
Digital/Analog
Digital
Analog
Tabelle 3.8 Abschaltwerte
HINWEIS
Prüfen Sie, ob die gewählte Versorgungsspannung der
Spezifikation des benutzten Thermistorelements
entspricht.
