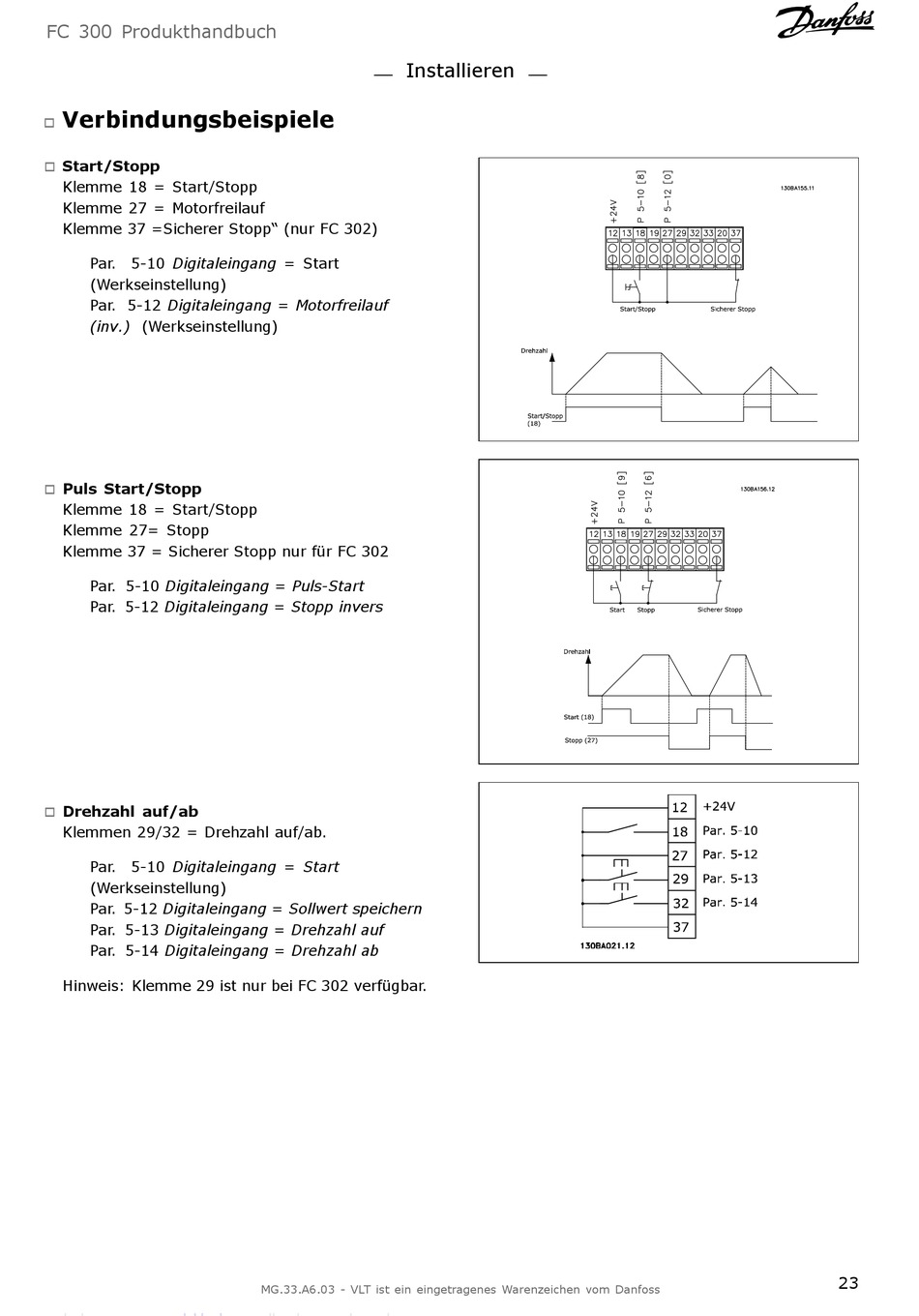

Verbindungsbeispiele

"

Start/Stopp

"
Klemme 18 = Start/Stopp
Klemme 27 = Motorfreilauf
Klemme 37 =Sicherer Stopp" (nur FC 302)
Par. 5-10 Digitaleingang = Start
(Werkseinstellung)
Par. 5-12 Digitaleingang = Motorfreilauf
(inv.) (Werkseinstellung)

Puls Start/Stopp

"
Klemme 18 = Start/Stopp
Klemme 27= Stopp
Klemme 37 = Sicherer Stopp nur für FC 302
Par. 5-10 Digitaleingang = Puls-Start
Par. 5-12 Digitaleingang = Stopp invers

Drehzahl auf/ab

"
Klemmen 29/32 = Drehzahl auf/ab.
Par. 5-10 Digitaleingang = Start
(Werkseinstellung)
Par. 5-12 Digitaleingang = Sollwert speichern
Par. 5-13 Digitaleingang = Drehzahl auf
Par. 5-14 Digitaleingang = Drehzahl ab
Hinweis: Klemme 29 ist nur bei FC 302 verfügbar.
