Parameterbeschreibungen
Ändert sich die ausgewählte Ereignisbedingung vor Ablauf
der Ein-/Ausschaltverzögerung, bleibt der Relaisausgang
unverändert.
3.6.5 5-5* Pulseingänge
Die Impulseingangsparameter dienen dazu, ein entspre-
chendes Fenster für den Impulsreferenzbereich zu
definieren, indem die Skalierungs- und Filtereinstellungen
für die Impulseingänge konfiguriert werden. Pulseingänge
sind Klemmen 29 und 33. Programmieren Sie Klemme 29
(Parameter 5-13 Klemme 29 Digitaleingang) oder Klemme 33
(Parameter 5-15 Klemme 33 Digitaleingang) auf [32]
Pulseingang. Wird Klemme 29 als Eingang verwendet,
stellen Sie Parameter 5-01 Klemme 27 Funktion auf [0]
Eingang.

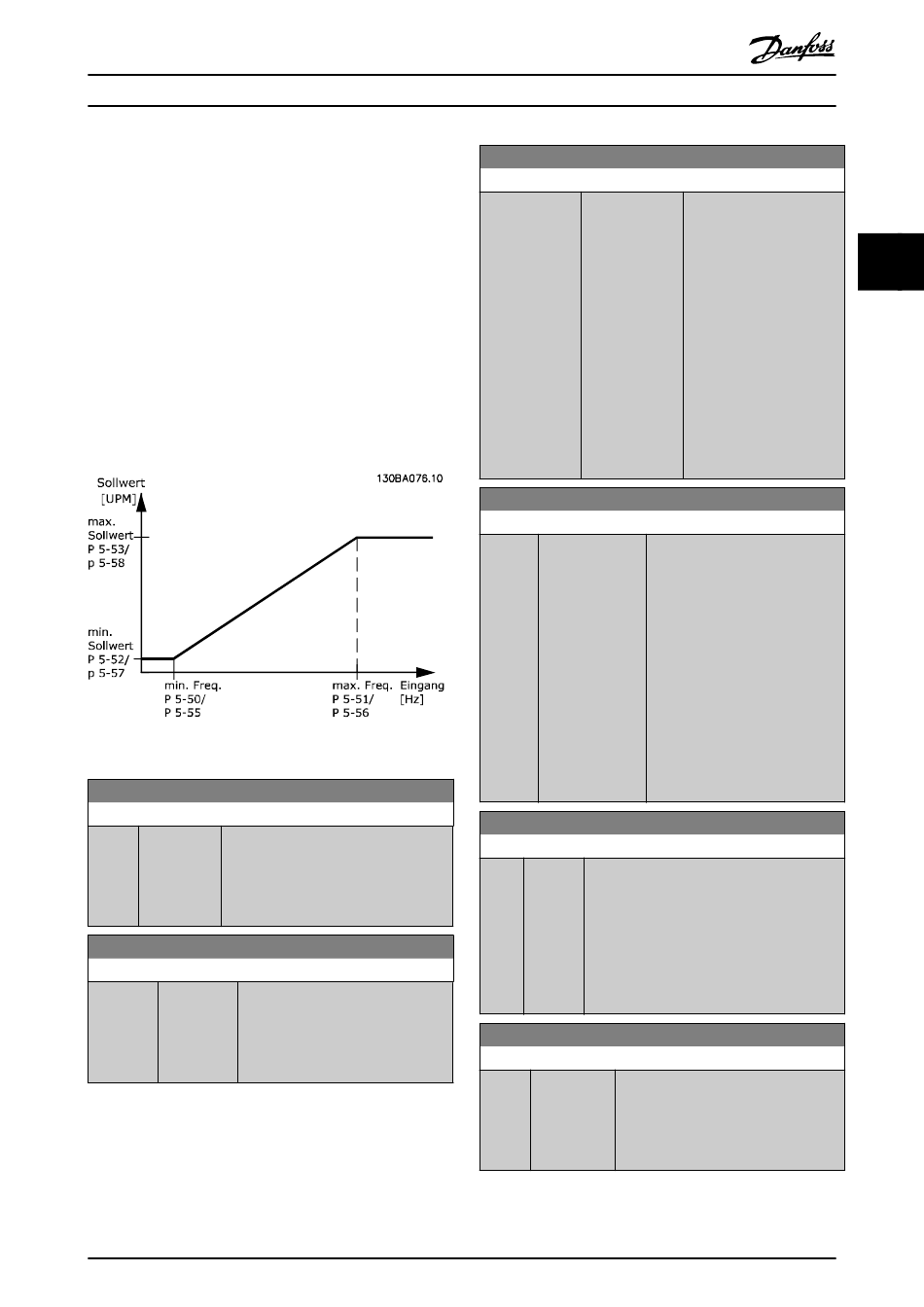

Abbildung 3.38 Pulseingang
5-50 Klemme 29 Min. Frequenz
Range: Funktion:
100 [0 - 110000 Geben Sie die untere Frequenzgrenze
Hz Hz] entsprechend der unteren Motorwellend-
*
rehzahl (d. h. unterer Sollwert) in
Parameter 5-52 Klemme 29 Min. Soll-/
Istwert ein. Siehe Abbildung 3.38.
5-51 Klemme 29 Max. Frequenz
Range: Funktion:
Size [0 - 110000 Geben Sie die untere Frequenzgrenze
related Hz] entsprechend der unteren Motorwel-
*
lendrehzahl (d. h. unterer Sollwert) in
Parameter 5-53 Klemme 29 Max. Soll-/
Istwert ein.
MG33MN03
Programmierhandbuch
5-52 Klemme 29 Min. Soll-/Istwert
Range:
0 ReferenceFeed-
backUnit
5-53 Klemme 29 Max. Soll-/Istwert
Range:
Size
related
*
5-54 Pulseingang 29 Filterzeit
Range:
100
ms
*
5-55 Klemme 33 Min. Frequenz
Range:
100 Hz
*
Danfoss A/S © 08/2017 Alle Rechte vorbehalten.
Funktion:
[-999999.999 - Geben Sie die untere
999999.999 Sollwertgrenze für die
*
ReferenceFeed- Motorwellendrehzahl [U/
backUnit] min] ein. Dies ist auch der
min. Istwert (siehe auch
Parameter 5-57 Klemme 33
Min. Soll-/Istwert). Setzen Sie
Klemme 29 auf Digital-
eingang
(Parameter 5-02 Klemme 29
Funktion = [0] Eingang
(Werkseinstellung) und
Parameter 5-13 Klemme 29
Digitaleingang = gültiger
Wert).
Funktion:
[-999999.999 - Eingabe des maximalen Sollwerts
999999.999 [U/min] für die Motorwellend-
ReferenceFeedba- rehzahl und des maximalen
ckUnit] Istwerts, siehe auch
Parameter 5-58 Klemme 33 Max.
Soll-/Istwert. Wählen Sie Klemme
29 als Digitaleingang
(Parameter 5-02 Klemme 29
Funktion = [0] Eingang (Werksein-
stellung) und
Parameter 5-13 Klemme 29 Digital-
eingang = gültiger Wert).
Dieser Parameter ist nur für FC302
verfügbar.
Funktion:
[1 - Geben Sie die Pulsfilterzeitkonstante ein. Das
1000 ms] Tiefpassfilter reduziert den Einfluss auf das
Istwertsignal und gleicht Schwankungen des
Signals durch die Regelung aus. Dies ist z. B.
bei starken Störgeräuschen ein Vorteil. Ein
hoher Wert für die Zeitkonstante verbessert
die Dämpfung, erhöht jedoch auch die
Zeitverzögerung durch das Filter.
Funktion:
[0 - 110000 Geben Sie die untere Frequenz
Hz] entsprechend der unteren Motorwellend-
rehzahl (d. h. unterer Sollwert) in
Parameter 5-57 Klemme 33 Min. Soll-/
Istwert ein.
