Parameterbeschreibungen
3.8.2 Drehzahlregler Änderungsgeschwindigkeit
Diese Funktion implementiert eine präzise Drehmomentverteilung zwischen mehreren Motoren an eine gemeinsamen
mechanischen Welle.
Der Drehzahlregler Änderungsgeschwindigkeit eignet sich für Anwendungen in Seefahrt und Bergbau, bei denen Redundanz
3
3
und höhere Dynamik benötigt werden. Der Drehzahlregler Änderungsgeschwindigkeit ermöglicht eine Verringerung der
Trägheit durch die Nutzung mehrerer kleiner Motoren anstelle eines großen Motors.

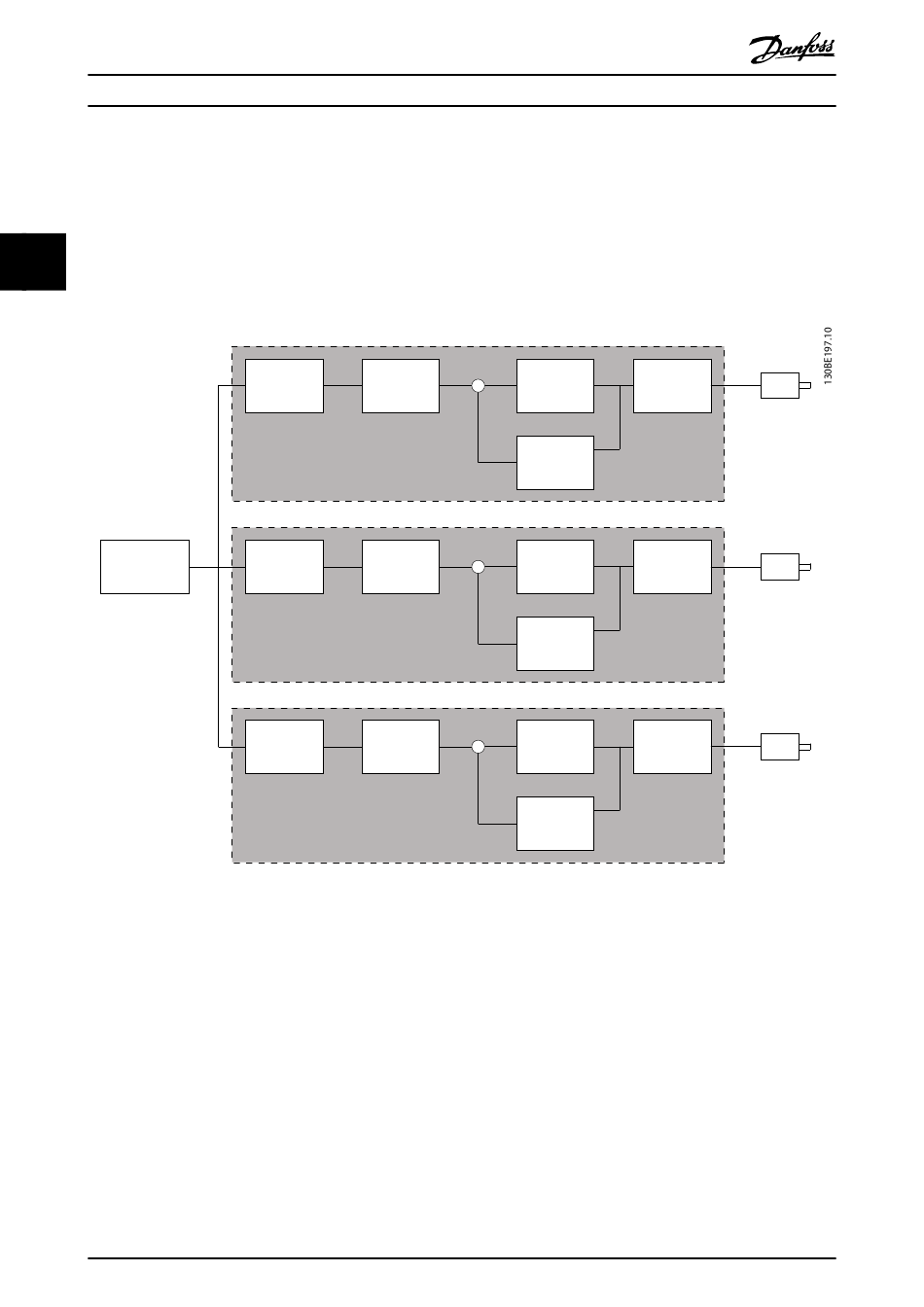

Abbildung 3.46 zeigt das Konzept der Funktion:
External Set-point
Abbildung 3.46 Drehzahlregler Änderungsgeschwindigkeit
Der Wert in Parameter 7-01 Speed PID Droop stellt sicher, dass die Last gleichmäßig zwischen den Motoren verteilt wird.
Wenn das Drehmoment des Motors bei 100 % des Nenndrehmoments liegt, reduziert der Frequenzumrichter seinen
Ausgangwert für diesen Motor um 100 % des Werts in Parameter 7-01 Speed PID Droop. Wenn das Drehmoment des Motors
bei 50 % des Nenndrehmoments liegt, reduziert der Frequenzumrichter seinen Ausgangwert für diesen Motor um 50 % des
Werts in Parameter 7-01 Speed PID Droop. Dies sorgt für eine gleichmäßige Verteilung der Motorenlast.
Eine Nebenwirkung einer Nutzung des Drehzahlreglers Änderungsgeschwindigkeit besteht darin, dass die tatsächliche
Wellendrehzahl nicht genau mit dem Sollwert übereinstimmt. Der Drehzahlregler Änderungsgeschwindigkeit ist bei
Anwendungen mit niedrigen Drehzahlen nicht effizient, weil der Einstellbereich möglicherweise nicht ausreicht.
Verwenden Sie die Drehzahltrimmung, wenn die Anwendung folgende Funktionen erfordert:
Genaue Drehzahl (die tatsächliche Wellendrehzahl entspricht dem Drehzahlsollwert).
Präzise Drehzahlanpassung bis zu 0 U/min.
130
®
VLT
AutomationDrive FC 301/302
VLT 1
Set-point
Ramp
Calculation
VLT 2
Set-point
Ramp
Calculation
VLT 3
Set-point
Ramp
Calculation
Danfoss A/S © 08/2017 Alle Rechte vorbehalten.
Speed
-
PID
Droop
Speed
-
PID
Droop
Speed
-
PID
Droop
Torque
M1
PID
Torque
M2
PID
Torque
M3
PID
MG33MN03
